要求：

1、7人多數表決邏輯：多數通過。

2、在主持人控制下，10秒內表決有效。

3、采用數碼管顯示表決10秒倒計時。

4、表決結束后用發光二極管及數碼管顯示表決結果，數碼管顯示結果：通過、不通過，同意人數。

5、設主持人控制鍵、復位鍵。

           控制鍵：啟動表決

           復位鍵：系統復位

6、表決開始、結束采用聲音提示。

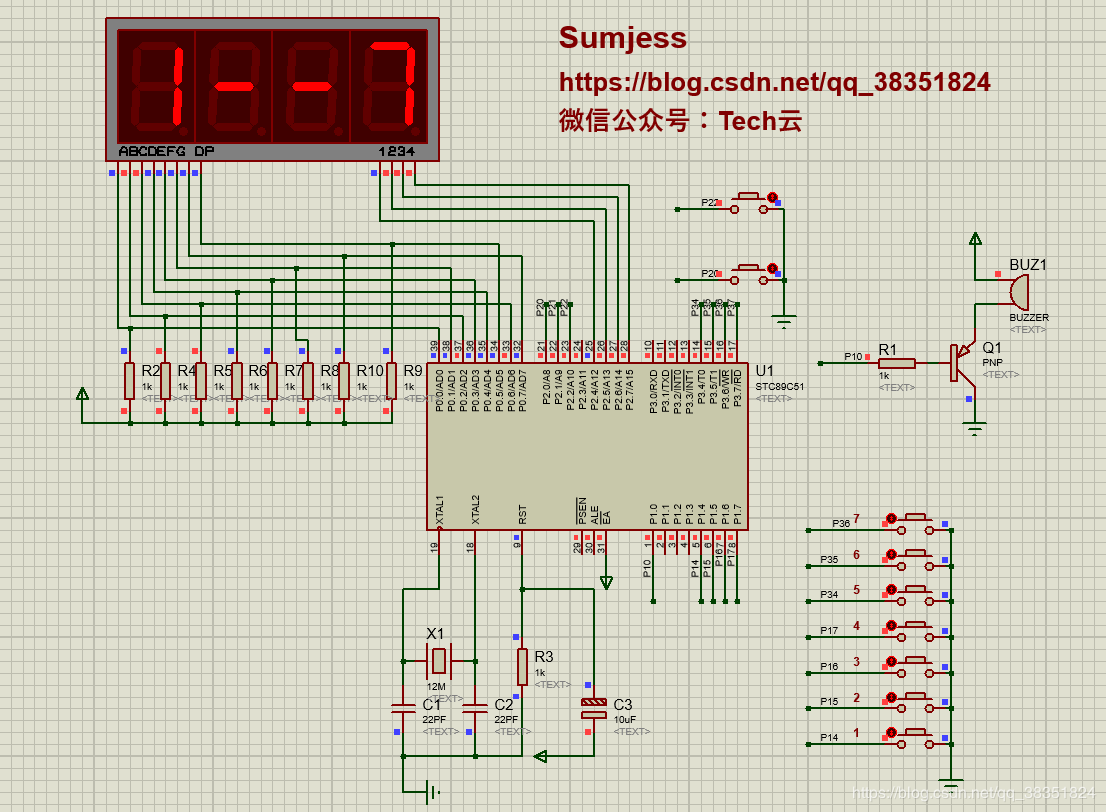

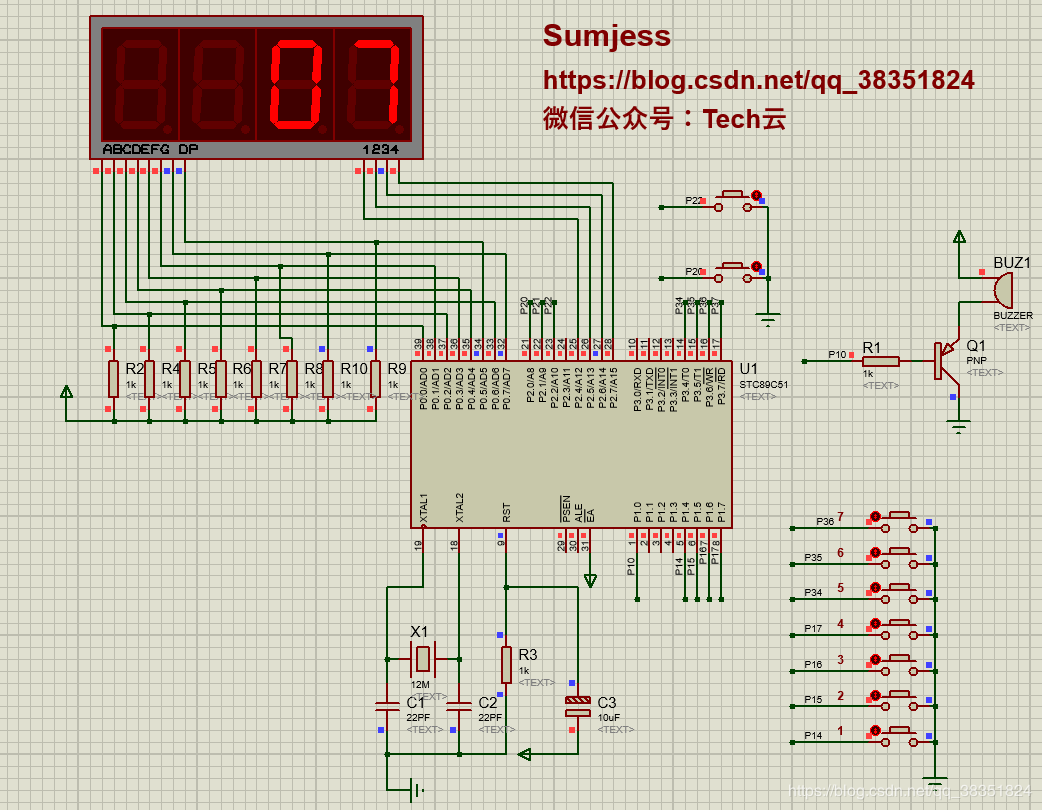

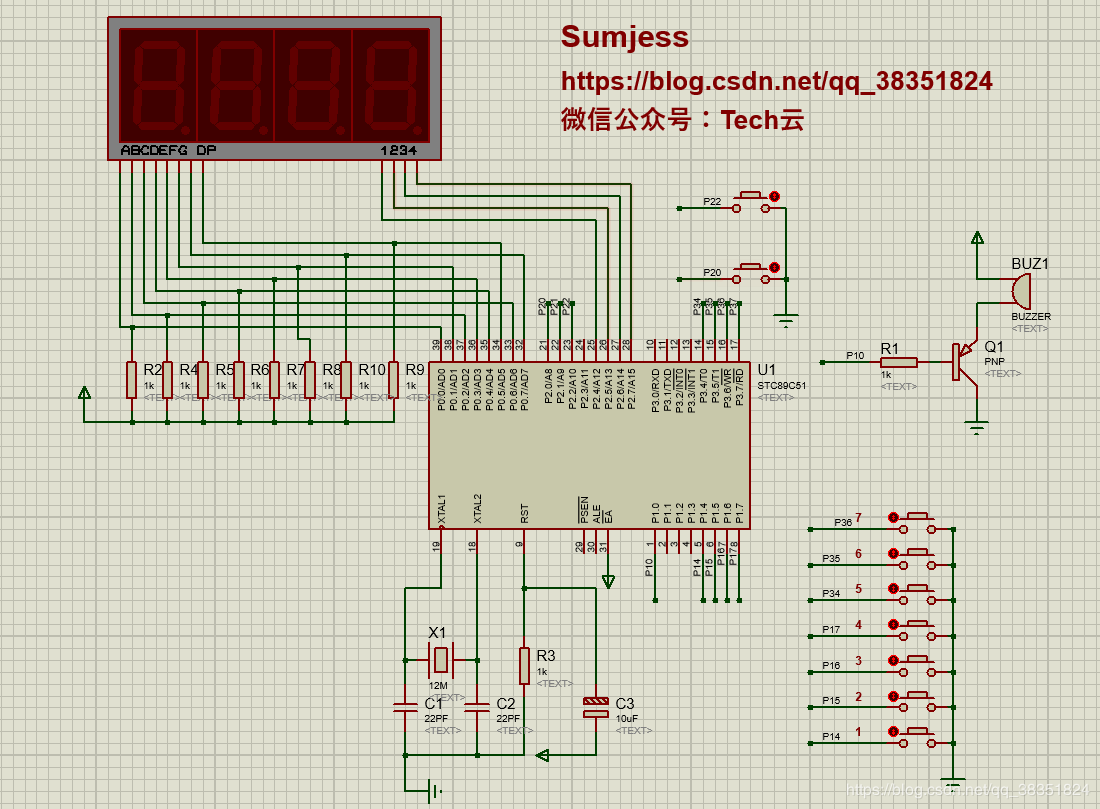

一、Protues仿真圖：

二、程序源碼：

因為注釋非常的全，這里就不再進行講解了。

/*******************************************************************************

================================================================================

【平    臺】STC89C51_sumjess平臺

【編    寫】sumjess

【E-mail  】1371129880@qq.com

【軟件版本】V2.0

【最后更新】2019年06月10日

【相關信息參考下列地址】

【網    站】

           https://blog.csdn.net/qq_38351824

           http://www.51hei.com/bbs/mcu-2-1.html

---------------------------------------------------------------------------------

【dev.env.】MDK4.02及以上版本

【Target  】STC89C51

第一次修訂：2019/05/09

第二次修訂：2019/05/21

第三次修訂：2019/06/10

【problem 】

    （1）庫內補充的不全面；

    （2）庫內解釋部分不全面；

    （3）庫內還存在一定的bug；

【direction】

      下一步的目標就是把庫繼續集成！

【explain 】

      為了方便使用，我也自己寫了很多的庫，和優化了算法和表示方式！

【warning】

      目前程序中暫無錯誤 ！

---------------------------------------------------------------------------------

沒有完美的代碼，只有不斷的奉獻，大家一起努力；

贈人玫瑰手留余香，歡迎大家反饋bug！

================================================================================

********************************************************************************/

#include

#include

sbit smg1=P2^4; //定義數碼管第一位

sbit smg2=P2^6; //定義數碼管第二位

sbit smg3=P2^7; //定義數碼管第三位

sbit smg4=P2^5; //定義數碼管第四位

sbit keyks=P2^2; //定義開始按鍵

sbit keyqc=P2^0; //定義復位按鍵

sbit key1=P1^4; //定義1號搶答選手

sbit key2=P1^5; //定義2號搶答選手

sbit key3=P1^6; //定義3號搶答選手

sbit key4=P1^7; //定義4號搶答選手

sbit key5=P3^4; //定義5號搶答選手

sbit key6=P3^5; //定義6號搶答選手

sbit key7=P3^6; //定義7號搶答選手

sbit spk=P1^0; //定義蜂鳴器

int djs,js=0;    //djs和bt是初始倒計時時間

//flag1~7用來保證在未開始表決之前誤按   flagD用來控制是否顯示倒計時  bjs表決計數

int flag1=0,flag2=0,flag3=0,flag4=0,flag5=0,flag6=0,flag7=0,flagD=0,bjs=0;

int table[]={0x5f,0x44,0x9d,0xd5,0xc6,0xd3,0xdb,0x45,0xdf,0xd7,0x80,0x9b};

  //   0    1   2    3    4    5    6     7   8     9   E

void delayms(uint z) //毫秒

{

uint x,y;

    for(x=z;x>0;x--)

      for(y=110;y>0;y--);

}

void Timer0_init() //定時器0初始化

{

    js=0;

TMOD=0x01; //設置定時器0為工作方式1(M1M0為01)

TH0=(65536-45872)/256; //裝初值11.0592M晶振定時50ms數為45872

TL0=(65536-45872)%256;

ET0=1; //開定時器0中斷

EA=1; //開總中斷

}

void timer0() interrupt 1 using 1 //定時器0中斷服務函數

{

TH0=(65536-45872)/256; //裝初值11.0592M晶振定時50ms數為45872

TL0=(65536-45872)%256;

js++; //疊加20次

if(js==20)

{

  js=0; //清空

  djs--; //產生1s的倒計時

}

}

void djsxs()   //顯示倒計時函數

{

int b1,b2;

b1=djs/10;

b2=djs%10;   //將倒計時時間分成高低位

P0=table[b1];

smg2=0;

delayms(3);

smg2=1; //顯示十位數字

P0=table[b2];

smg3=0;

delayms(3); //顯示個位數字

smg3=1;

}

void djsxs10() //第一位數碼管顯示 0

{

  P0=0x5f; //第一位數碼管顯示0

    smg1=0;

    delayms(3);

    smg1=1;

}

void djsxs11() //第一位數碼管顯示1

{

  P0=0x44; //第一位數碼管顯示1

    smg1=0;

    delayms(3);

    smg1=1;

}

void djsxs20() //第二位數碼管顯示 -

{

P0=0x80; //第二位數碼管顯示-

smg4=0;

delayms(3);

smg4=1;

}

void djsxs30() //第三位數碼管顯示 -

{

P0=0x80; //第三位數碼管顯示-

smg2=0;

delayms(3);

smg2=1;

}

void djsxs0()  //第四位數碼管顯示0

{

P0=table[0];

    smg3=0;

    delayms(3);

    smg3=1; //第四位數碼管顯示0

}

void djsxs1()  //第四位數碼管顯示1

{

P0=table[1];     //第四位數碼管顯示1

    smg3=0;

    delayms(3);

    smg3=1;

}

void djsxs2()  //第四位數碼管顯示2

{

P0=table[2];

    smg3=0;

    delayms(3);

    smg3=1; //第四位數碼管顯示2

}
