本節針對的是ARM2200環境下編寫串口程序，其中設計輪循方式，中斷方式，以及在UC/OS-II操作系統下的串口編程。使用輪循和中斷兩種方式來實現串口編程。用中斷實現串口編程，系統的效率較高，但是難度也較大 ；輪循方式效率較低，但是編程比較簡單。

一．串口編程的硬件原理

1.     串口特性：

1>16字節接收FIFO和16字節發送FIFO

2>接收FIFO觸發點可設置為1，4，8或14字節。

3>內置波特率發生器。

2.     UART0引腳：

1>RxD0 引腳用于UART0接受數據，接受方式為串行輸入。

2>TxD0引腳用于UART0發送數據，發送方式為串行發送數據。

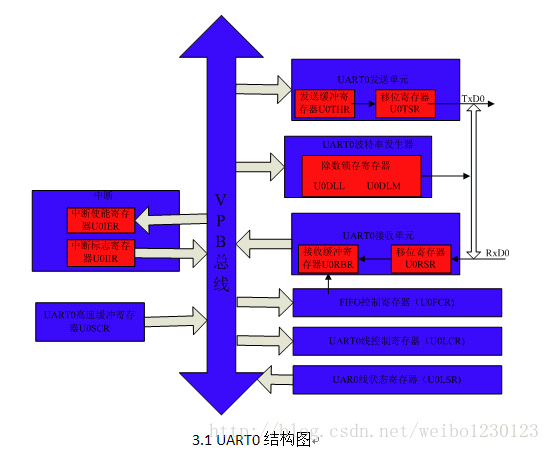

3.     UART0的結構和工作方式

先看圖在說明：

1>  VPB總線提供CPU與UART0之間得的通信連接

(CPU內核通過VPB接口對UART0的寄存器進行讀寫訪問.)

2>  UART0 接收器模塊監視串行輸入線RxD0的有效輸入。UART0 接收單元的移位寄存器（U0RSR）通過RxD0接收有效的字符。當U0RSR接受到一個有效字符時，它將該字符傳送到UART0 接收單元緩沖寄存器FIFO中，等待CPU通過VPB接口進行訪問。

3>  UART0發送器模塊接收CPU或主機寫入的數據并將數據緩存到UART0 的FIFO或U0THR中，UART0發送模塊中的移位寄存器(U0TSR)讀取U0THR或FIFO中的數據并將數據通過串行輸出到引腳TxD0發送。

4>  UART0的接收模塊和發送模塊的狀態信息保存在U0LSR中。

控制信息保存在U0LCR中。

5>  UART0波特率發送器模塊產生UART0 發送模塊所使用的定時。波特率發生器模塊時鐘源為VPB時鐘。主時鐘與U0DLL和U0DLM寄存器所定義的除數相除得到UART0 發送器模塊使用的時鐘，該時鐘必須為波特率的16倍。

6>  中斷接口包含寄存器U0IER和U0IIR。中斷接口接收UART0發送模塊和接收模塊發出的單時鐘寬度的使能信號。

4.  UART0和ARM7 CPU之間的通信過程

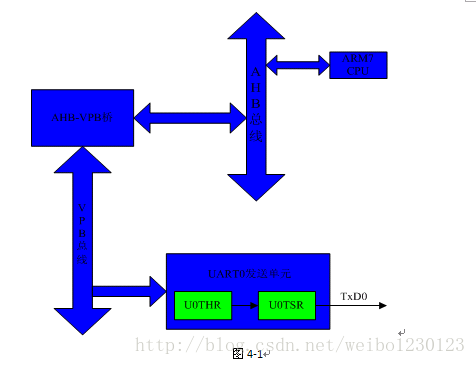

1>CPU通過UART0發送模塊發送信息給外設

第一：CPU發出信息通過AHB總線到AHB-VPB橋

第二：通過AHB-VPB橋把信息轉換后發送給VPB總線。

第三：UART0接收模塊接受來自VPB總線的數據。并將數據緩存到U0THR寄存器中。

第四：UART0接受模塊的移位寄存器U0TSR讀取U0THR中的數據 并將數據通過輸出引腳TxD0發送。

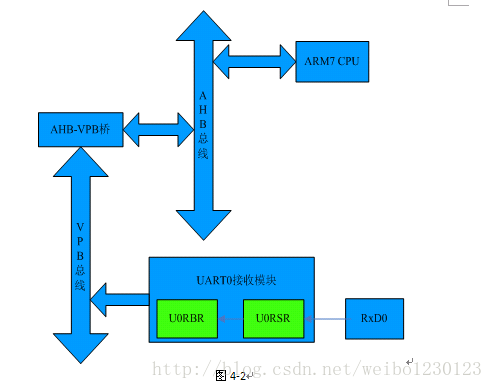

2>外設通過UART0接收模塊向ARM7 CPU發送信息

第一：UART0移位寄存器(U0RSR)通過引腳RxD0接收有效字符。

第二：當UART0接收到一個有效字符后，通過讀取U0RBR寄存器可以將FIFO中最早接收到的字節讀出，當FIFO中不再包含有效數據時，該寄存器反映接收到的最后一個有效字節數據。接收的數據不足8位時，高位用0填充。

第三：VPB總線將緩沖寄存器（U0RBR）中的數據通過AHB-VPB橋傳到AHB總線上

第四：AHB總線將數據傳送給ARM7 CPU。

二．輪訓方式的串口編程

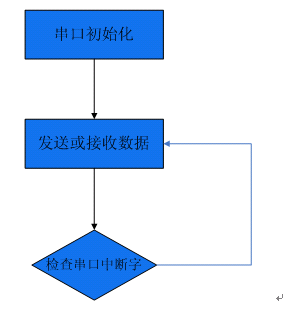

1.     串口程序都有那幾部分組成如下圖：

1>  串口初速化

A.    串口初始化的流程

第一：設置I/O引腳連接到UART0

第二：設置串口波特率

第三：設置串口工作模式

B.     串口初始化需要設置的寄存器

第一：U0LCR(控制寄存器)：設置UART0的通信格式。

第二：U0DLL,U0DLM(寄存器)：設置UART0的通信波特率。

C.     具體寄存器的設置

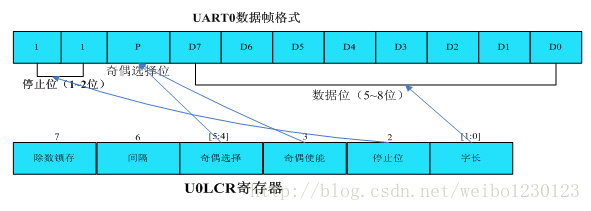

(1) U0LCR(線控制寄存器)

第一：作用：設置通信格式（通信字符長度，停止位個數，奇偶校驗位

第二：長度：8位寄存器

第三：各位寄存器的含義：

第[1 ,0]位: 表示字長

00：表示5位字長

01：表示6位字符長度

10：表示7位字符長度

11：表示8位字符長度

第2位: 表示停止位選擇

0：1個停止位

1：2個停止位

3位：表示奇偶使能

0：禁止奇偶產生和校驗

1：使能奇偶產生和校驗

注：奇偶使能：控制是否進行奇偶校驗。如果使能，發送時將添加一位校驗位。

第[5 4]位：表示奇偶選擇位

  00：奇數(數據位+校驗位=奇數)

  01：偶數(數據位+校驗位=偶數)

 10：校驗位強制為1

11：校驗位強制為0

注：奇偶選擇主要是設置奇偶校驗類型。

第6位：間隔控制

 0：禁止間隔發送

 1：使能間隔發送

注：當該位為1時，輸出引腳(TxD0)強制為邏輯0，可以引起通信對方產生間隔中斷。在一些通信方式中，使用間隔中斷作為通信的起始信號(eg:LIN Bus)

 第7位：除數鎖存訪問位

 0：禁止訪問除數鎖存寄存器

 1：始能訪問除數鎖存寄存器

(2) U0DLL,U0DLM(除數鎖存寄存器)

第一：作用：U0DLL和U0DLM寄存器一起構成一個16位除數。

第三：U0DLL和U0DLM都為8位寄存器。

第四：U0DLL：存放分頻值的低8位

第五：U0DLM：存放分頻值的高8位。

注意：

（1）使用U0DLL和U0DLM配置波特率之前，必須先計算分頻值。

Fdiv=Fpclk/(16*baud)

（2）使用U0DLL和U0DLM配置波特率之前必須把U0LCR控制寄存器的第8位置為1才能進行配置。配置完后要把U0LCR控制寄存器的第8位置位0。

2.串口接收數據

用輪循方式接收數據

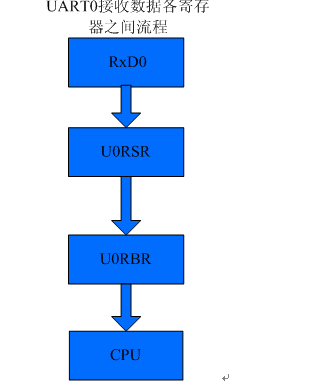

1>CPU通過串口接收數據時各個寄存器之間的關系

2>串口接受數據的流程：

第一：循環檢測U0RBR是否有未讀取的數據。

第二：如果有數據到來，則接收數據。

3>相關寄存器配置

(1) U0LSR(線狀態寄存器)

第一：作用，只讀寄存器，它提供UART0發送和接收模塊的狀態信息。

第二：長度：8位寄存器。

第三：各位寄存器的含義：

A．0位：表示接收數據就緒

置0表示U0RBR為空

置1表示U0RBR包含有效數據

注：當U0RBR包含未讀的字符時，第0位被置位；當UART0的U0RBR或FIFO為空時，第0位置零。

B.第1位：溢出錯誤。

置0：溢出錯誤狀態未激活

置1：溢出錯誤狀態激活

注：溢出錯誤條件在錯誤發生后立即設置。對U0LSR讀操作將清零第1位。當UART0的RSR已經有新的字符就緒，而UART0  RBR或FIFO已滿時，第一位置1.此時的UART0 RBR或FIFO不會被覆蓋，UART0 的RSR中的字符將丟失。

C.第2位：奇偶錯誤。

置0：奇偶錯誤狀態未激活

置1：奇偶錯誤狀態激活

注：當接收字符的奇偶位處于錯誤狀態時產生一個奇偶錯誤。對U0LSR讀操作清零該位。奇偶錯誤檢測時間取決于U0FCR的bit0。奇偶錯誤與UART0 的RBR，F(xiàn)IFO中讀出的字符相關。

D.第3位：幀錯誤

置0：幀錯誤狀態未激活。

置1：幀錯誤狀態激活

 注： 當接收字符的停止位為0時,產生幀錯誤。對讀操作U0LSR清零該位。幀錯誤檢測時間取決于U0FCR的bit0。幀錯誤與UART0的RBR，F(xiàn)IFO中讀出的字符相關。當檢測到一個幀錯誤時，Rx將嘗試與數據重新同步并假設錯誤的停止位實際是一個超前的起始位。但即使沒有出現幀錯誤，它也不能假設下一個接收到的字節是正確的。

E.第四位：間隔中斷

置0：間隔中斷狀態未激活

置1：間隔中斷狀態狀態激活

注： 在發送整個字符（起始位，數據，奇偶位和停止位）過程中RXD0如果都保持邏輯0，則產生間隔中斷。當檢測到中斷條件時，接收器立即進入空閑狀態直到RXD0變?yōu)槿?狀態。讀操作U0LSR清零該狀態位。 間隔檢測的時間取決于U0FCR的bit0。間隔中斷與UART0的RBR或FIFO中讀出的字符相關。

F．第五位:發送保持寄存器空

置0：表示U0THR包含有效數據

置1：表示U0THR空

注：當檢測到UART0 的THR空時，THRE置位。對U0THR寫操作清零該位。

G.第6位：表示發送器空

置0：U0THR和或U0TSR包含有效數據。

置1：U0THR和U0TSR空

注：當U0THR和U0TSR都為空時，該位置1，當U0TSR或U0THR包含有效數據時，該位清零。

H第7位：表示Rx FIFO 錯誤。

置0：U0RBR中沒有UART0 Rx錯誤，或U0FCR的bit為0.

置1：U0RBR包含至少一個UART0 Rx錯誤。

注： 當一個帶有Rx錯誤（例如幀錯誤，奇偶錯誤或間隔中斷）的字符裝入U(xiǎn)0RBR時，該位置1。 當讀取U0LSR寄存器并且UART0的FIFO中不再有錯誤時，該位置零。

(2) U0RBR(接收器緩沖寄存器)

第一：作用，只讀寄存器，是UART0 Rx FIFO的最高字節。它包含了最早接收到的字符，可通過總線接口讀出。串口接收數據時低位在先，即U0RBR的bit0為最早接收到的數據位。如果接收到的數據小于8位，未使用的MSB填充為0.

第二：長度：8位寄存器。

3.串口發送數據

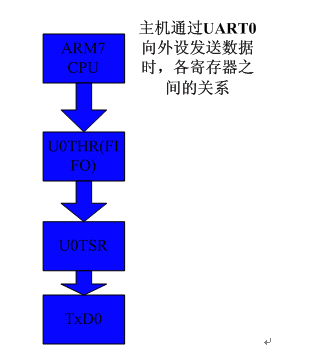

1>  用CPU通過串口發送數據時，各寄存器之間的關系

2>  串口發送數據時的流程

第一：將要發送的一字節數據寫入U(xiǎn)0THR

第二：等待數據發送完畢

3>  相關寄存器配置

（1）U0THR(發送保持寄存器)

第一：最用：只寫寄存器。U0THR是UART0 Tx FIFO的最高字節。它包含了Tx FIFO 中最新的字符，可通過總線接口寫入。串口發送數據時，低位在先，bit0代表最先發送的位。

長度：8位寄存器

（2）U0LSR(線狀態寄存器)

在上面已經介紹，在此步再涉及。

 4.下面是完整的程序：用輪訓方式實現接收上位機數據，并把數據再發送給上位機。

（通過上位機給串口發送8字節數據，ARM2200接收到串口數據后，把數據又發送回上位機）

/******************************************************************************

** Modified by:         TIGER0-JOHN

** Modified date:       2011-1-21

** Version:             1.1

** Descriptions:        測試成功 ，在上面上發送16進制數時，每個之間用空格隔開

不加前綴

****************************************************************************/

#include "config.h"

/****************************************************************************

* 名    稱： DelayNS()

* 功    能： 長軟件延時

* 入口參數： dly 延時參數，值越大，延時越久

* 出口參數： 無

****************************************************************************/

void  DelayNS(uint32  dly)

{

    uint32  i;

    for(; dly>0; dly--)

    {

        for(i=0; i<5000; i++);

    }

}

/**********************************************************

* 名稱： UART0_Init()

* 功能： UART0初始化(通訊波特率115200，8位數據位，

1位停止位，無奇偶校驗)

* 入口參數： bps     串口波特率

* 出口參數： 無

**********************************************************/

void  UART0_Init(uint32 bps)

{

    uint16 Fdiv;

    PINSEL0 = 0x00000005;               //設置串口引腳

    U0LCR = 0x83; //置為除數鎖存位，進行配置

    Fdiv = (Fpclk >> 4) / bps;     // 設置波特率

    U0DLM = Fdiv >> 8;

    U0DLL = Fdiv & 0xff;

    U0LCR = 0x03;                      //清除除數鎖存位，并設置工作模式

}

/**********************************************************

* 名    稱：            UART0_RcvByte

* 功    能：            用查詢方式接收一字節的數據

* 入口參數：            無

* 出口參數：            data              要接收的數據

**********************************************************/

uint8   UART0_RcvByte(void)

{

uint8 rcv_data ;

while((U0LSR&0X01)==0);         //等待數據到達

    rcv_data = U0RBR;               //從U0RBR中讀出接收到的數據

    return  rcv_data;               //返回接收到的數據

}

/**********************************************************

* 名    稱：            UART0_SendByte

* 功    能：            向串口發送字節數據，并等待發送完畢。

* 入口參數：            data              要發送的數據

* 出口參數：            無

**********************************************************/

void   UART0_SendByte(uint8 data)

{

U0THR = data;

while(0 == (U0LSR & 0x40));

}

/**********************************************************

* 名稱： UART0_RecBuf()

* 功能： 接收串口發送過來的幀數據，

* 入口參數： *buffer  存放一幀數據

* 出口參數： 無

**********************************************************/

void UART0_RecBuf (uint8 *buffer)

{

uint8 *pbuffer;

    uint8  i;

for(pbuffer = buffer, i = 0;i < 8; i++)

{

*(pbuffer++) = UART0_RcvByte();

}

}

/**********************************************************

* 名稱： UART0_SendBuf()

* 功能： 通過串口發送一幀數據

* 入口參數： *buffer  存放一幀數據

* 出口參數： 無

**********************************************************/

void UART0_SendBuf(uint8 *buffer)

{

uint8 *pbuffer;

    uint8 i;

for(pbuffer = buffer,i=0;i < 8; i++)

UART0_SendByte(*(pbuffer++));

}

int main (void)

{

    uint8 recver_buffer[8];                                           //定義接收幀緩沖區

    uint8 send_buffer[8] ={0x20,0x21,0x22,0x23,0x24,0x25,0x26,0x27};  //定義發送幀緩沖區

    UART0_Init(115200);

    while(1)

    {

      UART0_RecBuf(recver_buffer);

      DelayNS(10);

     if(0x10 ==recver_buffer[0] && 0x11 == recver_buffer[1])

     UART0_SendBuf(recver_buffer);

     else

     UART0_SendBuf(send_buffer);

     }

     return 0;

}
