單片機型號:STM32L051C8T6
開發環境MDK5.12
庫版本:STM32L0xx_HAL_Driver V1.1.0
主機環境:Windows XP
之前碰到的串口問題還沒解決，現在在學習EXTI時又遇到了新的問題。。。很是無語

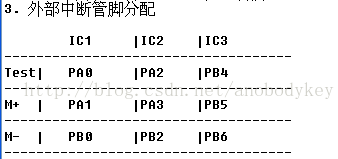

在編寫EXTI時因?yàn)樾枨筇厥庑枰y(tǒng)計一些IO口的信號頻率，信號分為兩大類共3種，Oscillator信號其頻率在256HZ左右，M+和M-信號比較特殊其在2S之內會有26個左右的波峰，因此對其信號的統計是統計2S，Oscillator是統計1S。管腳分配如下

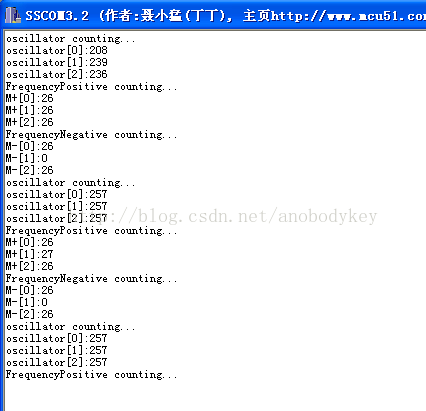

參考庫中EXTI的例程，編輯代碼，先統計Oscillator信號，再統計M+信號，最后統計M-信號。在主循環中輸出結果，如下
Oscillator信號和M+信號統計正常，但是在M-信號的統計上出現了問題，M-[0]的數值嚴重超常。用示波器測量其管腳信號是正常的。因此修改代碼，不設置PB2口為中斷引腳，再次統計結果如下：
可以看到此時M-[0]的統計結果又正常了，此后又分別嘗試過只統計PB2，PB6，結果正常，只統計PB0,PB2結果異常M-[0]的統計結果偏大，即PB2的中斷影響了PB0的中斷。之前遇到類似的問題是在兩個IO口在同一組中斷中出現即兩個頻率信號相近的IO口公用同一個中斷源。這里為了避免該問題特意將3個IO口分在了3個中斷源里，居然還有這個問題。很費解那。。。理論上M-和M+應該有一樣的問題，可是M+卻是正常的，為驗證是否是PB2影響了PB0的外部中斷，特意將PB2口飛到了PB12口，即將PB2口的信號連接到PB12口，關閉PB2的外部中斷，開啟PB12的外部中斷，測試結果正常。。。果然還是PB2影響了PB0的外部中斷。
