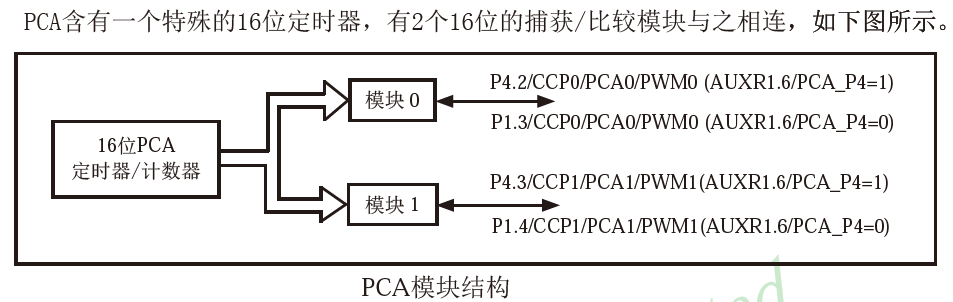

PCA是一個模塊，是一個硬件結構，具體的如下圖所示

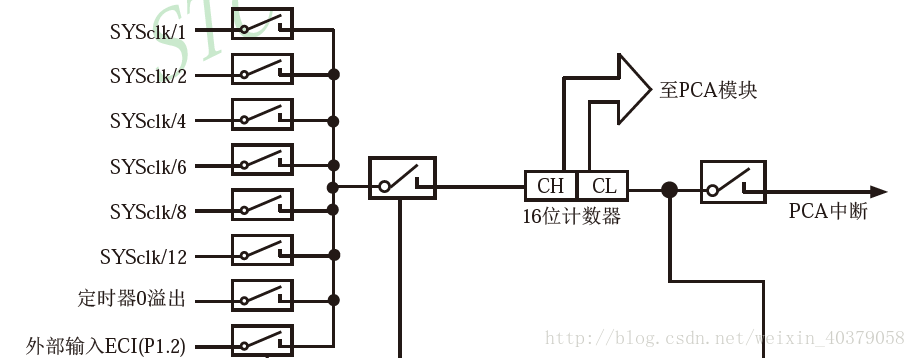

16位PCA定時器/計數器相當于定時器0/1。每經過一個時鐘周期會自動加1，時鐘周期來源與下圖幾部分：

一個時鐘周期可能為（SYSclk/1,SYSclk/2...），最后一個外部輸入指的是給他外接的晶振源。

模塊0/1是十六位的捕獲/比較模塊。這個模塊的工作方式有四種: 1、上升/下降沿捕獲 2、軟件定時器 3、高速脈沖輸出 4、克調制脈沖輸出

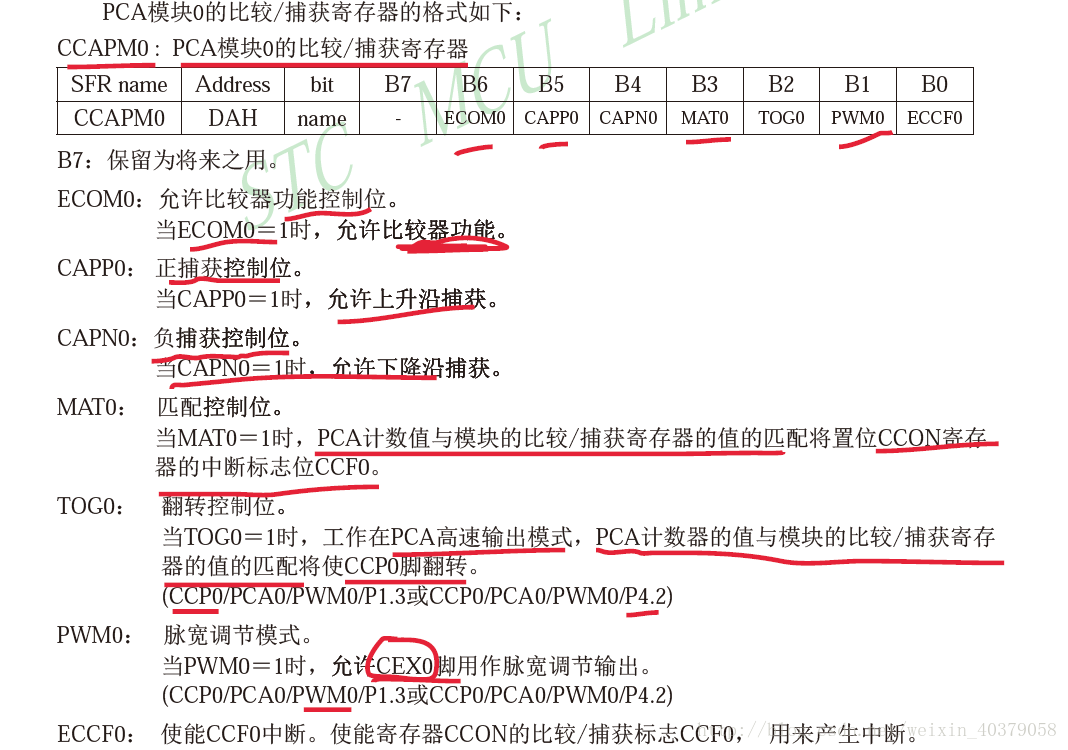

至于要在哪一個模式下工作，可以通過配置寄存器來進行完成

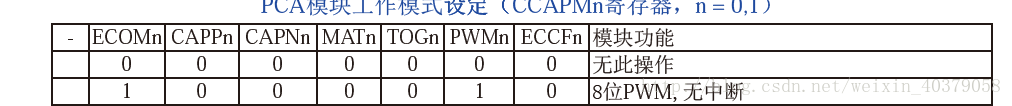

在手冊中有一個配置表格，我們按自己的要求來進行選擇即可。例如我們選擇 8位PWM,無中斷模式

這是最簡單的模式，去掉那些煩人的中斷，對了雖然PCA模塊可以配置成不同的模式，但是無論在什么模式下，所觸發的任何中斷，都只有一個中斷入口。代號為7。

當將PCA模塊配置成上述模式之后，再經過一些配置后，會出現在相應的引腳發出相應的PWM波形

下來以手冊中例程來對PWM的生成過程進行一個分析。

CMOD = 0x02 //設置PCA的時鐘源為SYSclk/2,并且禁止PCA定時器的溢出中斷

CCAP0H=CCAP0L=0x80; //設置占空比為50%

CCAPM0 = 0X42; //設置PCA的工作模式為8位PWM并且不允許任何中斷

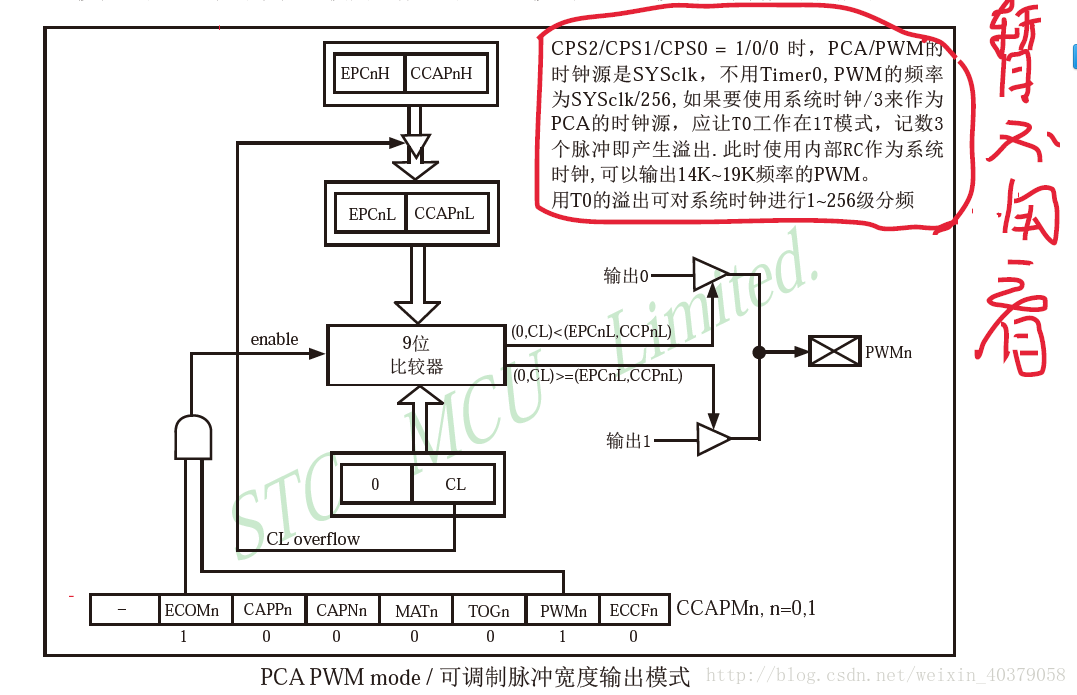

為什么CCAP0H=CCAP0L=0X80 PWM的占空就為50%呢？下來看這幅圖

CL是PCA模塊中的定時器的低八位寄存器，他的變化范圍為0~255，CCAP0L是PCA模塊0的數據寄存器，他的值的取值范圍為0~255，當CCAP0L=0X80時，即CCAP0L=128。

然后128和CL的值進行比較，CL比CCP0L小則，引腳輸出低電平，反之，輸出高電平。因為CL的值是每經過一個時鐘周期加1，加到255時，溢出重新置0。

也就是說CL在0~128之前，CL都一直小于CCP0L，也就是引腳會一直低電平，一旦CL值超過128，引腳會輸出高電平。128位256的一半，所以高電平的時間為整個PWM周期的一半，即占空比為50%。

當我們改變CCP0L的值，就會去改變PWM的占空比，這也就是所說的脈寬調制。

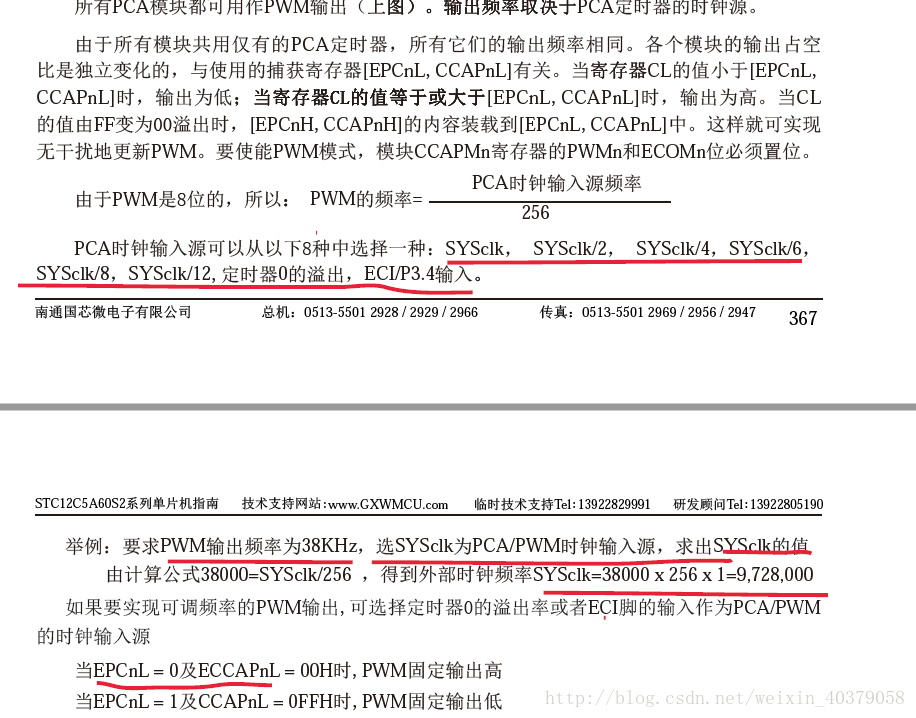

要改變PWM的周期，只能改變CL的取值范圍，但是CL的取值范圍是不可改變的，因為CL是一個8位寄存器。所以只能是改變CL每次加1的速度（原來CL加1用0.1s,現在要改為0.05s）也就是說我們要時鐘源的頻率。這種方法并沒有被PCA模塊所用，PCA模塊所改變PWM頻率的方法為，時鐘源選擇T0的溢出率，或者是選擇外部時鐘晶振源。

上述為個人理解，下圖為手冊中的流程
