SPI是串行外設接口（Serial Peripheral Interface）的縮寫。SPI，是一種高速的，全雙工，同步的通信總線.
SPI的通信原理很簡單，它以主從方式工作，這種模式通常有一個主設備和一個或多個從設備，需要至少4根線，事實上3根也可以（單向傳輸時）。也是所有基于SPI的設備共有的，它們是SDI（數據輸入）、SDO（數據輸出）、SCLK（時鐘）、CS（片選）。
（1）SDI – SerialData In,串行數據輸入；
（2）SDO – SerialDataOut,串行數據輸出；
（3）SCLK – Serial Clock,時鐘信號，由主設備產生；
（4）CS – Chip Select,從設備使能信號，由主設備控制。
其中，CS是從芯片是否被主芯片選中的控制信號，也就是說只有片選信號為預先規定的使能信號時（高電位或低電位），主芯片對此從芯片的操作才有效。這就使在同一條總線上連接多個SPI設備成為可能。
接下來就負責通訊的3根線了。通訊是通過數據交換完成的，這里先要知道SPI是串行通訊協議，也就是說數據是一位一位的傳輸的。這就是SCLK時鐘線存在的原因，由SCLK提供時鐘脈沖，SDI，SDO則基于此脈沖完成數據傳輸。數據輸出通過 SDO線，數據在時鐘上升沿或下降沿時改變，在緊接著的下降沿或上升沿被讀取。完成一位數據傳輸，輸入也使用同樣原理。因此，至少需要8次時鐘信號的改變（上沿和下沿為一次），才能完成8位數據的傳輸。
SCLK信號線只由主設備控制，從設備不能控制信號線。同樣，在一個基于SPI的設備中，至少有一個主控設備。這樣傳輸的特點：這樣的傳輸方式有一個優點，與普通的串行通訊不同，普通的串行通訊一次連續傳送至少8位數據，而SPI允許數據一位一位的傳送，甚至允許暫停，因為SCLK時鐘線由主控設備控制，當沒有時鐘跳變時，從設備不采集或傳送數據。也就是說，主設備通過對SCLK時鐘線的控制可以完成對通訊的控制。SPI還是一個數據交換協議：因為SPI的數據輸入和輸出線獨立，所以允許同時完成數據的輸入和輸出。不同的SPI設備的實現方式不盡相同，主要是數據改變和采集的時間不同，在時鐘信號上沿或下沿采集有不同定義，具體請參考相關器件的文檔。
最后，SPI接口的一個缺點：沒有指定的流控制，沒有應答機制確認是否接收到數據。
SPI的片選可以擴充選擇16個外設,這時PCS輸出=NPCS,說NPCS0~3接4-16譯碼器,這個譯碼器是需要外接4-16譯碼器，譯碼器的輸入為NPCS0~3，輸出用于16個外設的選擇。
---摘自百度百科

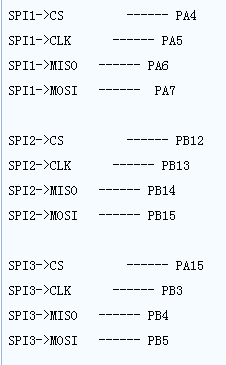

spi在stm32中的存在

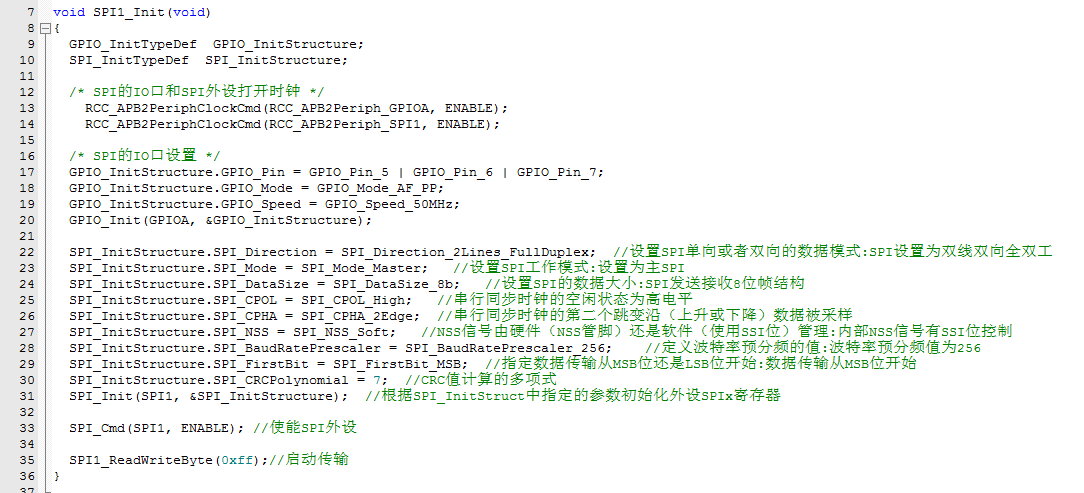

上面是spi初始化的例子,參數已注釋.

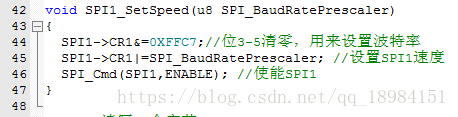

設置波特率

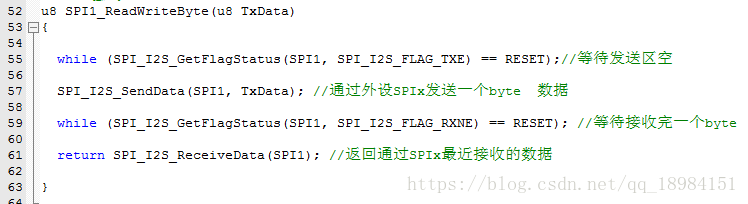

spi接收或發送數據.
