參考博文“OK6410啟動分析”可知S3C6410在nand flash啟動時硬件會自動將NANDflash中前8K的程序完整復制到S3C6410片內內存中(OK6410的nand flash一頁是4K),但是這前8K并不是連續的2頁內容，6410為了兼容2K頁的nand flash啟動時自動拷貝nand flash前4頁的內容到片內內存執行，而且拷貝時只拷每頁中的前2KByte，面對這樣的拷貝方式，如果我們的裸機代碼小于2k則可以正常運行，但是如果編譯出來的.bin文件大于2K就要注意了，不能直接把邏輯代碼直接一股腦寫到nand flash當中，在我們前面的裸機實驗當中編譯出來的邏輯代碼都小于2K，上電啟動后可以直接在片內RAM中運行。

       像自己寫的bootloader源碼初始化硬件后直接把內核拷貝到SDRAM中，不像2440自己寫的bootloader那樣想拷貝自己到SDRAM中，跳過去運行以后再初始化內核參數拷貝內核到SDRAM中再啟動內核，編譯出來.bin文件很小。但是當邏輯程序大于2K怎么辦？解決辦法如下：

1、只燒寫前4頁的前2K,前4頁的后2K不用,處理方法有兩種：

①用燒寫命令多次燒寫，比如示例如下：

參考博文“百問網6410第1期Nand flash的問題”，編譯得到uart.bin文件(8.83 KB )后，從SD卡啟動，利用SD卡上的u-boot，將uart.bin 文件寫入nand flash中，操作步驟如下：

a. dnw 50008000                              //將uart.bin發送到內存地址50008000處

b. nand erase 0 100000                    //擦除nand flash 0地址開始的1M空間

c. nand write 50008000 0 1000        //將uart.bin 偏移為0開始的4k寫入第1頁nand flash

d. nand write 50008800 1000 1000  //將uart.bin 偏移為2k開始的4k寫入第2頁nand flash

e. nand write 50009000 2000 1000  //將uart.bin 偏移為4k開始的4k寫入第3頁nand flash

f. nand write 50009800 3000 1000   //將uart.bin 偏移為6k開始的4k寫入第4頁nand flash

g. nand write 5000A000 4000 FE000

//將uart.bin 偏移為8k開始的剩余(1M - 8k)內容寫入nand flash 第5頁開始之后的空間

這樣nand flash前4頁的每頁前2k便保存了uart.bin文件的前8k內容。

②用"mlc_boot_tool"工具處理一下BIN文件：

以"Ok6410_mlc_demo"目錄下的"16th_nand_all"為例子

    a. cd Ok6410_mlc_demo

    b. make clean

    c. make                                             // 得到 uart.bin ，發現他大于2K，所以需要處理

    d. ./mlc_boot_tool uart.bin wy.bin  // 重新生成的 wy.bin 就這最用下載到開發板上面的bin文件

注意：

    為什么需要"mlc_boot_tool"工具呢？請結合源碼和6410的啟動流程自行分析。

a、S3C6410 nand啟動，會自動拷貝前8K數據到SRAM中，但是我們的MLC nand每頁大小為4K的，而6410的CPU硬件決定了在它自動拷貝的時候每頁只能拷貝2K。即NAND啟動時，nand的前4頁中，每頁中的前2K數據才是有用的。

b、所以我們的工具就是把bin文件前面連續的8K數據拆出來放到MLC NAND的前4頁里去。即：BIN文件中的第1個2K數據放在NAND的第1頁，第2個2K數據放在第2頁，第3個2K數據放在第3頁，第4個2K數據放在第4頁。 因為MLC NAND頁大小為4K，所以前面4頁只有一半的空間被用到了。從第5頁開始，每頁的4K空間都被用到了。

c、mlc_boot_tool工具就是把bin文件做成：(2k有用數據+2k無用數據) x 4 + 剩余數據

2、代碼重定位的時候自動判斷，前4頁中只拷貝2K，其他頁正常拷貝：

參考博文“百問網6410第1期Nand flash的問題”修改nand_read函數，如果是前4頁，則只讀取每頁的前2k內容；如果是前4頁之后，則讀取每頁的全部內容。

3、按照博文“燒寫OK6410裸板方法匯總”來燒寫nand flash即可。

====================================================================

番外篇：

1、6410 NAND問題

答：對于OK6410，需要處理一下BIN文件。我們發布的源碼里有這一段話：

(2).處理bin文件

        以"Ok6410_mlc_demo"目錄下的"16th_nand_all"為例子

        a. cd Ok6410_mlc_demo

        b. make clean

        c. make                                                   // 得到 uart.bin ，發現他大于2K，所以需要處理

        d. ./mlc_boot_tool uart.bin wy.bin        // 重新生成的 wy.bin 就這最用下載到開發板上面的bin文件

        注意：

        為什么需要"mlc_boot_tool"工具呢？請結合源碼和6410的啟動流程自行分析。

①. S3C6410 nand啟動，會自動拷貝前8K數據到SRAM中，但是我們的MLC nand每頁大小為4K的，而6410的

    CPU硬件決定了在它自動拷貝的時候每頁只能拷貝2K。即NAND啟動時，nand的前4頁中，每頁中的前2K數

    據才是有用的。

②. 所以我們的工具就是把bin文件前面連續的8K數據拆出來放到MLC NAND的前4頁里去。即：BIN文件中的第

    1個2K數據放在NAND的第1頁，第2個2K數據放在第2頁，第3個2K數據放在第3頁，第4個2K數據放在第4

    頁。因為MLC NAND頁大小為4K，所以前面4頁只有一半的空間被用到了。從第5頁開始，每頁的4K空間都被

    用到了。

③. mlc_boot_tool工具就是把bin文件做成：(2k有用數據+2k無用數據) x 4 + 剩余數據

2、我這最近在玩GSM模塊，需要用到uart； 我發現在終端中，開發板自己本身用的是s3c2410_serial0， 我想知道是如何來確定引腳引腳與設備文件的關系？在/dev下，還有很多tty設備文件，這些是具體怎么關聯到引腳上的？

答：/dev/tty1,2...等都是虛擬的設備，不用管它。

你只需要管/dev/s3c2410_serial0,1,2；在驅動程序里，它會操作的UART的對應寄存器，設置對應的引腳

3、 dm9k問題這里dm9000的操作有個地方不大明白？

static void dm9000_reset(board_info_t * db)

{

        // RESET device

        writeb(DM9000_NCR, db->io_addr);

        udelay(200);

        writeb(NCR_RST, db->io_data);

        udelay(200);

}

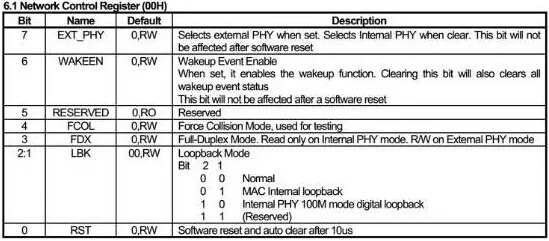

reset操作就是往下面寄存器寫NCR_RST,可是上面函數中db->io_addr代表S3C2410_CS4

而db->io_data代表S3C2410_CS4 + 4，可是這兩個東西到底代表什么呢?寄存器？

答：對于DM9000，要把數據B寫入地址A，是這樣操作的：

先把A作為數值發給io_addr；再把B作為數值發給io_data。io_addr和io_data的差別在于地址線BIT2，對應DM9000的CMD引腳。
