型號：stm8s903k3
編譯器：STVD4.3.5+cosmic 8k 5.4.1
其他：采用操作寄存器，不使用庫
-----------------
時鐘是單片機的靈魂，所有的東西都和時鐘有關。相比AVR反人類的熔絲位設置時鐘/振蕩源。stm只要操作寄存器就可以了。最關鍵的是??！就算設置錯了也不！會！鎖！死！
----------------

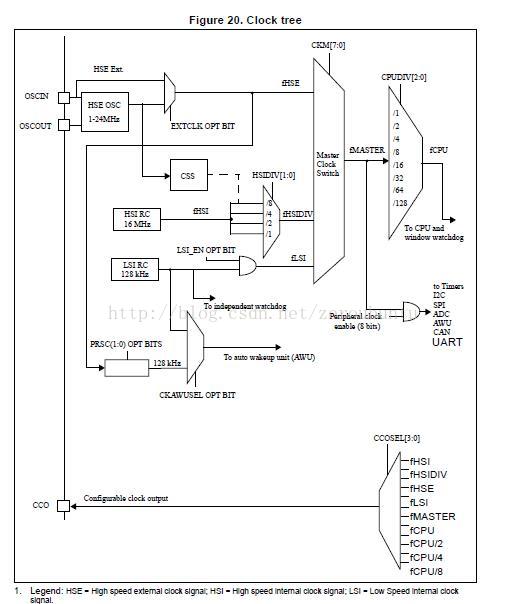

stm內部時鐘示意圖。
由圖就可知，系統時鐘可以由外部HSE(high speed external)或內部高速時鐘HSI(high speed internal)或內部低速時鐘LSI(low speed internal)提供。這里以內部高速時鐘舉例，內部高速時鐘HSI經過HSIDIV分頻，得到Fmaster時鐘，這個請注意，顧名思義，這個時鐘是主要時鐘，芯片內的其他所有時鐘，都是通過這個時鐘分頻而來（一次分配），并且他還控制這這些外設時鐘的門（開啟或者關閉）。
Fmaster是主干，內部/外部時鐘是根，CPU或者外設時鐘是枝，根和枝有很多，但是主干就一個。
因此，配置時鐘的思路就是。
首先確定好Fmaster的值，默認是分頻8，我們可以通過HSIDIV位來改變。
第二確定好CPU的頻率，通過設置CPUDIV實現。
第三選擇使能的外設時鐘，在有功耗要求的情況下，關閉不使用的時鐘可以降低功耗。默認全部開啟。
第四其他設置，時鐘切換啊SWIM啊時鐘輸出等等。下面源碼沒設置均默認。
下面是源碼
/************************************************************************/
/* 功能：時鐘配置初始化
* 形參：無
* 返回：無
* 修改：2014-11-14
* 緣由：全局時鐘初始化,主頻，門控位 */
/************************************************************************/
void clk_init(void)
{
/*對于內部高速時鐘HSI[16MHz]，其邏輯關系是HSI---[HSIDIV分頻]---[時鐘選擇門]---
* 主時鐘Fmaster---{[CPUDIV分頻]---Fcpu時鐘;其他外設時鐘}
*/
CLK_ICKR = 0x01; //Internal clock control register。復位值，使能HSI時鐘，快速喚醒禁止
CLK_ECKR = 0x00; //External clock control register。HSE禁止。
CLK_SWR = 0xE1; //Clock master switch register。選擇HSI為主時鐘。
CLK_SWCR = 0x00; //Clock switch control register。時鐘切換，中文數據手冊翻譯似乎有誤
/*Clock divider register。分頻Fmaster和Fcpu。
* 默認是8和1，現在是2和1，因此Fmaster=8M,Fcpu=8M */
CLK_CKDIVR = 0x08;
CLK_PCKENR1 = 0xFF; //Peripheral clock gating register 1。Fmaster與外設時鐘連接
CLK_PCKENR2 = 0x0; //同上
CLK_CSSR = 0x0; //Clock security system register。時鐘安全檢測關
CLK_CCOR = 0x0; //Configurable clock control register。時鐘輸出關閉
}
-------------------
更新，stm有個LSI校準的功能，具體可以看芯片手冊。而且這個校準功能，庫函數已經寫好了。但是使用的時候要注意兩點。
一，庫函數的LSI校準功能是使用AWU和TIM3的，因此在上面的配置中CLK_PCKENR2里面應該配置為打開AWU外設，否則會死循環。
二，TIM3如果需要做其他功能的話，務必在LSI校準之后配置，即順序時主時鐘初始化----LSI校準----TIM3配置，否則會無法啟動TIM3
三，以上的LSI校準程序來自最新的官方固件庫。其實個人認為如果頻率要求不嚴就不要配置了，比如蜂鳴器……
