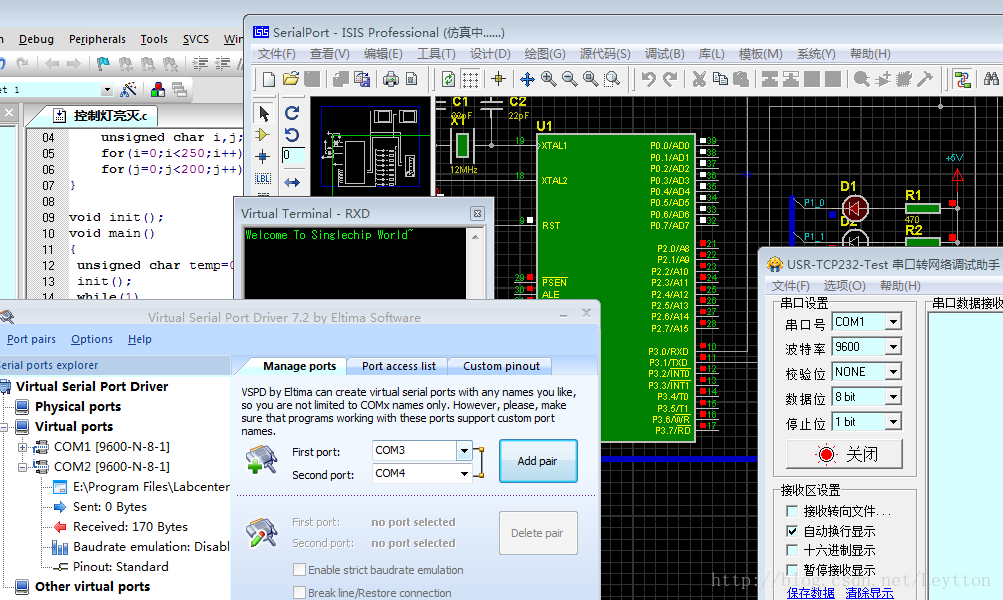

1、效果圖
http://download.csdn.net/detail/leytton/7565589
http://download.csdn.net/detail/leytton/7565561

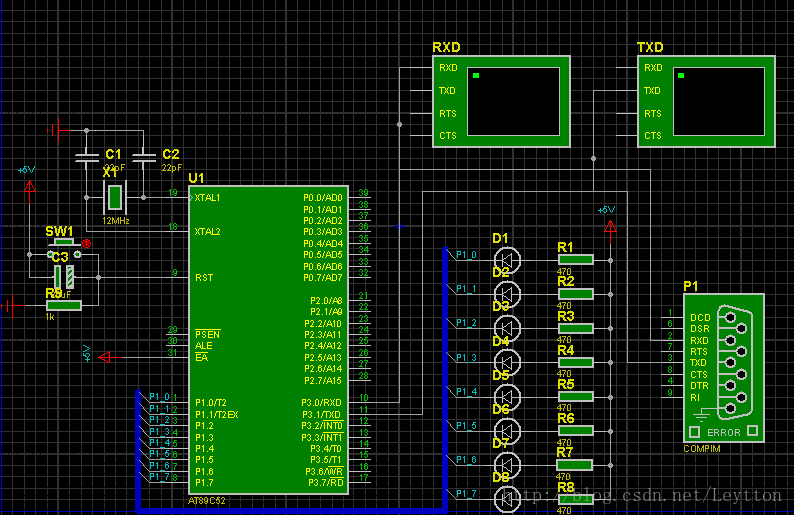

4、Proteus電路設計圖
P1串口：屬性原件值COMPIM，Physical port為com2，Physical Baud rate為9600
虛擬終端（Virtual Terminal）：接RXD接口的虛擬終端顯示單片機通過com2接收到的信息，接TXD接口的虛擬終端顯示單片機傳出的信息。
5、51單片機程序代碼
#include
void init();
void main(){
unsigned char temp=0xff;
init();
while(1){
if(RI){ //RI=1,判定為串口接收到了數據，RI要清零，
RI=0;
temp=SBUF;
}else{
P1=temp;
}
}
}
void init(){
TMOD=0x20; //設置T1工作方式為方式2
TH1=0xfd; //給定時器高位裝初值
TL1=0xfd; //給定時器低位裝初值
TR1=1; //開定時器
//以上是設置波特率
SM0=0; //設置串口通訊方式為方式1
SM1=1;
REN=1; //串口是否接收數據的開關
}
6、運行

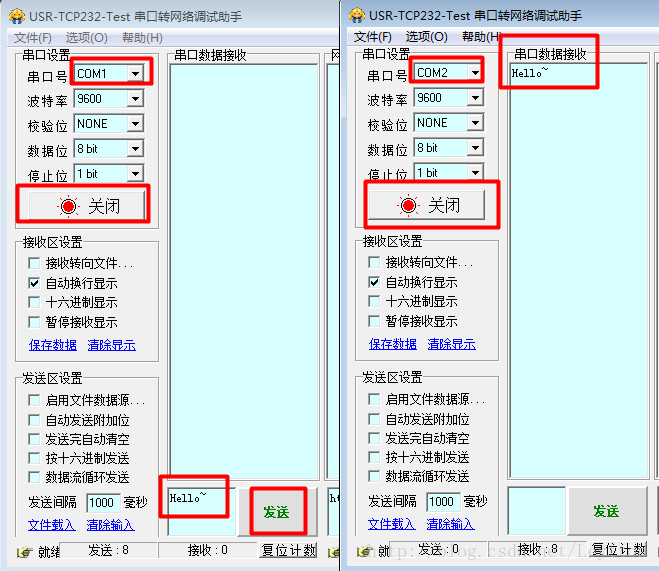

串口調試工具接com1口發送的數據，可在接RXD的虛擬終端顯示；
但是單片機基本沒反應，因?yàn)槲覍懙拇a是通過信息來控制燈亮滅，而信息格式不合法。
改進：在串口調試工具勾選“按十六進制發送”，虛擬終端勾選“Hex Display Mode”，發送“0”則燈全亮，發送“fe”則燈P1.0亮。
