1.首先先介紹一下USCI模塊

通用串行通信接口（USCI）模塊支持多種異步通信模式。不同的 USCI 模塊支持不同的模式。

每一個 USCI 模塊以不同的字母命名。例如，USCI_A 不同于 USCI_B 等等。如果不止一個相同的USCI 模塊被安裝在一個設備上，這些模塊以不同的數字命名。例如，一個設備有兩個 USCI_A模塊，它們可以命名 USCI_A0 和 USCI_A1。參見設備明細表去確定各種 USCI 模塊，如果需要，它們可以安放在任何設備上。

USCI_Ax 模塊支持：

  UART 模式

  脈沖調整的 IRDA 通信

  自動波特率檢測的 LIN 通信

  SPI 模式

USCI_Bx 模塊支持：

  I2C 模式

  SPI 模式

2. USCI介紹：UART

 在異步模式中，USCI_Ax 模塊是通過兩個外部引腳連接 MSP430 到外部系統，分別是 UCAXRXD和 UCAXTXD。當 UCSYNC位被清零時 UART 模式被選擇。

在 UART 模式下，USCI 的發送和接收字符每次一位的異步速率到另一個設備。字符傳輸的

時間取決于 USCI 的波特率選擇。傳輸和接收功能使用相同的波特率。

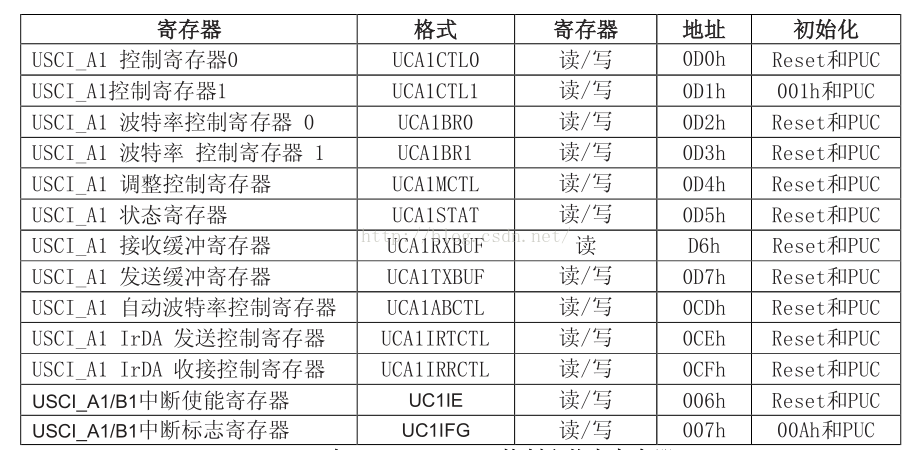

3 . USCI 初始化和復位

USCI 在 PUC 后或者通過設置 UCSWRST 位。在 PUC 后，UCSWRST 位自動置位，保持 USCI 在復位狀態。當置位時，UCSWRST 位復位 UCAXRXIE，UCAXTXIE，UCAXRXIFG，UCRXERR，UCBRK，UCPE，UCOE，UCFE，UCSTOE 和 UCBTOE 位并置 UCAXTXIFG 位。清除 UCSWRST 位釋放 UCSI 的操作。

注解：初始化或者從新配置 USCI 模塊

相應的 USCI 初始化/重配置的過程如下：

設置 UCSWRST

UCSWRST=1 時初始化所有的 UCSI 寄存器（包括 UCAXCTL1）

配置端口

軟件清除 UCSWRST

通過 UCAXRXIE 和/或 UCAXTXIE 允許中斷（可選）

由于硬件原理圖為

/*************************************************

函數名：USCI_A1_UART_init

函數功能：初始化串口

函數參數：無

函數返回值：無

說明：p4.4為TX_485  p4.5為RX_485

*************************************************/

//初始化串口A1

void USCI_A1_UART_init(void)

{

  DRE485_out;

  P4SEL |= BIT4 + BIT5;                       //p4.4為TX_485  p4.5為RX_485

  UCA1CTL1 |= UCSWRST;                        //reset復位

  UCA1CTL1 |= UCSSEL__ACLK;                   // CLK = ACLK 驅動時鐘選擇ACLK

  UCA1BR0 = baud_l;                           //波特率為9600bps

  UCA1BR1 = baud_h;

  UCA1MCTL = UCBRS_3+UCBRF_0;                 //微調寄存器

  UCA1IFG &= ~UCRXIFG;                        //RX中斷未決

  UCA1CTL1 &= ~UCSWRST;                       //初始化UART狀態機

  UCA1IE |= UCRXIE;                           //RX使能

}

#define CPU_F ((double)8000000)

#define baud           9600                                //設置波特率的大小

#define baud_setting   (uint)((ulong)CPU_F/((ulong)baud))  //波特 率計 算公 式

#define baud_h         (uchar)(baud_setting>>8)            //提 取 高 位

#define baud_l         (uchar)(baud_setting)               //低位

#define DRE485_out     P4DIR |= BIT6     //連接485芯片的DE，RE端口的IO設置為輸出狀態

4.發送和接收

UCRXBUFx 0-7 位 接受數據緩存被用戶直接使用，包含從接收移位寄存器接收的最后一個字

符。讀 UCAXRIFG 復位接收誤差位，即 UCADDR 或 UCIDLE 位以及 UCAXRXIFG。在 7 位數據模式中，UCAXRXBUF 通過 LSB調整使 MSB 總是復位。

UCTXBUFx 0-7 位  發送數據緩存被用戶直接使用，保持數據到移出發送移位寄存器并發送到

UCAXTXD 上。寫到發送數據緩存可清除 UCAXTXIFG。UCAXTXBUF 的 MSB 在 7 為數據時候不使用保持復位。

/*************************************************

UART_A1_sendData

函數功能：串口A1發送字符串數據

函數參數：Point:傳入的字符串  CountTemp:數據數量

函數返回值：無

說明：

*************************************************/

void UART_A1_sendData(unsigned char *Point,unsigned int CountTemp)

{

  DE485;

  while(CountTemp>0)

  {

    UCA1IFG &= ~UCTXIFG;

    UCA1TXBUF = *Point;

    while((UCA1IFG & UCTXIFG) == 0);

    Point++;

    CountTemp--;

  }

}

//*************************************************************************

// 串口1發送數據函數

//*************************************************************************

void Send_Byte(uchar data)

{

  DE485;

  while(!(UCA1IFG&UCTXIFG));             //發送寄存器空的時候發送數據

  UCA1TXBUF=data;

  //RS485_CTR0;

}

//*************************************************************************

//              串口1發送字符串函數

//*************************************************************************

void Print_Str(uchar *s)

{

  while(*s != '\0')

  {

    Send_Byte(*s++);

    delay_ms(2);

  }

}

//*************************************************************************

//               處理來自串口1的接收中斷

//*************************************************************************

#pragma vector=USCI_A1_VECTOR

__interrupt void UART1_RX_ISR(void)

{

  uchar data=0;

  data=UCA1RXBUF;                       //接收到的數據存起來

  Send_Byte(data);                    //將接收到的數據再發送出去

  delay_ms(5);                        //切換之前先有個小延時

  RE485;                         //切換到接收狀態

}
