緒論
stm32的寄存器比較多，難于記憶，所以官方封裝了兩套庫函數。一個是標準庫，不過在F7上官方?jīng)]有更新，以后可能不再維護了。另一個則是HAL庫，HAL庫的程序可移植性比較高，而且基本上不用和寄存器打交道，不懂硬件的小白也可以輕松學習。
由于用的正點原子的stm32F767，正點原子用的mdk5的方式新建工程，不是特別喜歡。加上現在關于HAL庫的中文資料較少，不過原子，野火，硬石，微雪而已。而用Cubemx來開發F7甚至關于stm32移植的更是少之又少。當然折騰也是必不可少的了，我決定用stm32cubeMx + sw4stm32的方式開發，由于技術不熟個別地方可能還是會用到mdk5，還望諒解。
下邊就詳細講解下關于stm32跑馬燈的程序：

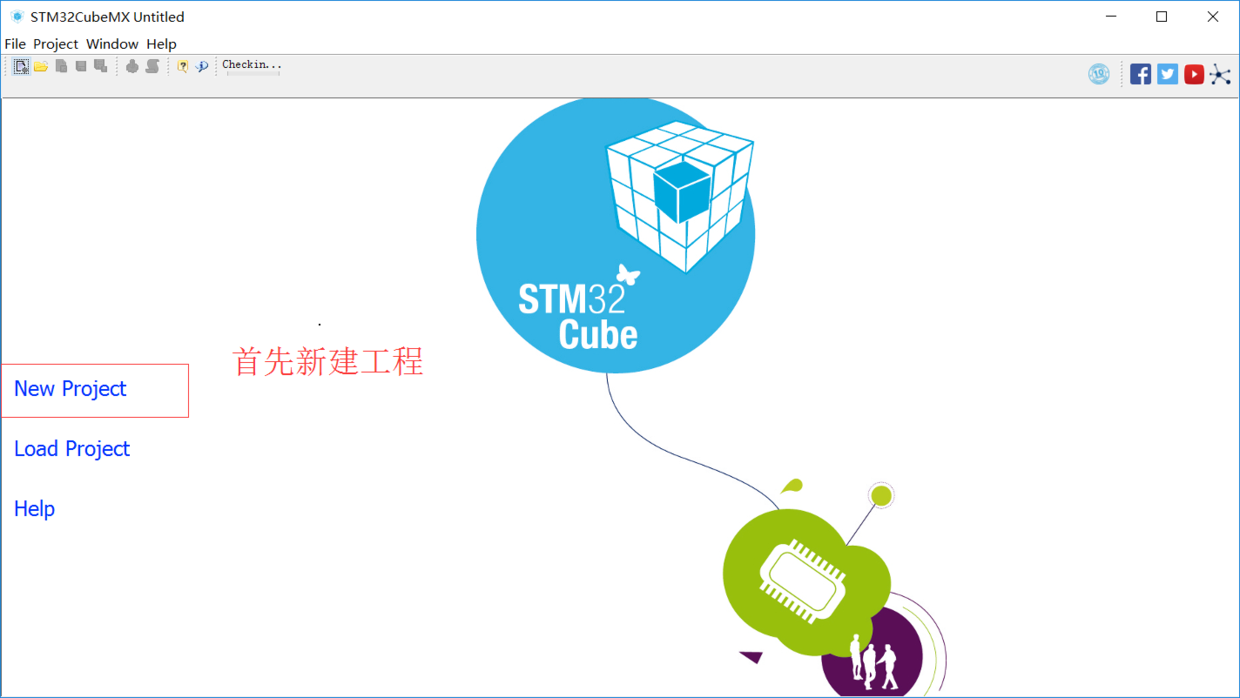

首先軟件的安裝就不細說了，百度上的資料也很全。
使能RCC及相應GPIO

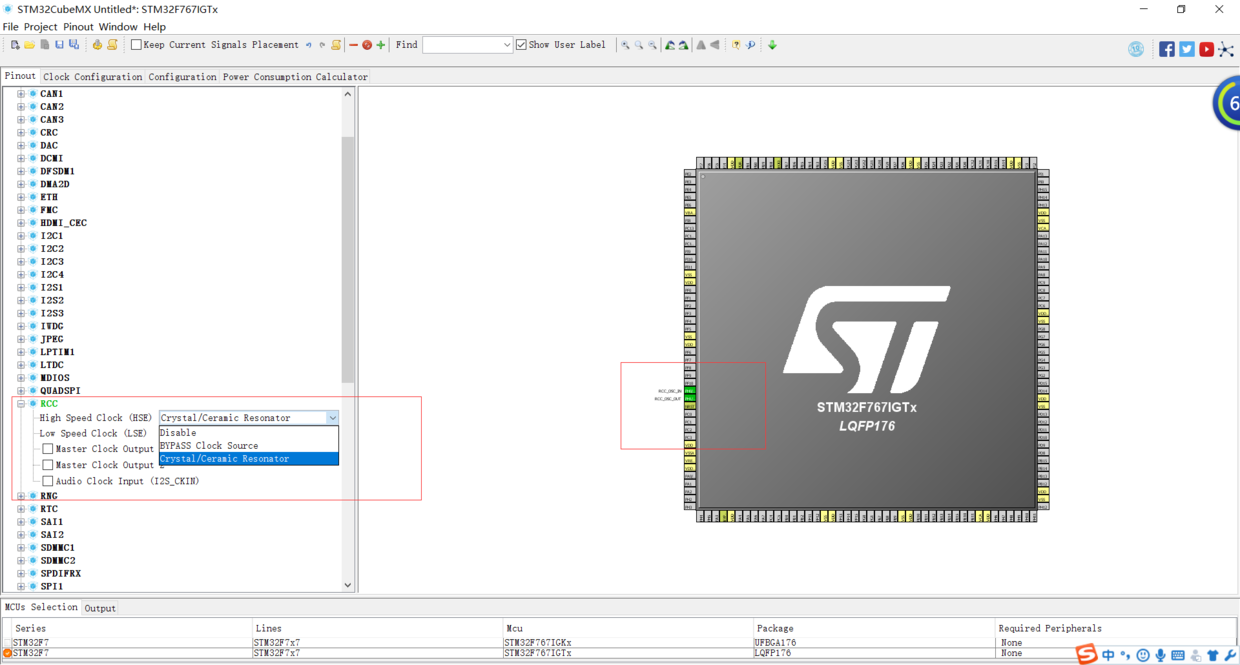

配置RCC，然后會發現相應的引腳已經高亮。

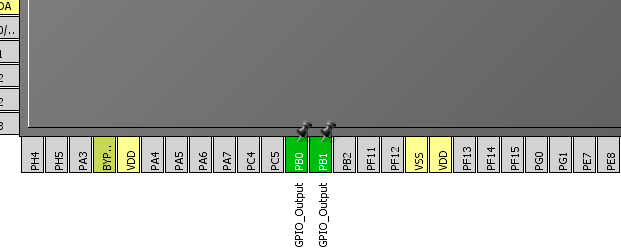

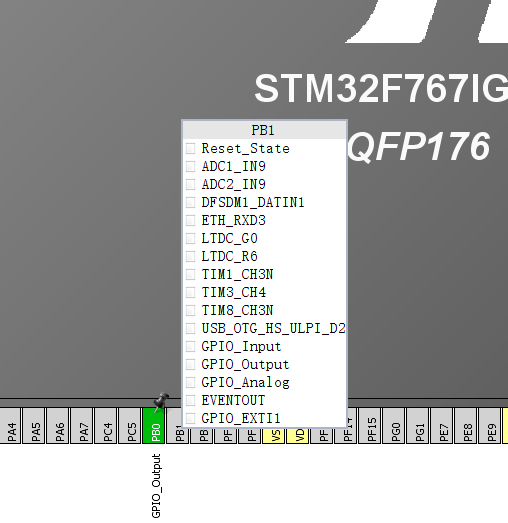

單擊LED燈的引腳，因為要輸出，所以設置為output模式。
下面的已經配置好的GPIO：

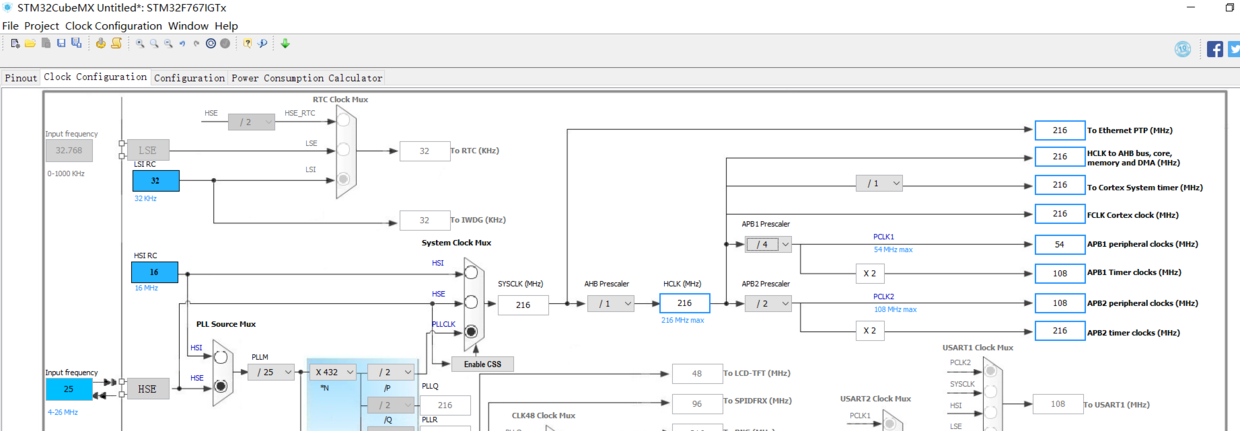

配置時鐘樹
點擊clock configuration
時鐘樹使用時要注意系統的主頻
F767是216M，其余單片機要靈活應變。
使能GPIO
點擊configuration

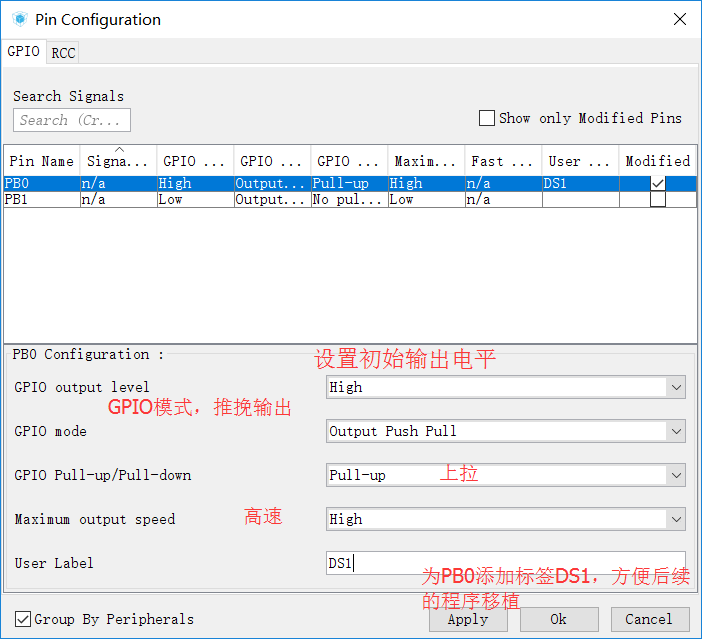

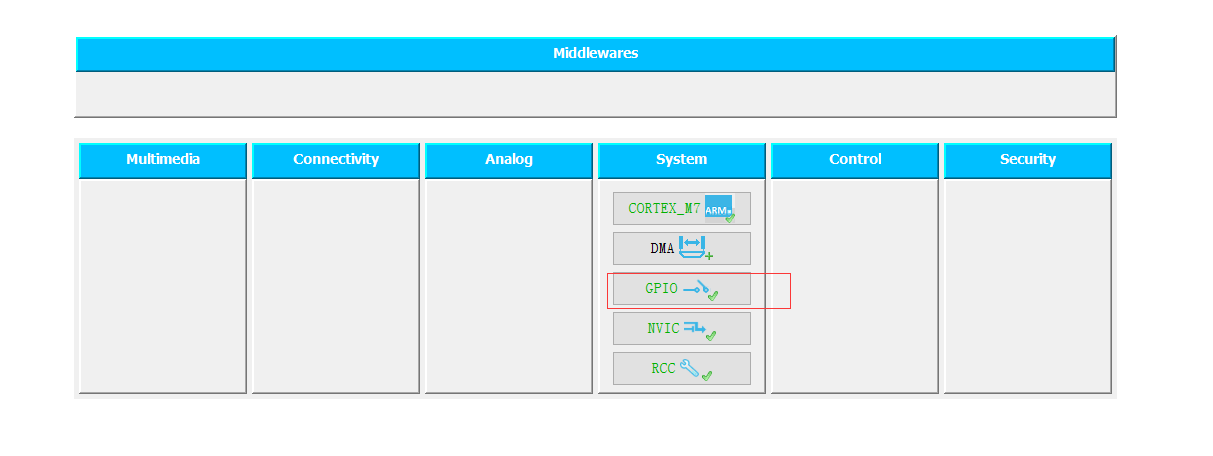

點擊這里的GPIO，然后彈出下邊的界面。
這里設置標簽一方面是代碼符合人類的思維方式，一方面方面不同單片機的移植。

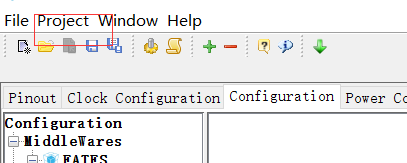

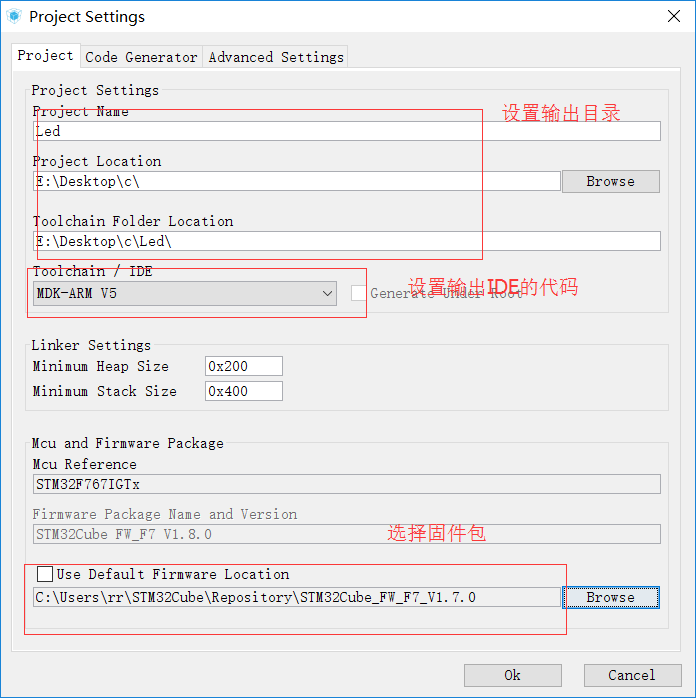

都配置好之后，就可以生成工程了。點擊左上角的project—–settings，
然后點擊code gererarot，配置輸出的文件的格式和添加的庫文件。
點擊ok保存。然后下一步生成代碼，project –generator code就可以了。 generator report可以生成配置文件的文檔。先不介紹。

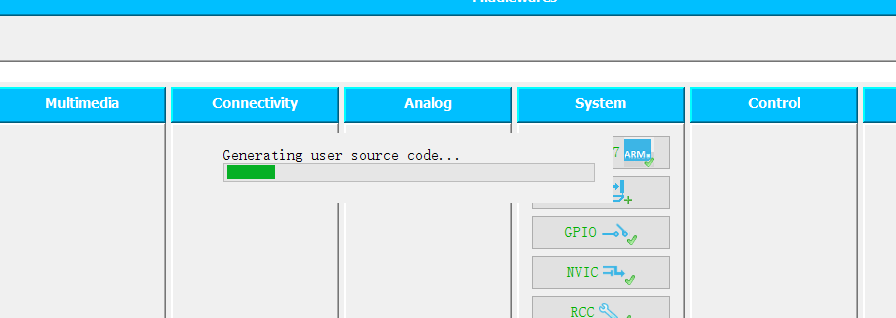

正在生成工程：

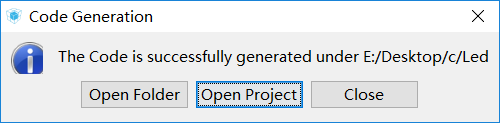

生成之后點擊open project：

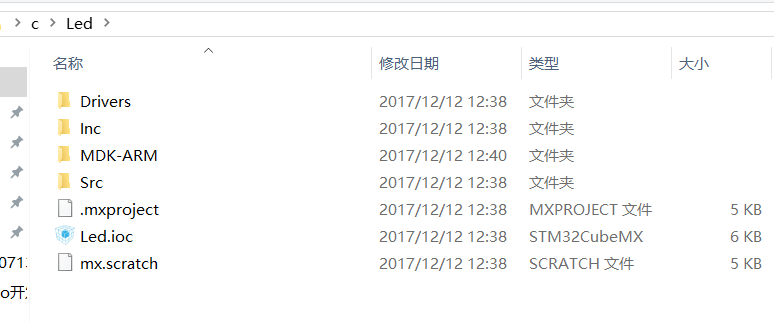

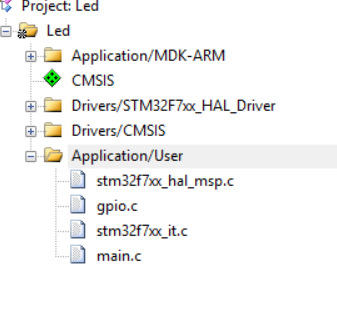

這是生成的目錄樹：
下邊是工程中文件的生成:
/* Includes ------------------------------------------------------------------*/
#include "gpio.h"
/* USER CODE BEGIN 0 */
/* USER CODE END 0 */
/*----------------------------------------------------------------------------*/
/* Configure GPIO */
/*----------------------------------------------------------------------------*/
/* USER CODE BEGIN 1 */
/* USER CODE END 1 */
/** Configure pins as
* Analog
* Input
* Output
* EVENT_OUT
* EXTI
*/
void MX_GPIO_Init(void)
{
GPIO_InitTypeDef GPIO_InitStruct;
/* GPIO Ports Clock Enable */
__HAL_RCC_GPIOH_CLK_ENABLE();
__HAL_RCC_GPIOB_CLK_ENABLE();
/*Configure GPIO pin Output Level */
HAL_GPIO_WritePin(DS1_GPIO_Port, DS1_Pin, GPIO_PIN_SET);
/*Configure GPIO pin Output Level */
HAL_GPIO_WritePin(DS0_GPIO_Port, DS0_Pin, GPIO_PIN_RESET);
/*Configure GPIO pins : PBPin PBPin */
GPIO_InitStruct.Pin = DS1_Pin|DS0_Pin;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
GPIO_InitStruct.Pull = GPIO_PULLUP;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
}

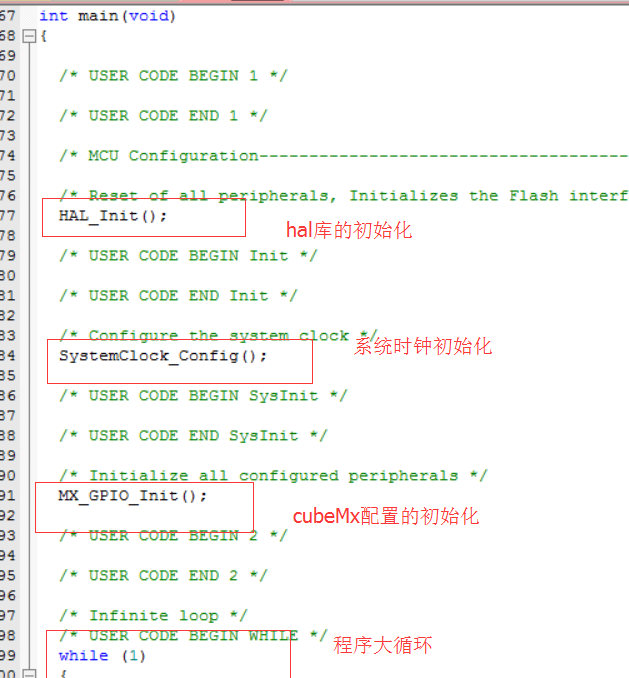

下邊看main.c
在主程序中添加如下代碼：
HAL_GPIO_WritePin(DS1_GPIO_Port, DS1_Pin, GPIO_PIN_SET);
HAL_GPIO_WritePin(DS0_GPIO_Port, DS0_Pin, GPIO_PIN_RESET);
HAL_Delay(500);
HAL_GPIO_WritePin(DS1_GPIO_Port, DS1_Pin, GPIO_PIN_RESET);
HAL_GPIO_WritePin(DS0_GPIO_Port, DS0_Pin, GPIO_PIN_SET);
HAL_Delay(500);
由于在新建工程的時候使用了標簽，所以DS1_GPIO_Port就是原來的GPIOB,DS1就是GPIO_PIN_0,SET是置位，也就是高電平，RESET是復位，也就是低電平。
沒有標簽的語句是這樣的：
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,GPIO_PIN_SET);
下面編譯，接著燒錄就好了。
