筆者在電子市場購買了一塊3.6V450mAh的鋰離子充電本文介紹一種以AT89C51單片機為核心的低成本溫度控制實驗系統。該系統采用溫度傳感器DS18820實現一線數字式測溫，經過PID算法輸出PWM波，再由PWM信號控制固態繼電器，調節熱阻絲發熱功率，最終達到控制被控對象溫度的目的，該系統還擴展了人機接口和串口通信，實現溫度設定、控制及圖像顯示。

　　硬件設計

　　1．總體設計

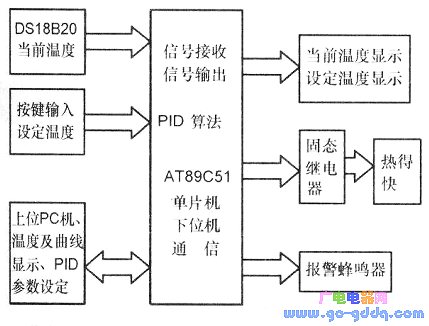

　　系統結構框圖如圖1所示，以AT89C51單片機為控制核心，DS18820電池，外型尺寸完全符合原機的內部空間要求。按照正確的正負極性焊連到電路中即可完成電池的更換工作。實際使用效果極佳，連續播放時間超過了7個小時（圖4）。測量被控溫度，外圍電路包括人機接口的按鍵與數碼顯示電路、溫度讀取與控制驅動電路以及與上位機串行通信電路。用戶通過按鍵設定加熱溫度后，系統啟動加熱“熱得快”燒水。當前水溫經過DS18820測量送給單片機，單片機經PID校正后輸出PWM信號，然后通過固態繼電器驅動熱得快加熱，最終使水溫保持在設定值上，誤差不超過O.1℃。

　　單片機系統通過串口與上位PC機實現通訊，上位機實現溫度、溫度曲線顯示以及PID參數的設定，用戶通過上位機可以清晰地看到設定的PID參數所產生的控制作用，如系統的微調、時間等參數。

　　2溫度測試模塊

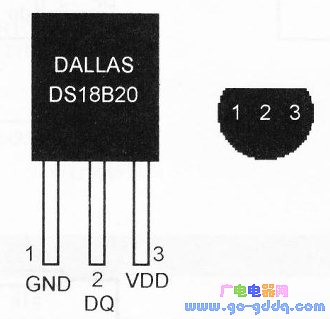

　　系統選用美國DALLAS公司生產的單總線DS18820數字式溫度傳感器作為溫度模塊，引腳圖如下圖所示。

DS18820具有體積小、經濟、使用方便靈活、測試精度高、性價比高、CRC校驗功能等特點，溫度測量范圍為-55+125℃，可編程為9位～12位A／D轉換精度，測溫分辨率達0.0625℃，被測溫度采用帶符號位擴展的16位數字方式串行輸出。其工作電源即可在遠端引入，也可采用寄生電源方式產生，多個DS18820可以并聯到3根或2根線上，CPU只需一根端口線即可與多個DS18820通信，占用微處理器的端口較少，可節省大量的引線和邏輯電路。

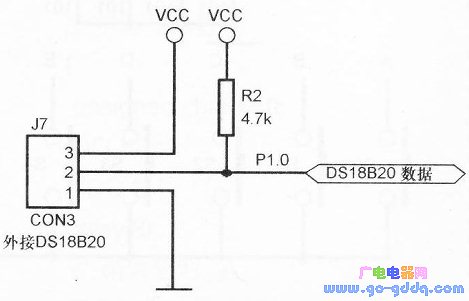

　　文中的DS18820三引腳分別接公共電源+5V、電源地和單片機P1．O引腳，具體電路如下圖所示，由于DS18820為1-WIRE器件，只需在其信號線上加一個上拉電阻到+5V電源即可。

　　同時，每一個DS18820均有唯一系列號，即允許在不同地方放置溫度靈敏器件，通過SearchRom指令選擇不同的DS18820芯片，實現溫度的多點監測，如HVAC環境控制、建筑物、設備或機械內溫度檢測、過程溫度監視和控制等。

　　3鍵盤及顯示電路模塊

　　本系統采用PT6961驅動控制電路同時驅動鍵盤與數碼管。PT6961為帶有鍵盤掃描接口的LED驅動控制專用電路，內部集成MCU數字接口、數據鎖存器、LED高壓驅動、鍵盤掃描等電路。主要應用于VCR、VCD、DVD及家庭影院等產品的顯示屏驅動、多種顯示模式(11段×7位～14段×4位)、鍵掃描(10×3bit)電路、灰度調節電路(占空比8級可調)，與單片機實現串行數據傳輸，節省了單片機引腳。PT6961可以自己驅動顯示和鍵盤模塊電路，可實現串行數據傳輸，同日寸對時序要求較高。

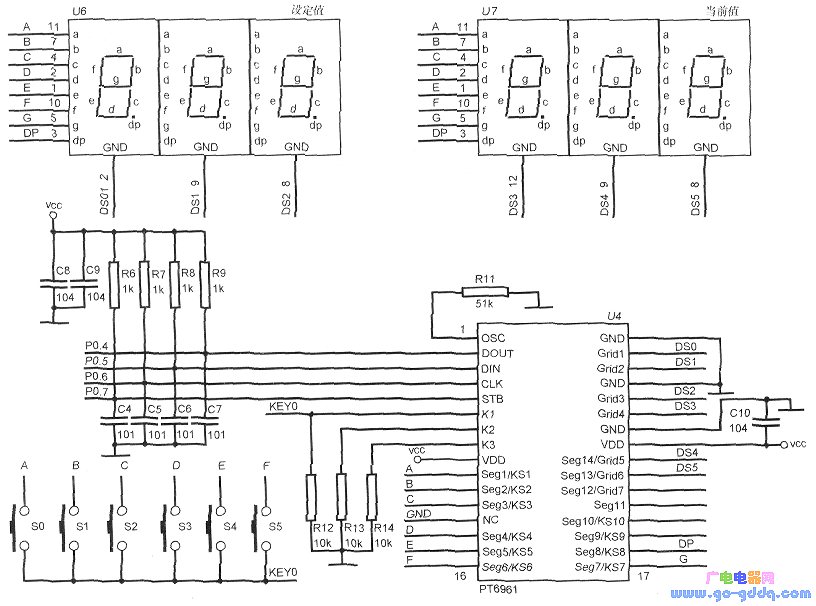

　　單片機的P0．6引腳與PT6961的時鐘線相連，控制時序；P0.7引腳與PT6961的片選端相連，選通芯片，P0.4、PO．5引腳與PT6961的DOUT、DIN端相連，進行數據和指令的串行傳輸，具體的傳輸數據仍由單片機編程控制。PT6961在cLOCk端產生下降沿時，讀取DIN口的數據，在clock端產生上升沿時，在DOUT口產生按鍵寄存器值可供單片機讀取。硬件連接電路如下圖所示，該芯片可以同時驅動(8～14)段×(4～7)位數碼管和3×10個按鍵，本文選用驅動6個數碼管和1×6個按鍵。

　　4．執行模塊

　　系統采用固態繼電器(SSR)控制熱得快電源，固態繼電器是一種四端器件，兩個輸人端，兩個輸出端，輸入端接控制信號，輸出端與負載、電源串聯，SSR實際是一個受控電力電子開關。

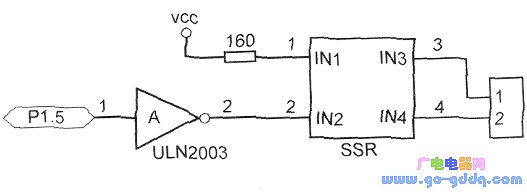

　　單片機經PID算法，從P1．5口輸出PWM波，經ULN2003反相驅動后，作為SSR的控制信號，如圖5所示，在固態繼電器輸出端接兩個二端口插件，方便引線串入熱得快插線中。由于SSR與熱得快接口是整個系統和電路板唯一一塊強電部分，為將其對弱電部分的干擾降到最低，弱電電路線遠離該部分電路，且不共地，接線端子的腳間距應大于SSR的腳間距。

　　5．串行通信模塊

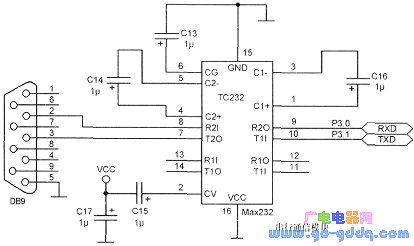

　　本系統采用串口實現單片機與上位計算機的連接，單片機向上位機傳送溫度值，上位機顯示該值，并畫出溫度變化曲線圖，反應溫度的變化情況，同時上位機可以調整PID參數，使系統適用于不同的對象。串行通信連接如下圖所示，其中5個電容均取O．1μF的典型值，串口

　　DB9的5端為公共端接地端，2、3端則分別連接信號的接收端和發送端，該電路完成TTL電平與RS232電平轉換，DB9接口通過交叉串口線連接到PC機上，完成硬件的串行通信。

　　軟件設計

　　為加強程序的可讀性、可移植性和便于調試，系統軟件設計采用模塊化思想，程序運行時，通過主程序調用各子程序模塊。本文主程序流程如下圖所示，軟件設計主要講述DS18820信號處理子程序和串口通信子程序。

　　1．DS18820信號處理子程序

　　DSl8820為1-wire制器件，采用一根信號線即可與單片機進行串行通信，簡化了硬件電路，但是，在軟件設計中須進行復雜的時序控制。DS1820單線通信功能為分日寸完成，有嚴格的時隙概念，系統對DS1820的各種操作必須按協議進行。

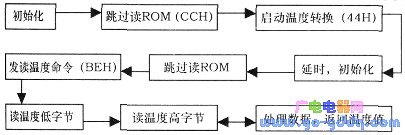

　　操作協議為：初始化DS1820(發復位脈沖)→發ROM功能命令→發存儲器操作命令→處理數據，DS18820操作程序流程如下圖所示。

　　本文只有一個DSl8820掛在總線上，因此每次對總線進行讀寫日寸，可跳過讀ROM指令，為提高測溫精度，文中采用默認的12位數碼轉換，即0.0625度／位，程序如下：

 　　#include

　　sbit DQ=P1^O；

　　void Init_DS18820()；

　　WriteOneChar(unsigned char dat)；

　　char ReadOneChar()；

　　void deIay(unsigned int i)；

　　unsigned int ReadTemperature()

　　{

　　unsigned char a=0，c=O：

　　unsigned char b=O；

　　unsigned int t=O；

　　float tt=0；

　　Init_DS18820()；

　　WriteOneChar(0xCC)；

　　/*跳過讀序號列號的操作*/

　　WriteOneChar(Ox44)；

　　/*啟動溫度轉換*/

　　Init_DS18820()；

　　WriteOneChar(OxCC)；

　　/*跳過讀序號列號的操作*/

　　WriteOneCha r(0xBE)；

　　/*讀取溫度寄存器等(共可讀9個寄

　　存器)前兩個就是溫度*/

　　a=ReadOneChar()；

　　/*Read the low byte of the tem-perature*/

　　b=ReadOneChar()；

　　/*high*／

　　c=a；

　　a>>=4；

　　b<<=4；

　　t=aㄧb；

　　，  c&=0x0F；

　　tt=c；

　　tt*=0．0625；

　　c=tt*1 0+0．5；

　　t=t*1 0+c；

　　return t；

　　/*溫度轉化，位了避免浮點數運算，

　　盡量用整形數據運算，這樣可以減輕CPU負擔*/

　　}

　　void Init_DS18820()

　　/*初始化函數*/

　　{

　　unsigned char x=0；

　　DQ=1；

　　/*DQ復位*/

　　delay(8)；

　　/*稍做延時*/

　　DQ=0；

　　／單片機將DQ拉低*/

　　delay(80)；

　　/*精確延時大于480μs*/

　　DQ=1；

　　/*拉高總線*／

　　delay(1 4)：

　　x=DQ；

　　／*稍做延時后，如果x=0則初始化

　　成功x=1則初始化失敗*/

　　}

　　char ReadoneChar()

　　／*讀一個字節*／

　　{

　　unsigned char i=O；

　　unsigned char dat=O；

　　for(i=8；i>O；i--)

　　{

　　DQ=0：

　　/*給脈沖信號*／

　　dat>>=1；

　　DQ=1；

　　/*給脈沖信號*／

　　if(DQ)

　　datl=Ox80；

　　delay(4)；

　　}

　　return(dat)；

　　}

　　WriteOneChar(unsigned char dat)

　　/*寫一個字節*/

　　{

　　unsigned char i=O；

　　for(i=8：i>O：i--)

　　{

　　DO=0；

　　DQ=dat&Ox01；

　　delay(5)；

　　DQ=1：

　　dat>>=1；

　　}

　　delay(4)；

　　}

　　void delay(unsigned int i)

　　／*延時函數*/

　　{

　　while(i--)；

　　}

　　2，串行通信程序設計

　　單片機通過引腳RXD(P3.O，串行數據接收端)和引腳TXD(P3．1，串行數據發送端)與外界通訊，SBUF為串行口緩沖寄存器，包括發送寄存器和接收寄存器，具有相同名字和地址空間，但不會出現沖突，因為其中一個只能被CPU讀出數據，另一個只能被CPU寫入數據。

　　單片機的串行口的四種工作方式中，方式0和2的波特率是固定的，方式1和3的波特率是可變的，由定時器T1的溢出率控制，方式2為自動重裝入初值的8位定時器／計數器模式，作為本文的波特率發生器。

　　上位機編程中，本文采用最常用的通信控件MSComm，實現可視化界面。MSComm控件的常用屬性有：Comm-Port設置并返回通訊端口號：Settings以字符串的形式設置并返回波特率、奇偶校驗、數據位、停止位；PortOpen設置并返回通訊端口的狀態，也可以打開和關閉端口；Input從接收緩沖區返回和刪除字符；Output向傳輸緩沖區寫一個字符串。

　　串口初始化程序如下

　　BOOLJWDIg：：OnInitDialog()

　　{

　　Comport SetCommPort(1)：

　　if(!Comport GetPortOpen())

　　Comport．SetPortOpen(TRUE)；

　　/*打開指定的串口*／

　　Comport．

　　SetlnputMode

　　(cOm-Input-

　　ModeBinary)；

　　/*設置數據

　　獲取方式*／

　　Comport．

　　SetSettings

　　(“9600，n．8，1”)；

　　/*設置波特率及其他通信

　　數*/

　　Comport．

　　SetRThreshOld

　　(n)；

　　/*設定每接受n個字符觸發一次

　　MSComm事件*/

　　Comport．SetInputLen(0)；

　　／設置讀取方式*/

　　Comport．GetInput()；

　　/*預置緩沖區以清除殘留數據*/

　　return TRU E；

　　}

　　系統測試

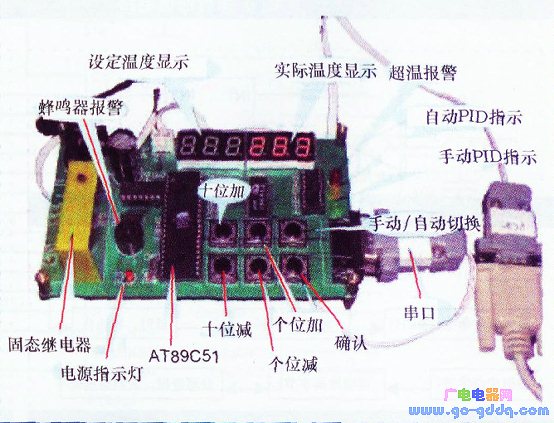

　　本系統實現的電路實物圖如下圖所示，通過按鍵設置預定溫度，如81.7℃，設定PID參數，比例系數Kc=O.8、積分系數KI=O．007以及微分系數KD=5，設定PWM控制信號周期為20ms，采樣周期Ts=1S，測量的實驗數據經串行通信傳遞到上位機后實時顯示的響應曲線實驗中，測量溫度由低升高，最后與設定溫度值一致。

　　結論

　　本文介紹的溫控實驗系統即有單片機主控的可靠性，又有上位機監測的方便性，同時基于1-Wire總線DS18820實現多路溫度測控，具有現場安裝簡單、控制方便、系統性能好、易于擴展和成本低等優點，應用領域和市場前景非常廣。
