一. 初識LiLyGO T-CALL

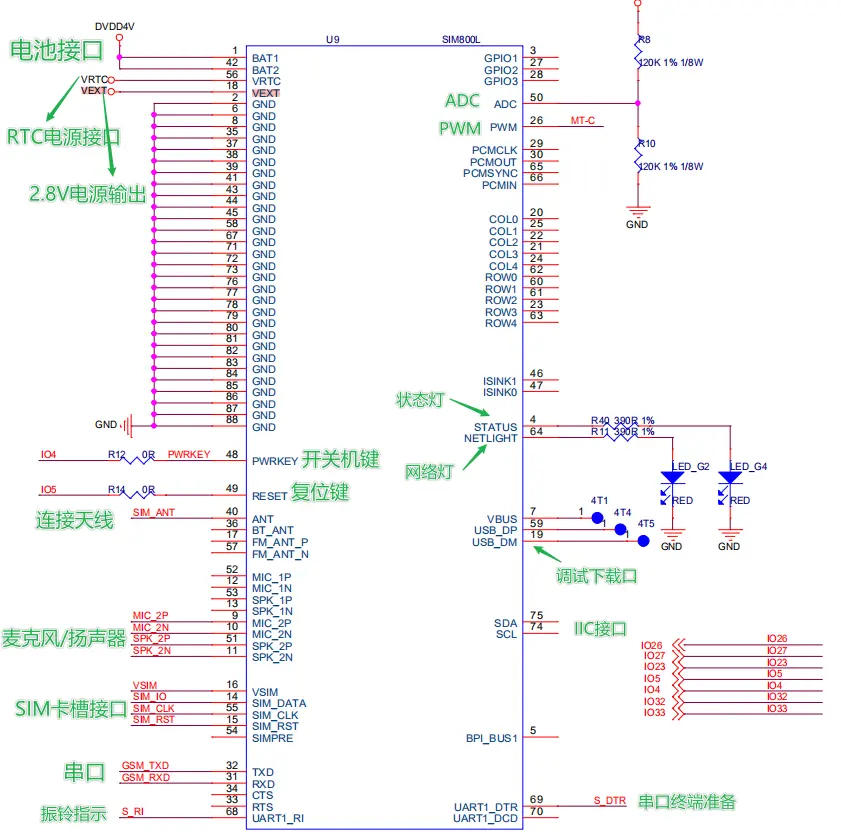

根據原理圖, 我們可以得到以下結論

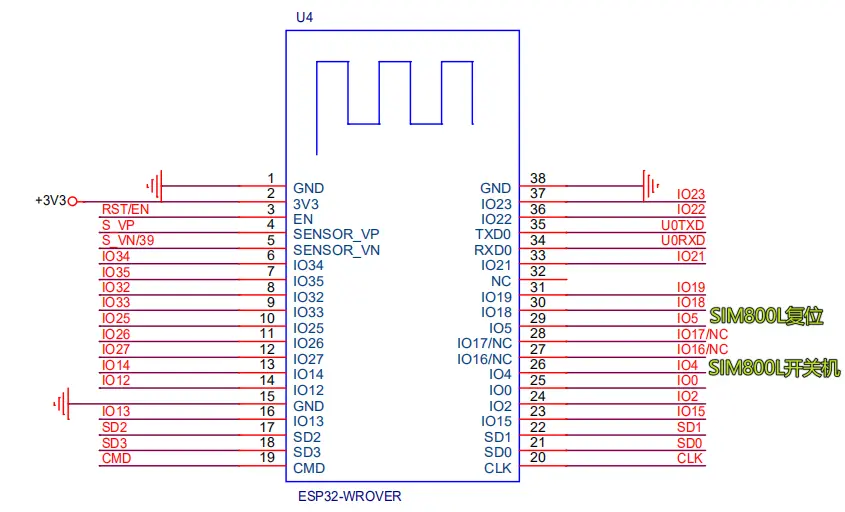

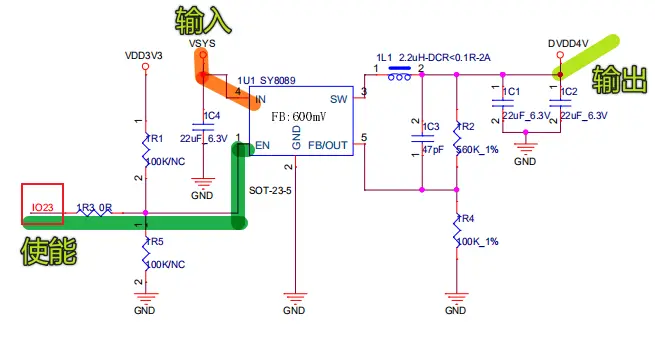

1.SIM800L電源使能引腳接在ESP32的GPIO23引腳

2.SIM800L開關機引腳接在ESP32的GPIO4引腳

3.SIM800L復位引腳接在ESP32的GPIO5引腳

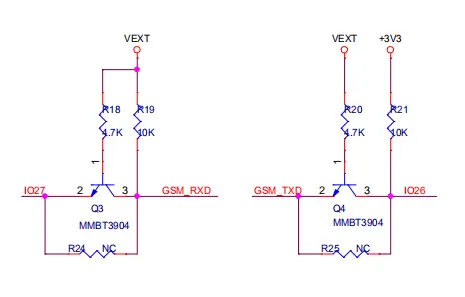

4. SIM800L的串口接在了ESP32的26, 27引腳

二. 實驗1: PC端通過串口調試助手調試SIM800L

思路: 串口0收到PC的信息就轉發給串口1, 串口0 收到串口1的信息就轉發給PC

#include #define MODEM_RST 5       //SIM800L復位引腳接在GPIO5#define MODEM_PWRKEY 4    //SIM800L開關機引腳接在GPIO4#define MODEM_POWER_ON 23 //SIM800L電源引腳接在GPIO23#define MODEM_TX 27       //SIM800L串口TX引腳接在GPIO27#define MODEM_RX 26       //SIM800L串口RX引腳接在GPIO26#define SerialMon Serial //調試串口為UART0#define SerialAT Serial1 //AT串口為UART1void setup(){

  pinMode(MODEM_POWER_ON, OUTPUT); //電源引腳

  pinMode(MODEM_PWRKEY, OUTPUT);   //開關機鍵引腳

  // 先打開SIM800L的電源

  digitalWrite(MODEM_POWER_ON, HIGH);

  //根據手冊要求拉下PWRKEY 1秒鐘以上 可以開機

  digitalWrite(MODEM_PWRKEY, HIGH);

  delay(100);

  digitalWrite(MODEM_PWRKEY, LOW);

  delay(1000);

  digitalWrite(MODEM_PWRKEY, HIGH);

  //開啟串口

  SerialMon.begin(115200);

  SerialAT.begin(115200, SERIAL_8N1, MODEM_RX, MODEM_TX);}void loop(){

  while (SerialAT.available())

  {

    SerialMon.write(SerialAT.read());

  }

  while (SerialMon.available())

  {

    SerialAT.write(SerialMon.read());

  }}

三. 更進一步 用tinyGSM庫操作SIM800L

這里我們使用了庫 tinyGSM

tinyGSM和我們之前的wifi庫差不多

不過多了一個modem(貓)的概念, 就是我們要把SIM800L實例化為一個modem, 像這樣:TinyGsm modem(SerialAT);

下面這個程序主要就是我們創建一個modem并操作他的過程, 順便測試了一下2G網絡連接需要多久(實測10秒左右)

關于client的內容并沒有在這個例程里, 下節再探討.

#include #define MODEM_RST 5       //SIM800L復位引腳接在GPIO5#define MODEM_PWRKEY 4    //SIM800L開關機引腳接在GPIO4#define MODEM_POWER_ON 23 //SIM800L電源引腳接在GPIO23#define MODEM_TX 27       //SIM800L串口TX引腳接在GPIO27#define MODEM_RX 26       //SIM800L串口RX引腳接在GPIO26#define SerialMon Serial //調試串口為UART0#define SerialAT Serial1 //AT串口為UART1#define TINY_GSM_MODEM_SIM800 // Modem is SIM800//引入TinyGSM庫. 在引入之前要定義好TINY_GSM_MODEM_SIM800,讓它知道我們用的模塊型號#include // 創建一個關聯到SerialAT的SIM800L模型TinyGsm modem(SerialAT);//初始化SIM800Lvoid setupModem(){

  pinMode(MODEM_POWER_ON, OUTPUT); //電源引腳

  pinMode(MODEM_PWRKEY, OUTPUT);   //開關機鍵引腳

  // 先打開SIM800L的電源

  digitalWrite(MODEM_POWER_ON, HIGH);

  //根據手冊要求拉下PWRKEY 1秒鐘以上 可以開機

  digitalWrite(MODEM_PWRKEY, HIGH);

  delay(100);

  digitalWrite(MODEM_PWRKEY, LOW);

  delay(1000);

  digitalWrite(MODEM_PWRKEY, HIGH);}void setup(){

  esp_sleep_enable_timer_wakeup(20000000); //創建一個esp睡眠鬧鐘

  SerialMon.begin(115200);//初始化調試串口

  SerialAT.begin(115200, SERIAL_8N1, MODEM_RX, MODEM_TX);//初始化AT串口

  setupModem(); //SIM800L物理開機

  SerialMon.println('Initializing modem...');

  modem.init(); //開機后modem初始化一下

  String modemInfo = modem.getModemInfo();

  SerialMon.print('Modem: ');

  SerialMon.println(modemInfo);

  //測試連接網絡

  SerialMon.print('Waiting for network...');

  while (!modem.waitForNetwork(240000L))

  {

    SerialMon.print('.');

    delay(500);

  }

  SerialMon.println(' OK');

  //測試關閉SIM800L信號燈

  SerialMon.println('Turning off SIM800 Red LED...');

  modem.sendAT('+CNETLIGHT=0');

  delay(10000);

  //測試打開SIM800L信號燈

  SerialMon.println('Turning on SIM800 Red LED...');

  modem.sendAT('+CNETLIGHT=1');

  delay(10000);

  //去休眠吧

  SerialMon.println('now I wanna ESP32sleep and disable SIM800L for a while!(20sec)');

  delay(100);

  esp_deep_sleep_start();}void loop(){}

四. 使用SIM800L連接2G網絡并將數據上傳至OneNet平臺

本例程實現了以下功能:

通過SIM800L連接網絡

連接OneNet平臺(通過舊版MQTT協議)

調用SHT20的庫采集溫濕度

將溫濕度信息上傳至OneNet

每5分鐘采集一次, 采集完成就休眠

#include #include 'PubSubClient.h'#include 'aliyun_mqtt.h'#include 'ArduinoJson.h'#include 'Ticker.h'#include 'uFire_SHT20.h'/*-------------------------------SIM800L 硬件定義----------------------------------*/#define MODEM_RST 5       //SIM800L復位引腳接在GPIO5#define MODEM_PWRKEY 4    //SIM800L開關機引腳接在GPIO4#define MODEM_POWER_ON 23 //SIM800L電源引腳接在GPIO23#define MODEM_TX 27       //SIM800L串口TX引腳接在GPIO27#define MODEM_RX 26       //SIM800L串口RX引腳接在GPIO26//串口定義#define SerialMon Serial //調試串口為UART0#define SerialAT Serial1 //AT串口為UART1/*-------------------------------其他硬件定義-------------------------------------*/#define LED_G 13uFire_SHT20 sht20;/*-------------------------------Modem相關定義-------------------------------------*/#define TINY_GSM_MODEM_SIM800 // Modem is SIM800//引入TinyGSM庫. 在引入之前要定義好TINY_GSM_MODEM_SIM800,讓它知道我們用的模塊型號#include // 創建一個關聯到SerialAT的SIM800L模型TinyGsm modem(SerialAT);// 創建一個GSM型的網絡客戶端TinyGsmClient gsmclient(modem);PubSubClient client(gsmclient);// Your GPRS credentials (leave empty, if missing)const char apn[] = 'CMNET'; // Your APNconst char gprsUser[] = ''; // Userconst char gprsPass[] = ''; // Passwordconst char simPIN[] = '';   // SIM card PIN code, if any/*-------------------------------云平臺相關定義-------------------------------------*/const char *mqtt_server = '183.230.40.39'; //onenet 的 IP地址#define mqtt_devid '626108102'             //設備ID#define mqtt_pubid '370025'                //產品ID#define mqtt_password 'test123'            //鑒權信息char msg_buf[200];                                     //發送信息緩沖區char dataTemplate[] = '{'TEMP':%.2f,'HUMI':%.2f}'; //信息模板char msgJson[75];                                      //要發送的json格式的數據unsigned short json_len = 0;                           //json長度/*-------------------------------初始化SIM800L-------------------------------------*/void setupModem(){

  pinMode(MODEM_POWER_ON, OUTPUT); //電源引腳

  pinMode(MODEM_PWRKEY, OUTPUT);   //開關機鍵引腳

  // 先打開SIM800L的電源

  digitalWrite(MODEM_POWER_ON, HIGH);

  //根據手冊要求拉下PWRKEY 1秒鐘以上 可以開機

  digitalWrite(MODEM_PWRKEY, HIGH);

  delay(100);

  digitalWrite(MODEM_PWRKEY, LOW);

  delay(1000);

  digitalWrite(MODEM_PWRKEY, HIGH);

  SerialMon.println('Initializing modem...');

  modem.init(); //開機后modem初始化一下}/*-------------------------------SIM800L連接GPRS-------------------------------------*/void modemToGPRS(){

  //連接網絡

  SerialMon.print('Waiting for network...');

  while (!modem.waitForNetwork(240000L))

  {

    SerialMon.print('.');

    delay(500);

  }

  SerialMon.println(' OK');

  //連接GPRS接入點

  SerialMon.print(F('Connecting to APN: '));

  SerialMon.print(apn);

  while (!modem.gprsConnect(apn, gprsUser, gprsPass))

  {

    SerialMon.print('.');

    delay(10000);

  }

  SerialMon.println(' OK');}/*-------------------------------向云平臺發送溫濕度數據-------------------------------*/void sendTempAndHumi(){

  if (client.connected())

  {

    snprintf(msgJson, 40, dataTemplate, sht20.temperature(), sht20.humidity()); //將模擬溫濕度數據套入dataTemplate模板中, 生成的字符串傳給msgJson

    json_len = strlen(msgJson);                                                 //msgJson的長度

    msg_buf[0] = char(0x03);                                                    //要發送的數據必須按照ONENET的要求發送, 根據要求,數據第一位是3

    msg_buf[1] = char(json_len >> 8);                                           //數據第二位是要發送的數據長度的高八位

    msg_buf[2] = char(json_len & 0xff);                                         //數據第三位是要發送數據的長度的低八位

    memcpy(msg_buf + 3, msgJson, strlen(msgJson));                              //從msg_buf的第四位開始,放入要傳的數據msgJson

    msg_buf[3 + strlen(msgJson)] = 0;                                           //添加一個0作為最后一位, 這樣要發送的msg_buf準備好了

    Serial.print('public message:');

    Serial.println(msgJson);

    client.publish('$dp', (uint8_t *)msg_buf, 3 + strlen(msgJson)); //發送數據到主題$dp

  }}/*-------------------------------向云平臺斷線重連-------------------------------------*/void clientReconnect(){

  if (modem.isNetworkConnected())

  {

    while (!client.connected()) //再重連客戶端

    {

      Serial.println('reconnect MQTT...');

      if (client.connect(mqtt_devid, mqtt_pubid, mqtt_password))

      {

        Serial.println('connected');

      }

      else

      {

        Serial.println('failed');

        Serial.println(client.state());

        Serial.println('try again in 5 sec');

        delay(5000);

      }

    }

  }

  else

  {

    Serial.println('網絡斷了,不可能連上了, 把數據存在本地等待下一次聯網吧');

  }}void setup(){

  pinMode(LED_G, OUTPUT);

  Wire.begin();

  sht20.begin();

  SerialMon.begin(115200);                                //初始化調試串口

  SerialAT.begin(115200, SERIAL_8N1, MODEM_RX, MODEM_TX); //初始化AT串口
