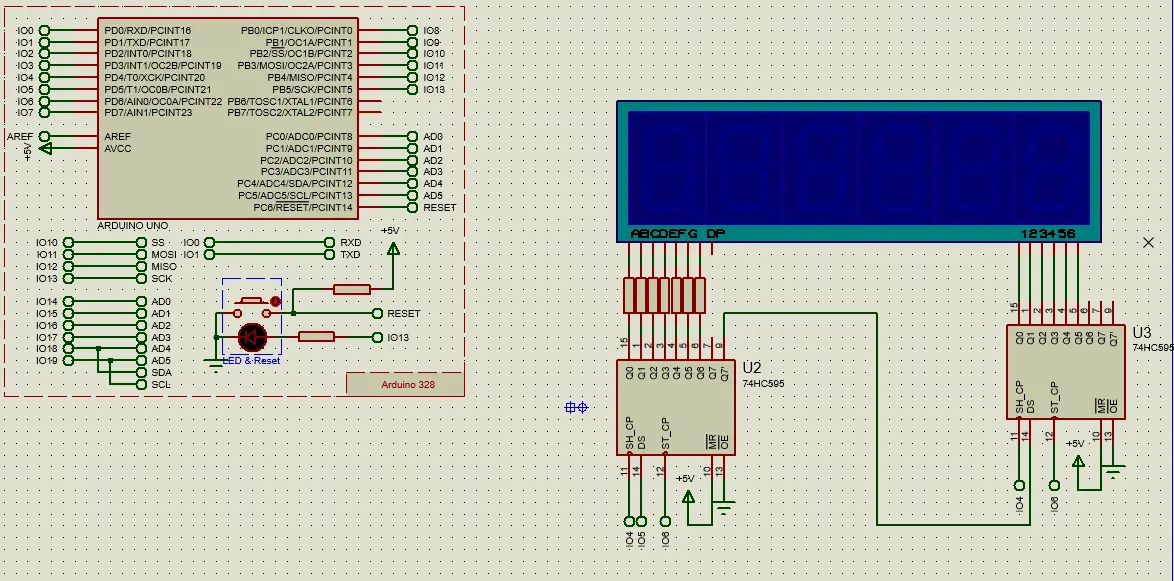

我們先來看第一個效果，數碼管以秒計數顯示

動態效果圖

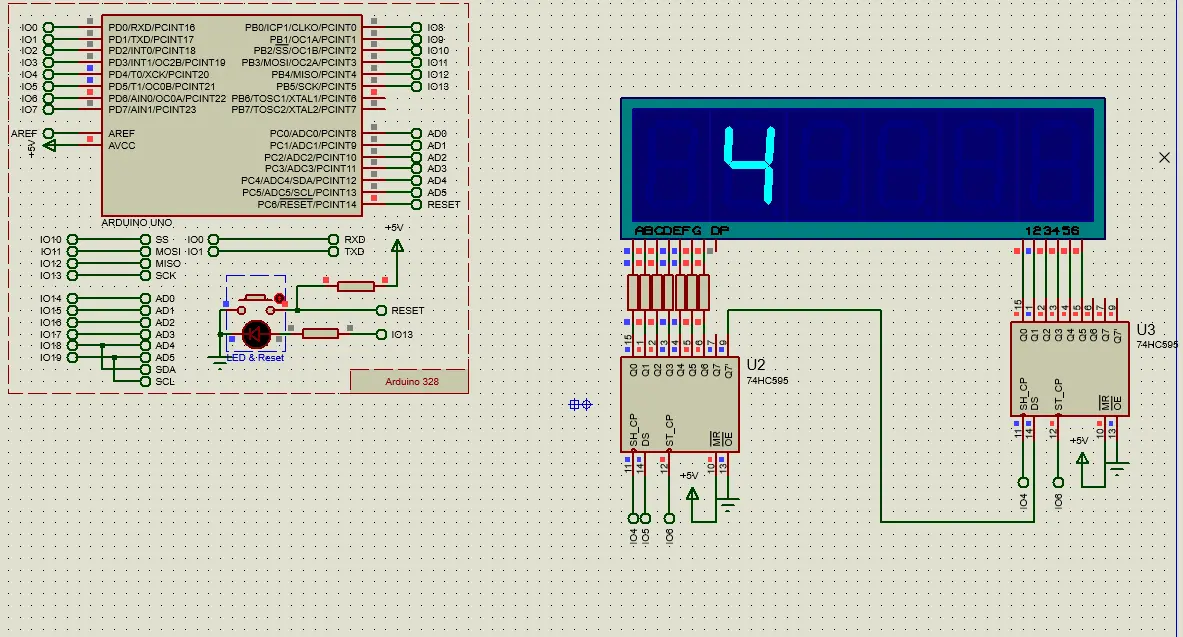

老套路，我們接下來進行分解，我們首先第一步就是讓每個數碼管都可控，不知道怎么使用74HC595的可以參考之前寫的文章

/* Main.ino file generated by New Project wizard

* Created: 周六 3月 20 2021

* Processor: Arduino Uno

* Compiler: Arduino AVR (Proteus)

*/// Peripheral Configuration Code (do not edit)//---CONFIG_BEGIN---#pragma GCC push_options#pragma GCC optimize ('Os')#include // Required by cpu#include #pragma GCC pop_options// Peripheral ConstructorsCPU &cpu = Cpu;void peripheral_setup () {}void peripheral_loop() {}//---CONFIG_END---int STCP_Pin = 6;int SHCP_Pin = 4;int DS_Pin = 5;

char table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};void setup () {peripheral_setup();// TODO: put your setup code here, to run once:

pinMode(STCP_Pin,OUTPUT);

pinMode(SHCP_Pin,OUTPUT);

pinMode(DS_Pin,OUTPUT);}void loop() {peripheral_loop();// TODO: put your main code here, to run repeatedly:

digitalWrite(STCP_Pin,LOW);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, 0xDF);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, table[0]);

digitalWrite(STCP_Pin,HIGH);

delay(500);

digitalWrite(STCP_Pin,LOW);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, 0xEF);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, table[1]);

digitalWrite(STCP_Pin,HIGH);

delay(500);

digitalWrite(STCP_Pin,LOW);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, 0xF7);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, table[2]);

digitalWrite(STCP_Pin,HIGH);

delay(500);

digitalWrite(STCP_Pin,LOW);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, 0xFB);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, table[3]);

digitalWrite(STCP_Pin,HIGH);

delay(500);

digitalWrite(STCP_Pin,LOW);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, 0xFD);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, table[4]);

digitalWrite(STCP_Pin,HIGH);

delay(500);

digitalWrite(STCP_Pin,LOW);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, 0xFE);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, table[5]);

digitalWrite(STCP_Pin,HIGH);

delay(500);}

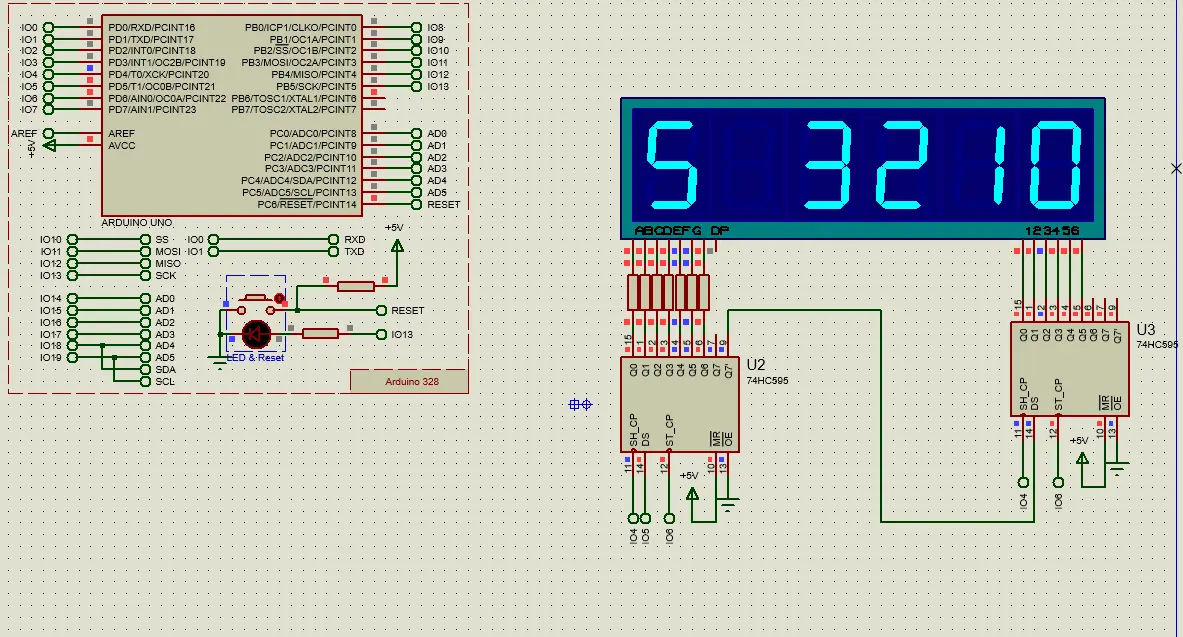

我們接下來把速度提一提，延時改成50ms

感覺還是有點慢，我們再提點速度，改成10ms

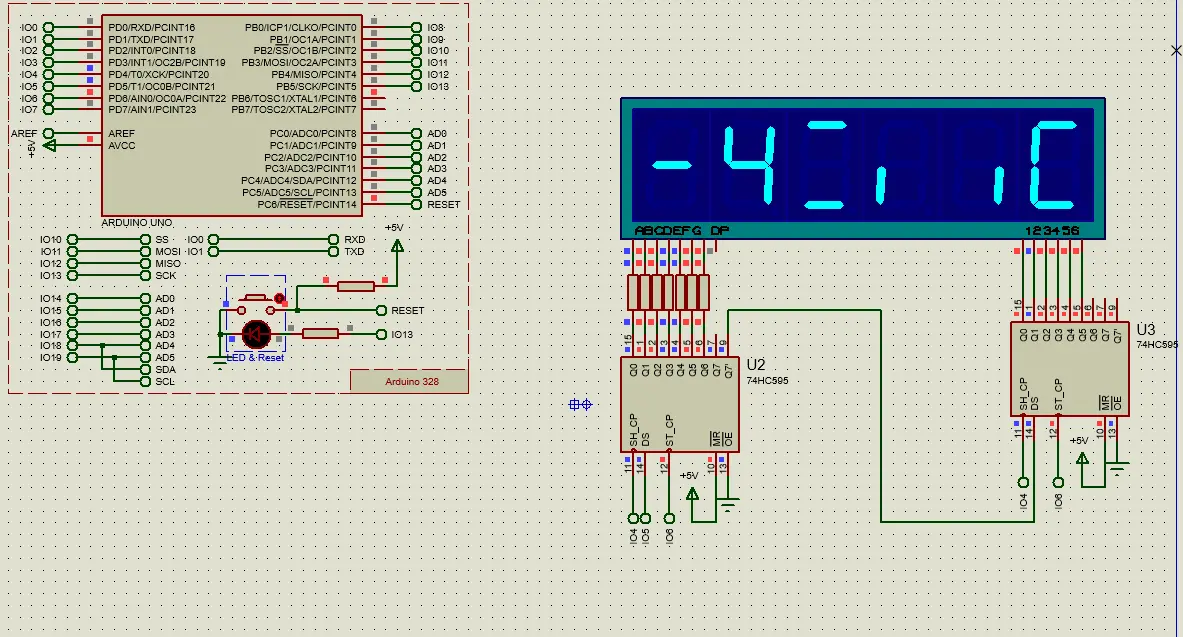

但是，感覺顯示有點亂，我們嘗試在每個數碼管顯示過后給它關閉，在電視機鄰域有個專業的名詞叫消隱

    digitalWrite(STCP_Pin,LOW);
    shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, 0xDF);
    shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, table[0]);
    digitalWrite(STCP_Pin,HIGH);
    delay(10);
    // 消隱
    digitalWrite(STCP_Pin,LOW);
    shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, 0xFF);
    shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, 0x00);
    digitalWrite(STCP_Pin,HIGH);
    delay(1);

我們再來看下效果，是不是沒有亂碼了，之前因為沒有關閉，由于人眼的余暉效應，會造成亂碼

然后我們稍微再提點速度≥50Hz的刷新率，6個數碼管，每個耗時3ms，這樣整個下來的總時間是18ms，基本上就不會看到閃爍。

    digitalWrite(STCP_Pin,LOW);
    shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, 0xDF);
    shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, table[0]);
    digitalWrite(STCP_Pin,HIGH);
    delay(2);
    // 消隱
    digitalWrite(STCP_Pin,LOW);
    shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, 0xFF);
    shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, 0x00);
    digitalWrite(STCP_Pin,HIGH);
    delay(1);

18ms刷新的效果，基本看不到閃爍的變化

文章開頭效果總代碼：

/* Main.ino file generated by New Project wizard

* Created: 周六 3月 20 2021

* Processor: Arduino Uno

* Compiler: Arduino AVR (Proteus)

char table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};void setup () {peripheral_setup();// TODO: put your setup code here, to run once:

pinMode(STCP_Pin,OUTPUT);

pinMode(SHCP_Pin,OUTPUT);

pinMode(DS_Pin,OUTPUT);}int count = 0;int sec = 0;void loop() {peripheral_loop();

count++;

if(count>50)

{

count=0;

sec++;

if(sec>10)sec=0;

}

// TODO: put your main code here, to run repeatedly:

digitalWrite(STCP_Pin,LOW);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, 0xDF);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, table[sec]);

digitalWrite(STCP_Pin,HIGH);

delay(2);

// 消隱

digitalWrite(STCP_Pin,LOW);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, 0xFF);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, 0x00);

digitalWrite(STCP_Pin,HIGH);

delay(1);

digitalWrite(STCP_Pin,LOW);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, 0xEF);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, table[sec]);

digitalWrite(STCP_Pin,HIGH);

delay(2);

digitalWrite(STCP_Pin,LOW);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, 0xFF);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, 0x00);

digitalWrite(STCP_Pin,HIGH);

delay(1);

digitalWrite(STCP_Pin,LOW);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, 0xF7);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, table[sec]);

digitalWrite(STCP_Pin,HIGH);

delay(2);

digitalWrite(STCP_Pin,LOW);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, 0xFF);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, 0x00);

digitalWrite(STCP_Pin,HIGH);

delay(1);

digitalWrite(STCP_Pin,LOW);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, 0xFB);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, table[sec]);

digitalWrite(STCP_Pin,HIGH);

delay(2);

digitalWrite(STCP_Pin,LOW);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, 0xFF);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, 0x00);

digitalWrite(STCP_Pin,HIGH);

delay(1);

digitalWrite(STCP_Pin,LOW);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, 0xFD);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, table[sec]);

digitalWrite(STCP_Pin,HIGH);

delay(2);

digitalWrite(STCP_Pin,LOW);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, 0xFF);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, 0x00);

digitalWrite(STCP_Pin,HIGH);

delay(1);

digitalWrite(STCP_Pin,LOW);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, 0xFE);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, table[sec]);

digitalWrite(STCP_Pin,HIGH);

delay(2);

digitalWrite(STCP_Pin,LOW);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, 0xFF);

shiftOut(DS_Pin,SHCP_Pin,MSBFIRST, 0x00);

digitalWrite(STCP_Pin,HIGH);

delay(1);}

總結

復雜的原理來自多年實驗的總結，同樣也來自生活實踐。
