Espressif-IDE 環境搭建參看 ESP32學習筆記（50）——搭建環境、編譯燒寫（Windows+Espressif-IDE）

一、搭建環境

1.1 官方資料

ESP-IDF 編程指南

1.2 下載ESP-IDF工具安裝器

官網下載：https://docs.espressif.com/projects/esp-idf/zh_CN/latest/esp32/get-started/windows-setup.html#esp-idf
百度網盤：https://pan.baidu.com/s/1j2issH8Z_grW746D0ortgA 提取碼：1nw6

• 打開 esp-idf-tools-setup-online-2.5.exe

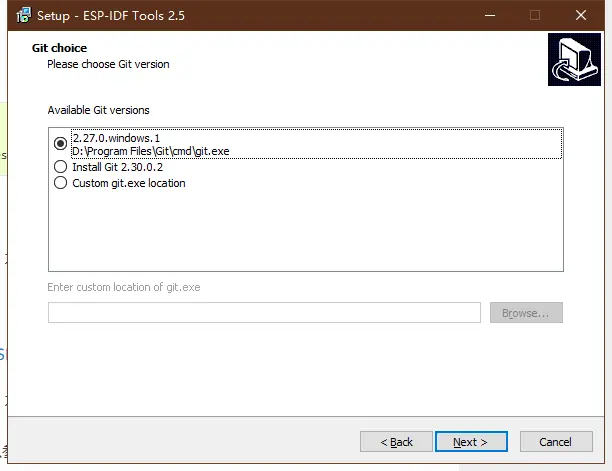

• 選擇 Git

• 下載 ESP-IDF

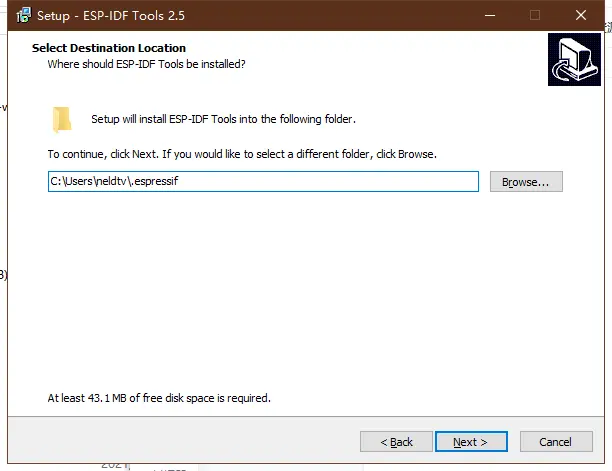

• 安裝 ESP-IDF Tools
  ESP-IDF 編譯系統不支持帶有空格的路徑

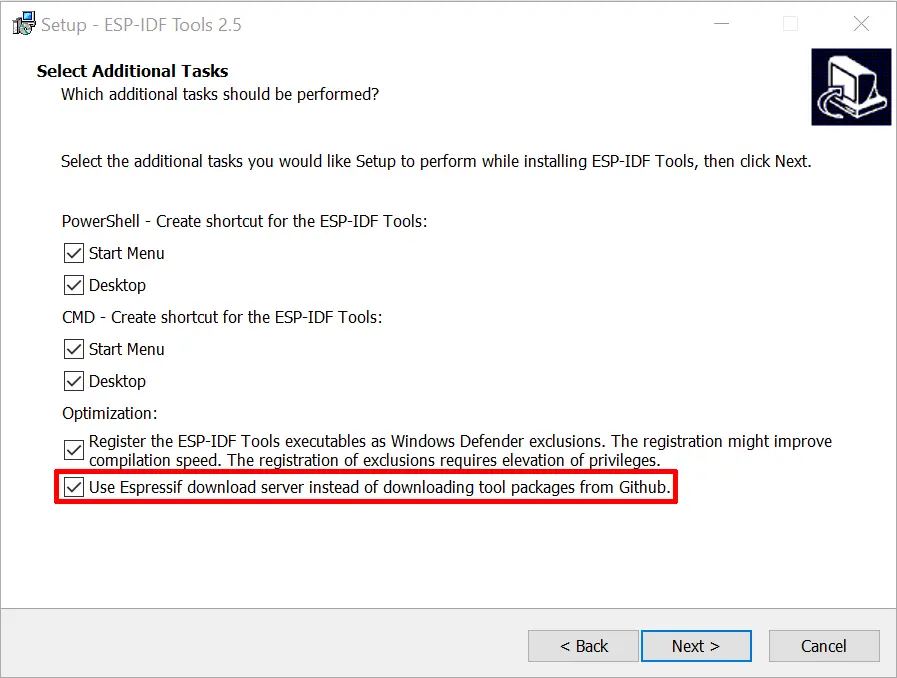

• 如果希望在運行 ESP-IDF 工具安裝器時優先選擇 Espressif 下載服務器，請在安裝程序窗口中勾選 Use Espressif download server instead of downloading tool packages from GitHub. 選項。

• 安裝完成
  桌面出現 ESP-IDF Command Prompt (cmd.exe) 和 ESP-IDF PowerShell

1.3 設置環境變量

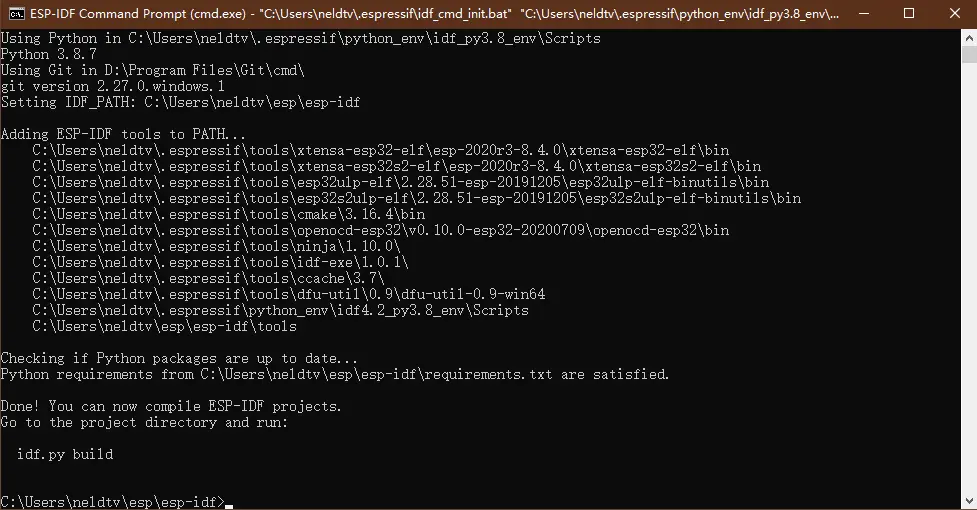

打開 ESP-IDF Command Prompt (cmd.exe) 即自動完成環境變量設置

或者在當下命令提示符窗口手動輸入

%userprofile%espesp-idfexport.bat

二、編譯

1. 打開 ESP-IDF Command Prompt (cmd.exe)

2. 進入例程目錄：

cd examplesget-startedhello_world

1. 進行編譯

idf.py build

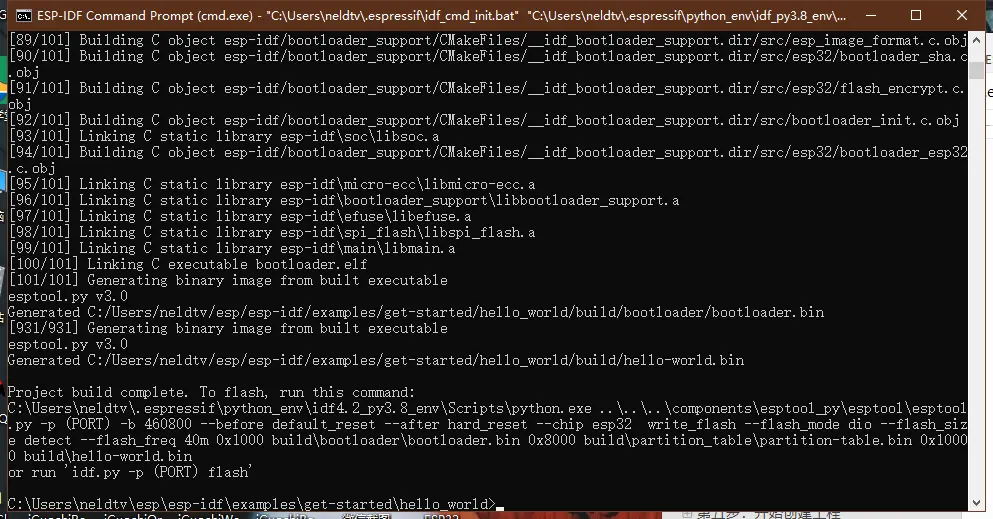

1. 編譯完成

三、燒寫

3.1 編譯環境中燒寫

1. 燒錄前先配置模組的flash大小：
   輸入命令 idf.py menuconfig 打開配置界面

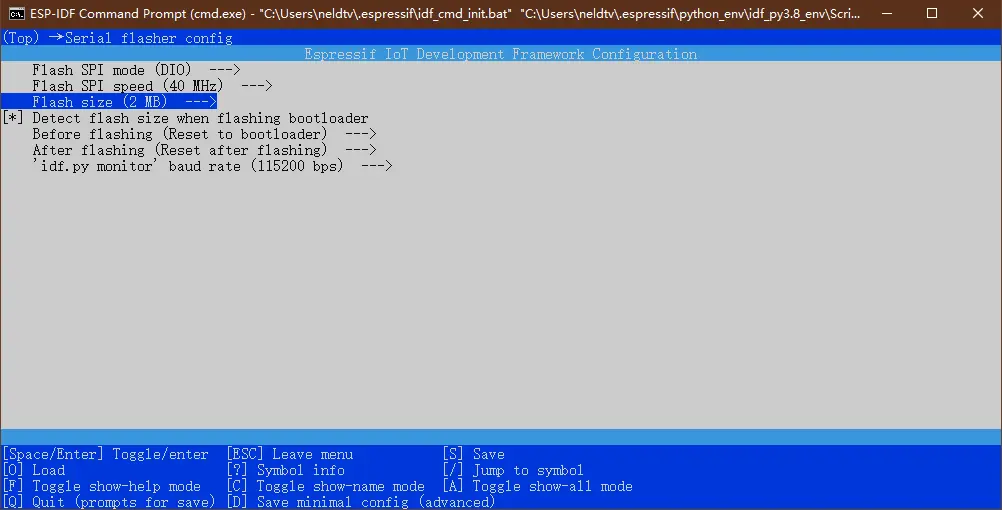

進入Serial flasher config，按需將 Flash size 改為自己的大小。比較常用的兩個模組：安信可ESP-32S、樂鑫ESP32-WROOM-32，flash 都是 4MB。連續按 Esc 退出，按 s 保存。

1. 查看端口號

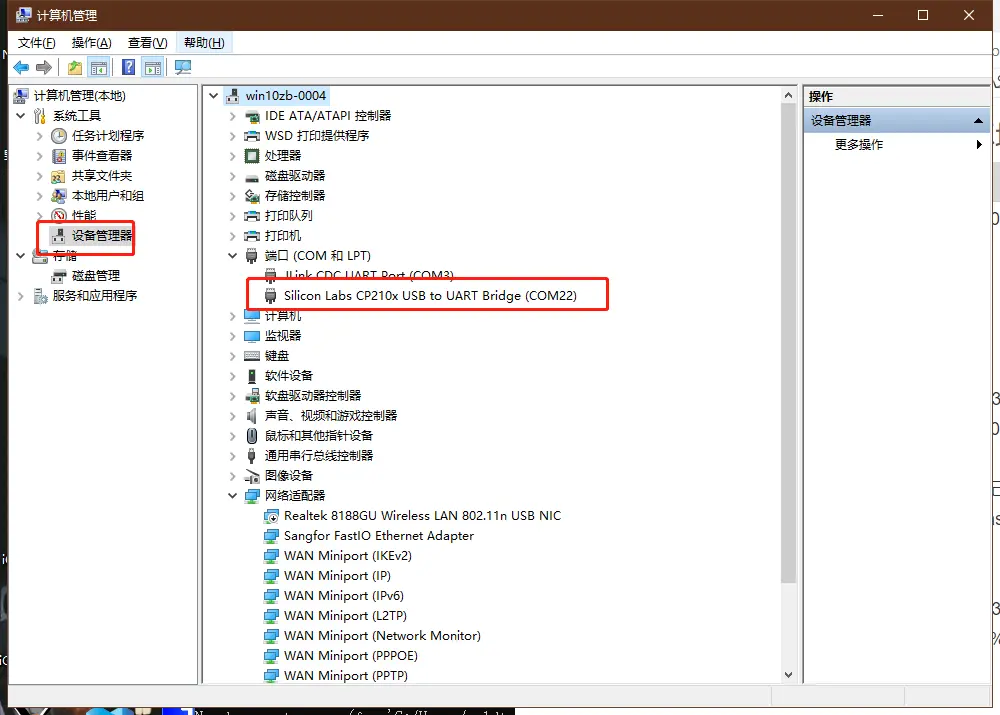

   開發板連接電腦。設備管理器查看開發板的端口號 COM22







2. 燒錄執行

idf.py -p PORT flash

其中PORT是連接開發板的端口。如COM22，命令為idf.py -p COM22 flash。

這將編譯應用程序和所有 ESP_IDF 組件，生成引導加載程序，分區表和應用程序二進制文件，并將這些二進制文件閃存到 ESP32 板上。

esptool.py v3.0

Generated C:/Users/neldtv/esp/esp-idf/examples/get-started/hello_world/build/bootloader/bootloader.bin

[783/784] Generating binary image from built executable

esptool.py v3.0

Generated C:/Users/neldtv/esp/esp-idf/examples/get-started/hello_world/build/hello-world.bin

[783/784] cmd.exe /C 'cd /D C:Usersneldtvespesp-idfco...eldtv/esp/esp-idf/components/esptool_py/run_esptool.cmake'

esptool.py --chip esp32 -p COM22 -b 460800 --before=default_reset --after=hard_reset write_flash --flash_mode dio --flash_freq 40m --flash_size 4MB 0x8000 partition_table/partition-table.bin 0x1000 bootloader/bootloader.bin 0x10000 hello-world.bin

esptool.py v3.0

Serial port COM22

Connecting........_____....._____....._____....._____....._____....._____....._____

我用的是 ESP32-LyraT V4.3 開發板，出現Connecting的時候按住 Boot 鍵，再按一下 RST 鍵，進入燒錄模式。

然后，出現了超時，一直燒錄不成功：

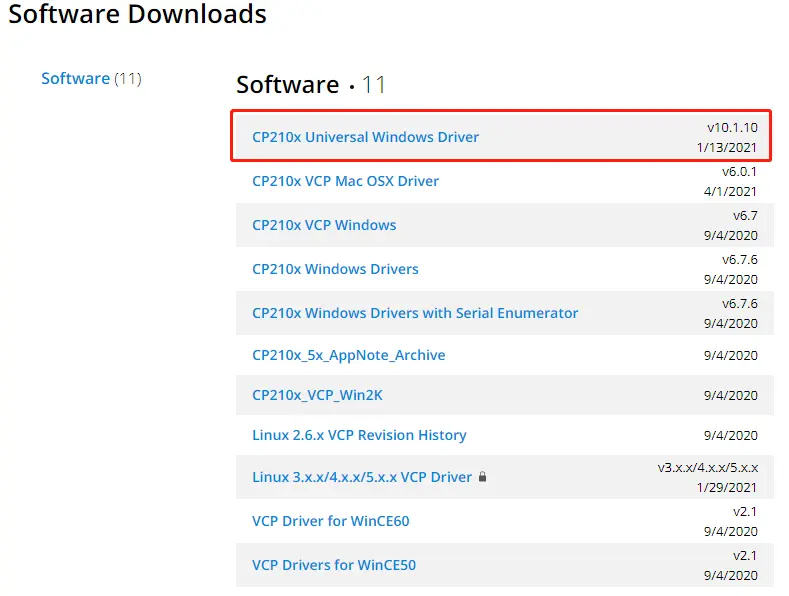

然后我到 CP210x USB to UART Bridge VCP Drivers 上，下載安裝驅動 CP210x Universal Windows Driver v10.1.10 之后就能下載了

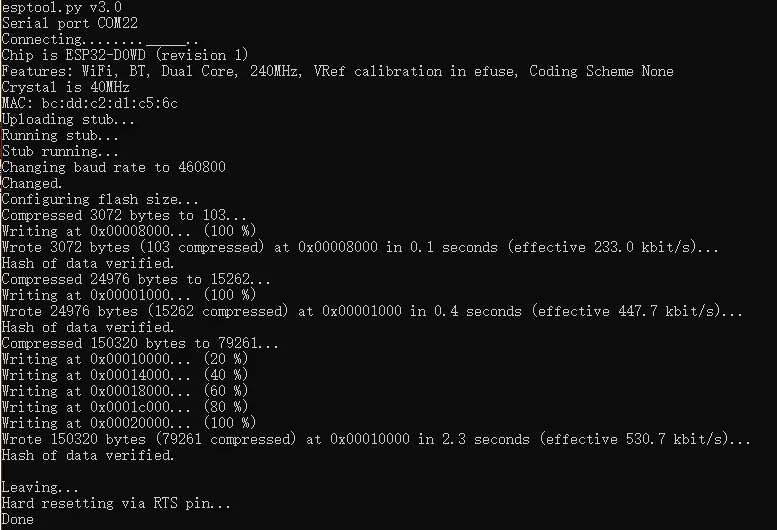

1. 下載完成

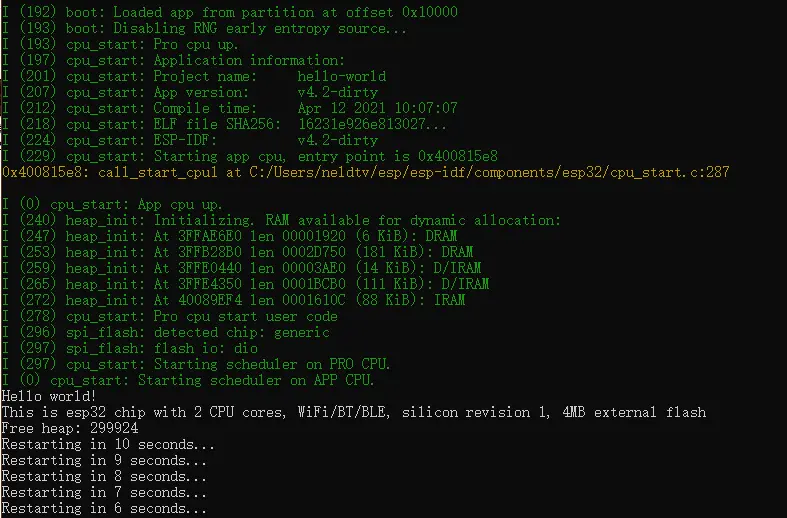

1. 串口調試

idf.py -p PORT monitor

其中PORT是連接開發板的端口。如COM22，命令為idf.py -p COM22 monitor。

3.2 燒錄工具燒寫

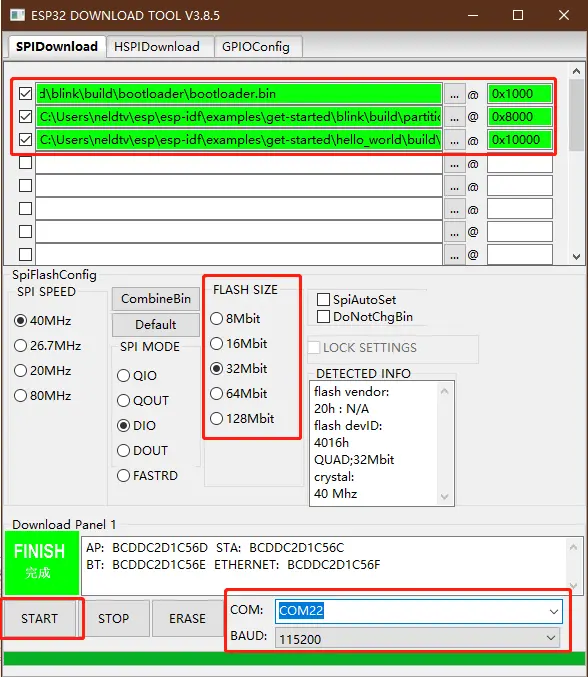

flash_download_tool_v3.8.5
鏈接：https://www.espressif.com/zh-hans/support/download/other-tools

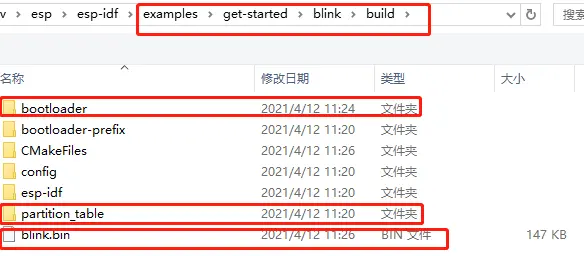

然后按照 idf.py -p COM22 monitor 中提示的文件和燒錄地址

四、常用命令

五、Visual Studio Code

只用來編寫代碼，編譯報錯（我反正是這樣），編譯和燒寫還是推薦用 ESP-IDF Command Prompt (cmd.exe)

官網下載：https://code.visualstudio.com
百度網盤：https://pan.baidu.com/s/1R62HT0PVmVzMwOXtCmIQwA 提取碼：g9fb

5.1 設置中文顯示

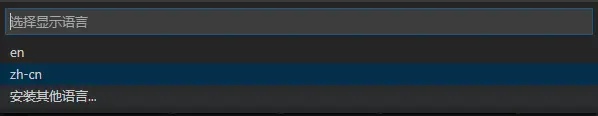

按 Shirf+Ctrl+P 在搜索框輸入 Configure Display Language

選擇中文包進行安裝

5.2 安裝Espressif IDF插件

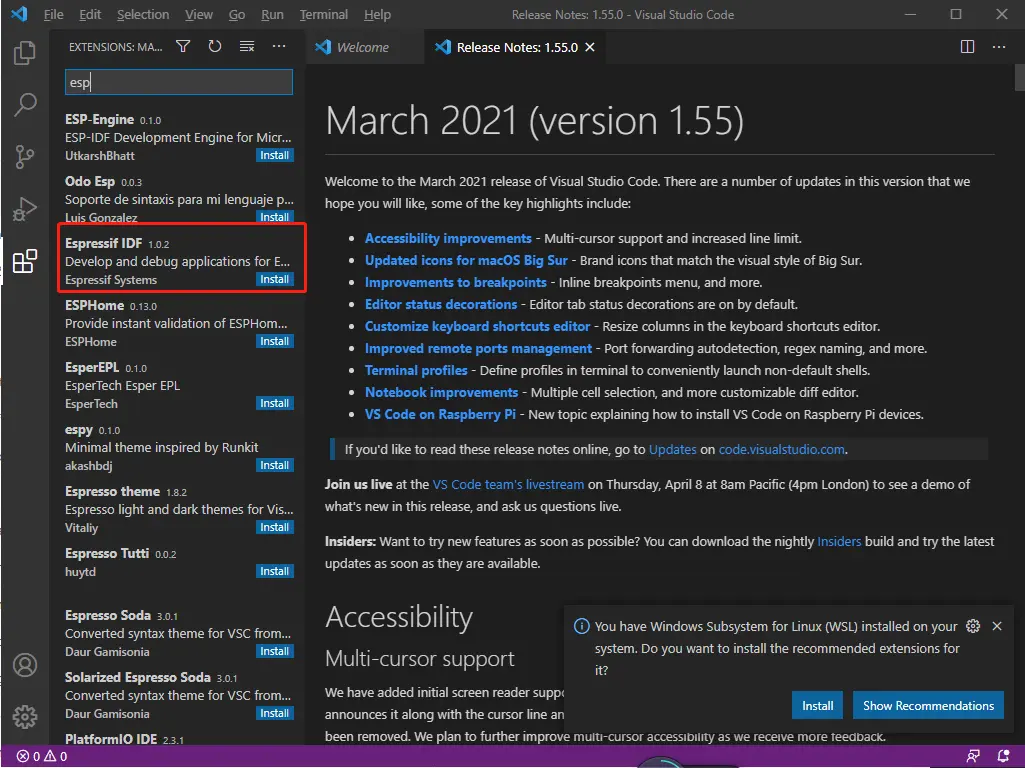

• 點擊 擴展(Ctrl+Shift+X)，輸入 esp，找到 Espressif IDF 進行安裝

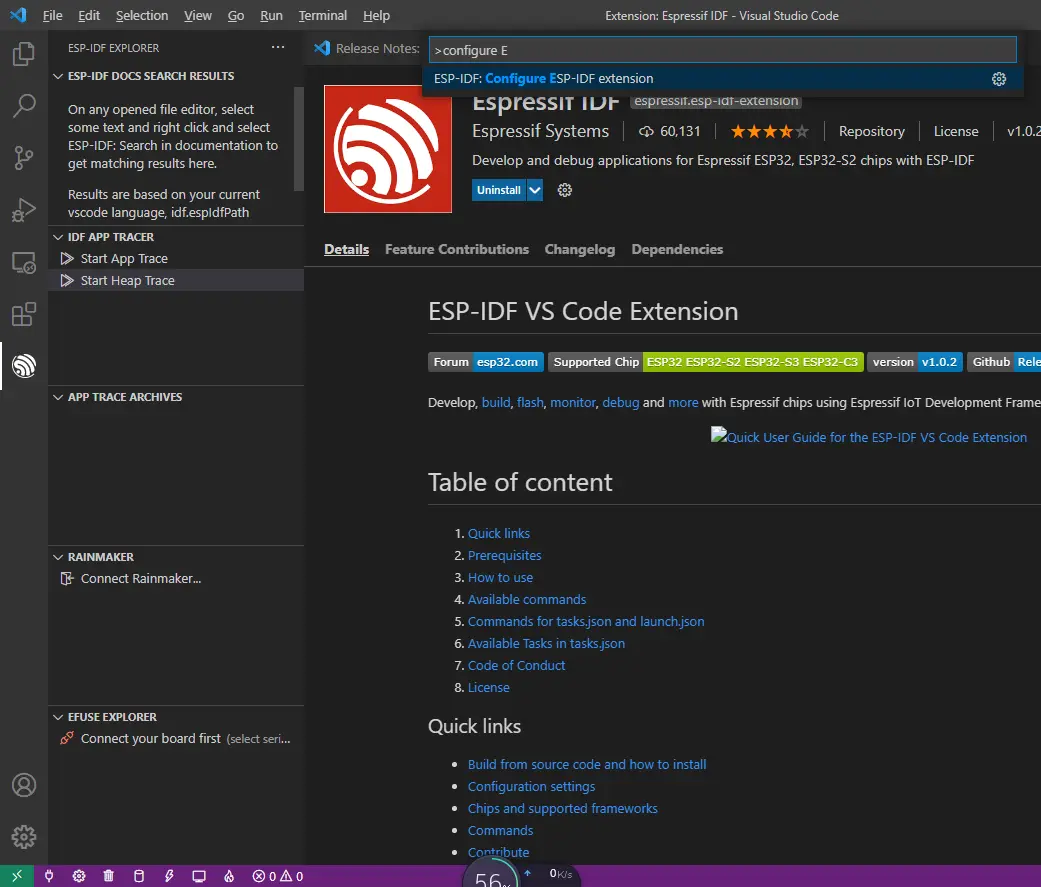

• 點擊 查看 - 命令面板(Ctrl+Shift+P)。輸入 configure esp-idf extension，點擊。

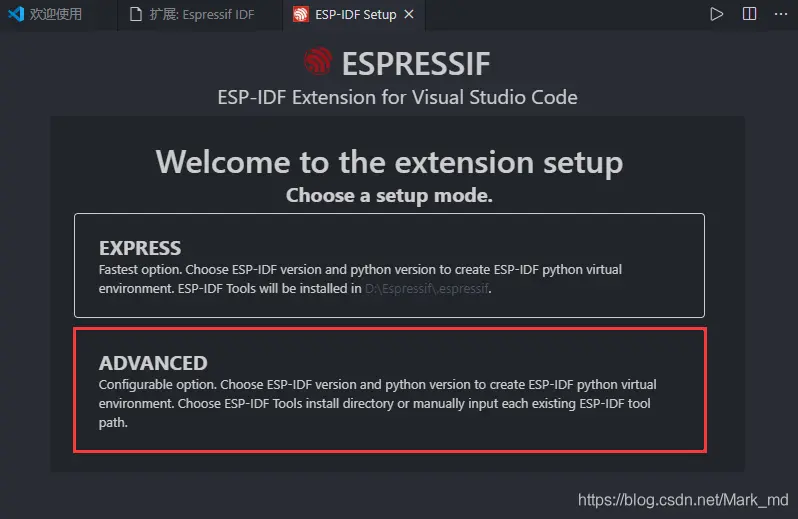

• 使用 ADVANCED 安裝

• 選擇本地 ESP-IDF 安裝方式，選擇 ESP-IDF 的路徑

• ESP-IDF Tools 也同樣選擇本地

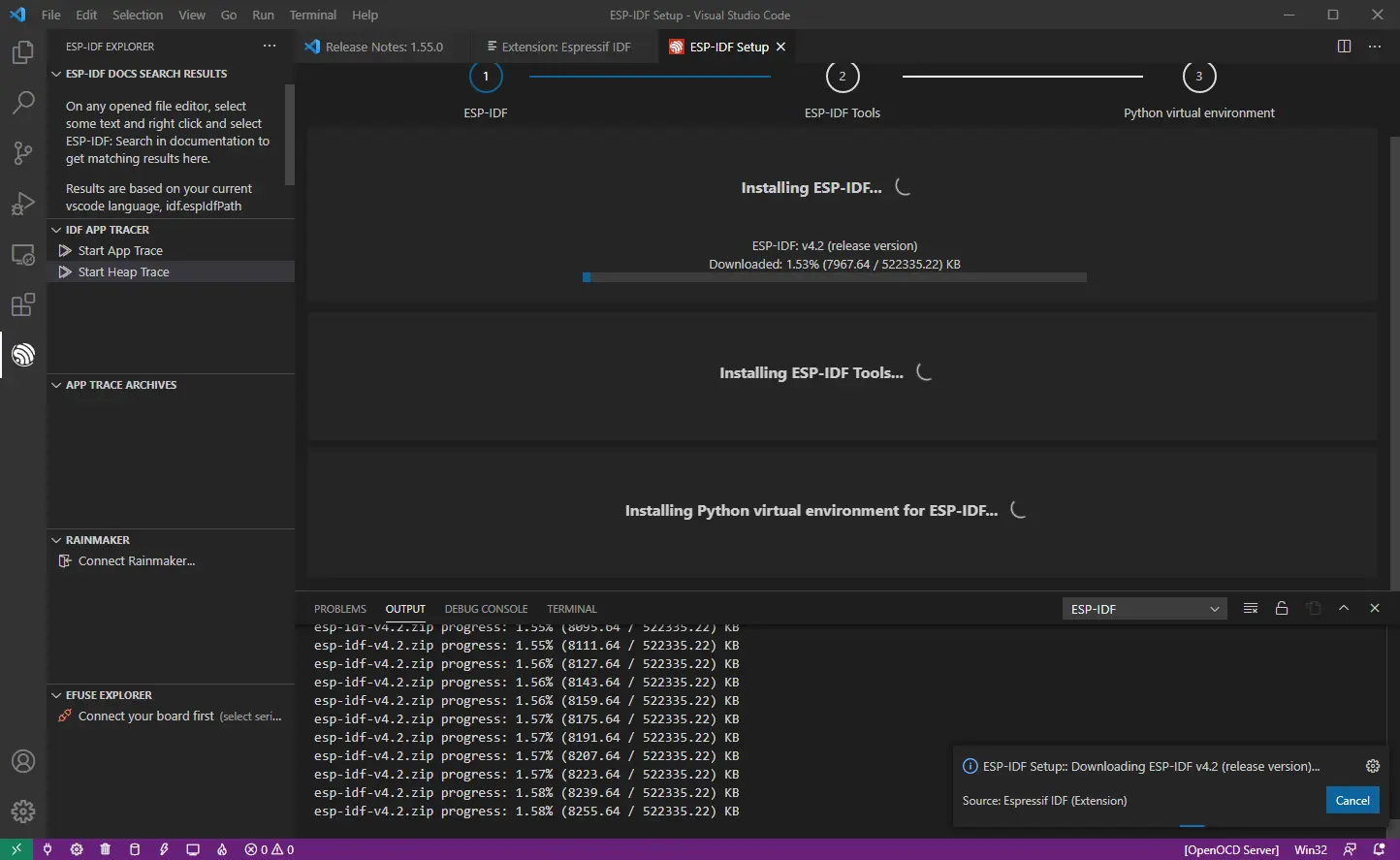

• 自動安裝擴展插件中，等待

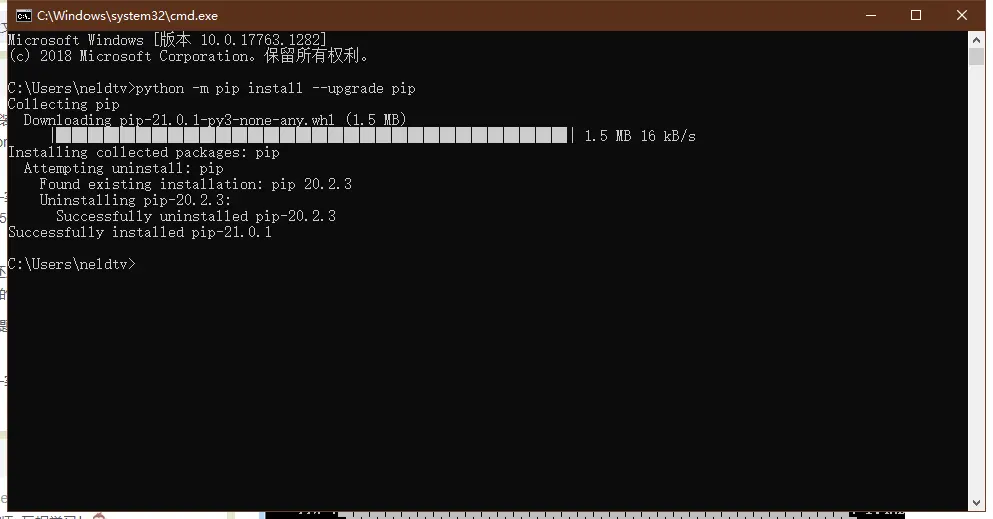

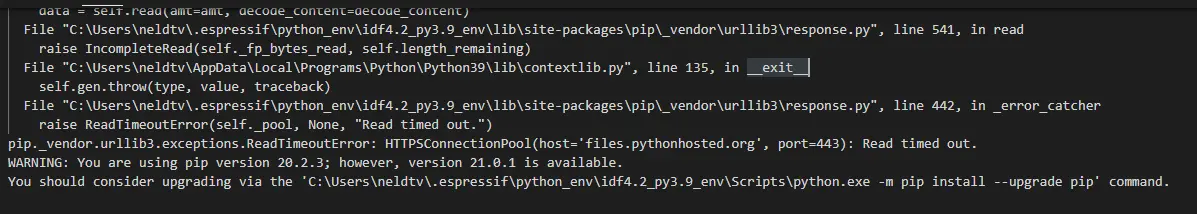

• 報錯：pip版本不夠，打開cmd，輸入 python -m pip install --upgrade pip

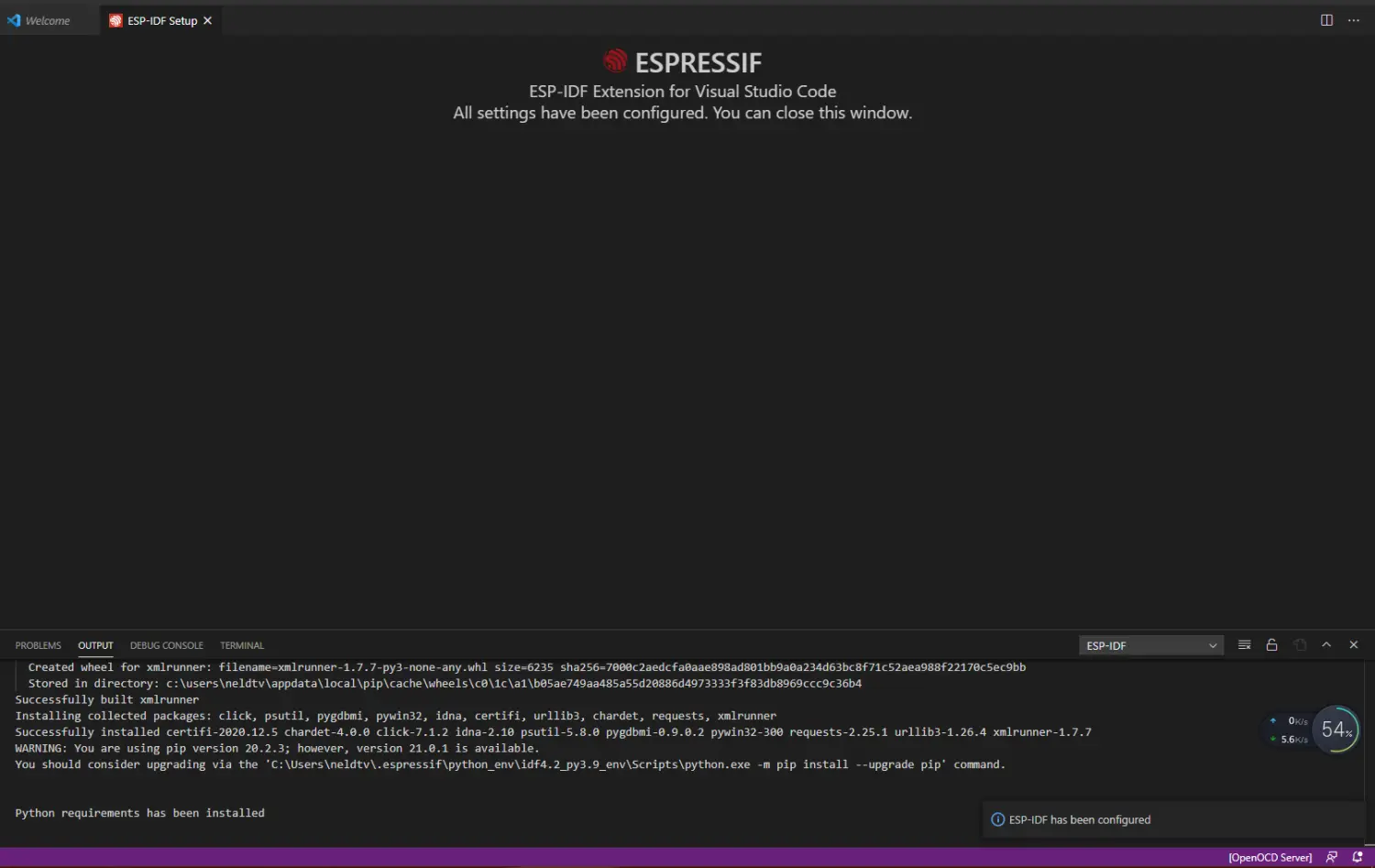

• 安裝完成

更多使用 VS Code 進行編譯燒錄的步驟，查看一下參考鏈接
