一、背景

1.1 GATT協議

GATT（Generic Attributes Profile）的縮寫，中文是通用屬性協議，是已連接的低功耗藍牙設備之間進行通信的協議。

一旦兩個設備建立起了連接，GATT 就開始起作用了，這也意味著，你必需完成前面的GAP協議。

GATT使用了 ATT（Attribute Protocol）協議，ATT 協議把 Service，Characteristic 對應的數據保存在一個查找表中，查找表使用 16bit ID 作為每一項的索引。

GATT定義的多層數據結構簡要概括起來就是 服務（Service） 可以包含多個 特征（Characteristic），每個特征包含 屬性（Properties） 和 值（Value），還可以包含多個 描述（Descriptor）。

1.2 屬性協議（ATT）

屬性協議層 負責數據檢索，允許一個設備暴露一些數據塊給其他設備，其他設備稱之為“屬性”。

在ATT環境中，展示屬性的設備稱之為服務器，與它配對的設備稱之為客戶端。鏈路層的主機從機和這里的服務器、客服端是兩種概念，主設備既可以是服務器，也可以是客戶端。從設備毅然。

1.3 GATT通信中角色

從GATT的角度來看，處于連接狀態時的兩個設備，它們各自充當兩種角色中的一種：
服務端（Server）
包含被GATT客戶端讀取或寫入的特征數據的設備。
客戶端（Client）
從GATT服務器中讀取數據或向GATT服務器寫入數據的設備。

外圍設備（從機）作為 GATT 服務端（Server），它維持了 ATT 的查找表以及 service 和 characteristic 的定義；

客戶端和服務器的GATT角色獨立于外圍設備和中央設備的GAP角色。外圍設備可以是GATT客戶端或GATT服務器，中心可以是GATT客戶端或GATT服務器。


1.4 Bluedroid主機架構

在 ESP-IDF 中，使用經過大量修改后的 BLUEDROID 作為藍牙主機 (Classic BT + BLE)。BLUEDROID 擁有較為完善的功能，?持常用的規范和架構設計，同時也較為復雜。經過大量修改后，BLUEDROID 保留了大多數 BTA 層以下的代碼，幾乎完全刪去了 BTIF 層的代碼，使用了較為精簡的 BTC 層作為內置規范及 Misc 控制層。修改后的 BLUEDROID 及其與控制器之間的關系如下圖：

二、API說明

以下 GATT 接口位于 bt/host/bluedroid/api/include/api/esp_gattc_api.h

2.1 esp_ble_gattc_search_service

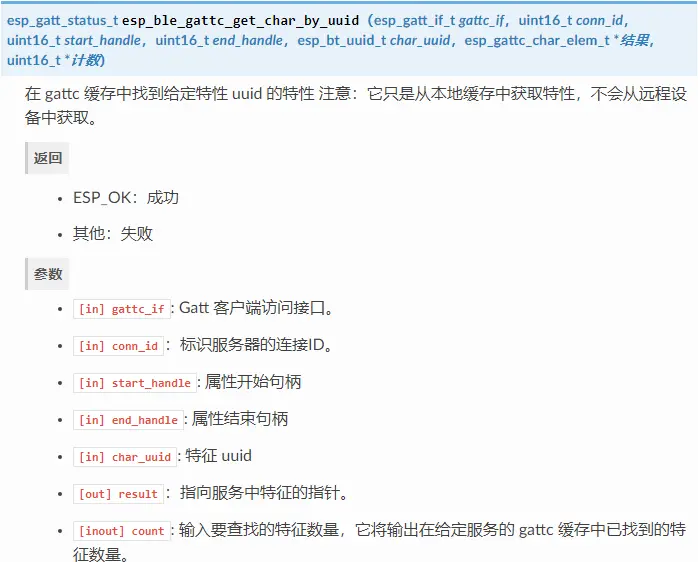

2.2 esp_ble_gattc_get_char_by_uuid

2.3 esp_ble_gattc_get_descr_by_char_handle

2.4 esp_ble_gattc_get_attr_count

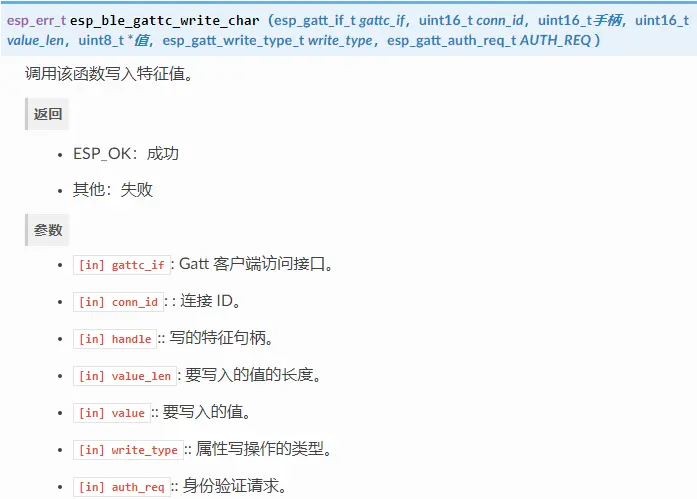

2.5 esp_ble_gattc_write_char

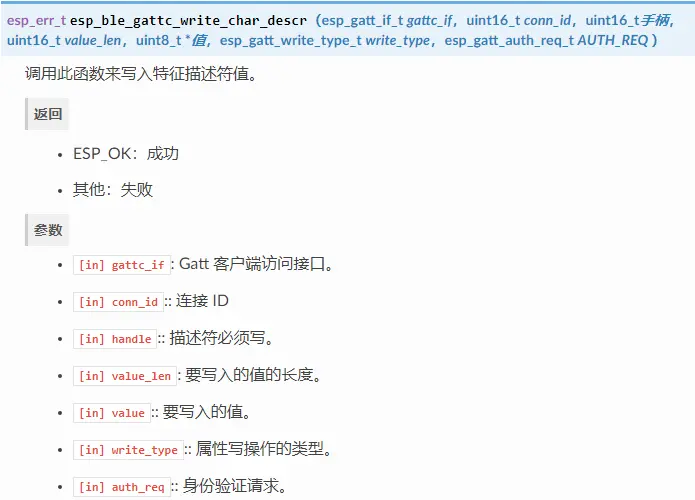

2.6 esp_ble_gattc_write_char_descr

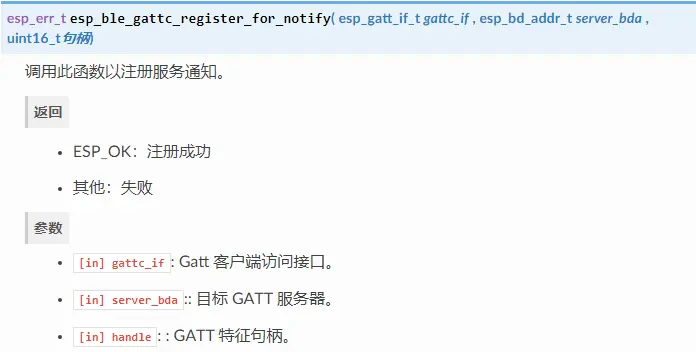

2.7 esp_ble_gattc_register_for_notify

三、發現服務

本篇是關于GATT客戶端發現服務和讀寫特征值，連接服務端的流程查看 ESP32學習筆記（32）——BLE GAP主機端連接

MTU配置事件還用于開始發現客戶端剛剛連接到的服務器中可用的服務。要發現服務，可以使用esp_ble_gattc_search_service()函數。該函數的參數包括GATT接口、應用程序配置文件連接ID和客戶端感興趣的應用程序UUID。

我們正在尋找的服務定義為：

#define REMOTE_SERVICE_UUID        0x00FFstatic esp_bt_uuid_t remote_filter_service_uuid = {

    .len = ESP_UUID_LEN_16,

    .uuid = {.uuid16 = REMOTE_SERVICE_UUID,},};

隨后進行查找服務：

esp_ble_gattc_search_service(gattc_if, param->cfg_mtu.conn_id, &remote_filter_service_uuid);

        break;

找到的服務結果（如果有的話）將從ESP_GATTC_SEARCH_RES_EVT返回。對于找到的每個服務，將觸發事件來打印所發現服務的信息，具體取決于UUID的大小：

 case ESP_GATTC_SEARCH_RES_EVT: {

        esp_gatt_srvc_id_t *srvc_id = &p_data->search_res.srvc_id;

        conn_id = p_data->search_res.conn_id;

        if (srvc_id->id.uuid.len == ESP_UUID_LEN_16 && srvc_id->id.uuid.uuid.uuid16 == REMOTE_SERVICE_UUID) {

        get_server = true;

        gl_profile_tab[PROFILE_A_APP_ID].service_start_handle = p_data->search_res.start_handle;

        gl_profile_tab[PROFILE_A_APP_ID].service_end_handle = p_data->search_res.end_handle;

        ESP_LOGI(GATTC_TAG, 'UUID16: %x', srvc_id->id.uuid.uuid.uuid16);

        }

        break;

如果客戶端找到了它要查找的服務，就將get_server標記設置為true，并保存開始句柄值和結束句柄值，稍后將使用它們來獲得該服務的所有特征。在返回所有服務結果之后，將完成搜索并觸發ESP_GATTC_SEARCH_CMPL_EVT事件。

四、獲取特征

此示例實現從預定義服務獲取特征數據。我們想要獲得特征的服務UUID是0x00FF，我們感興趣的特征UUID是0xFF01:

#define REMOTE_NOTIFY_CHAR_UUID    0xFF01

使用esp_gatt_srvc_id_t結構定義服務：

/**

 * @brief Gatt id, include uuid and instance id

 */typedef struct {

    esp_bt_uuid_t   uuid;                   /*!< UUID */

    uint8_t         inst_id;                /*!< Instance id */} __attribute__((packed)) esp_gatt_id_t;

在這個例子中，我們定義了我們想要獲取特征的服務：

static esp_gatt_srvc_id_t remote_service_id = {

    .id = {

        .uuid = {

            .len = ESP_UUID_LEN_16,

            .uuid = {.uuid16 = REMOTE_SERVICE_UUID,},

        },

        .inst_id = 0,

    },

    .is_primary = true,};

定義之后，我們可以使用esp_ble_gattc_get_characteristic()函數從該服務獲取特征，該函數在服務搜索完成并且找到了它正在尋找的服務之后，在ESP_GATTC_SEARCH_CMPL_EVT事件中調用。

case ESP_GATTC_SEARCH_CMPL_EVT:

    if (p_data->search_cmpl.status != ESP_GATT_OK){

        ESP_LOGE(GATTC_TAG, 'search service failed, error status = %x', p_data->search_cmpl.status);

        break;

    }

    conn_id = p_data->search_cmpl.conn_id;

    if (get_server){

        uint16_t count = 0;

        esp_gatt_status_t status = esp_ble_gattc_get_attr_count( gattc_if,

                          p_data->search_cmpl.conn_id,ESP_GATT_DB_CHARACTERISTIC,                                                                                                                                           gl_profile_tab[PROFILE_A_APP_ID].service_start_handle,                                                                                              gl_profile_tab[PROFILE_A_APP_ID].service_end_handle,

                                                                INVALID_HANDLE,

                                                                     &count);

        if (status != ESP_GATT_OK){

            ESP_LOGE(GATTC_TAG, 'esp_ble_gattc_get_attr_count error');

        }

        if (count > 0){

            char_elem_result = (esp_gattc_char_elem_t*)malloc                                          (sizeof(esp_gattc_char_elem_t) * count);

            if (!char_elem_result){

                ESP_LOGE(GATTC_TAG, 'gattc no mem');

            }else{

                status = esp_ble_gattc_get_char_by_uuid( gattc_if,

                                                       p_data->search_cmpl.conn_id,

                              gl_profile_tab[PROFILE_A_APP_ID].service_start_handle,

                              gl_profile_tab[PROFILE_A_APP_ID].service_end_handle,

                                                         remote_filter_char_uuid,

                                                         char_elem_result,

                                                         &count);

                if (status != ESP_GATT_OK){

                    ESP_LOGE(GATTC_TAG, 'esp_ble_gattc_get_char_by_uuid error');

                }

                /*  Every service have only one char in our 'ESP_GATTS_DEMO' demo,

                    so we used first 'char_elem_result' */

                if (count > 0 && (char_elem_result[0].properties

                                 &ESP_GATT_CHAR_PROP_BIT_NOTIFY)){

                    gl_profile_tab[PROFILE_A_APP_ID].char_handle =

                    char_elem_result[0].char_handle;

                    esp_ble_gattc_register_for_notify (gattc_if,

                                   gl_profile_tab[PROFILE_A_APP_ID].remote_bda,

                                   char_elem_result[0].char_handle);
