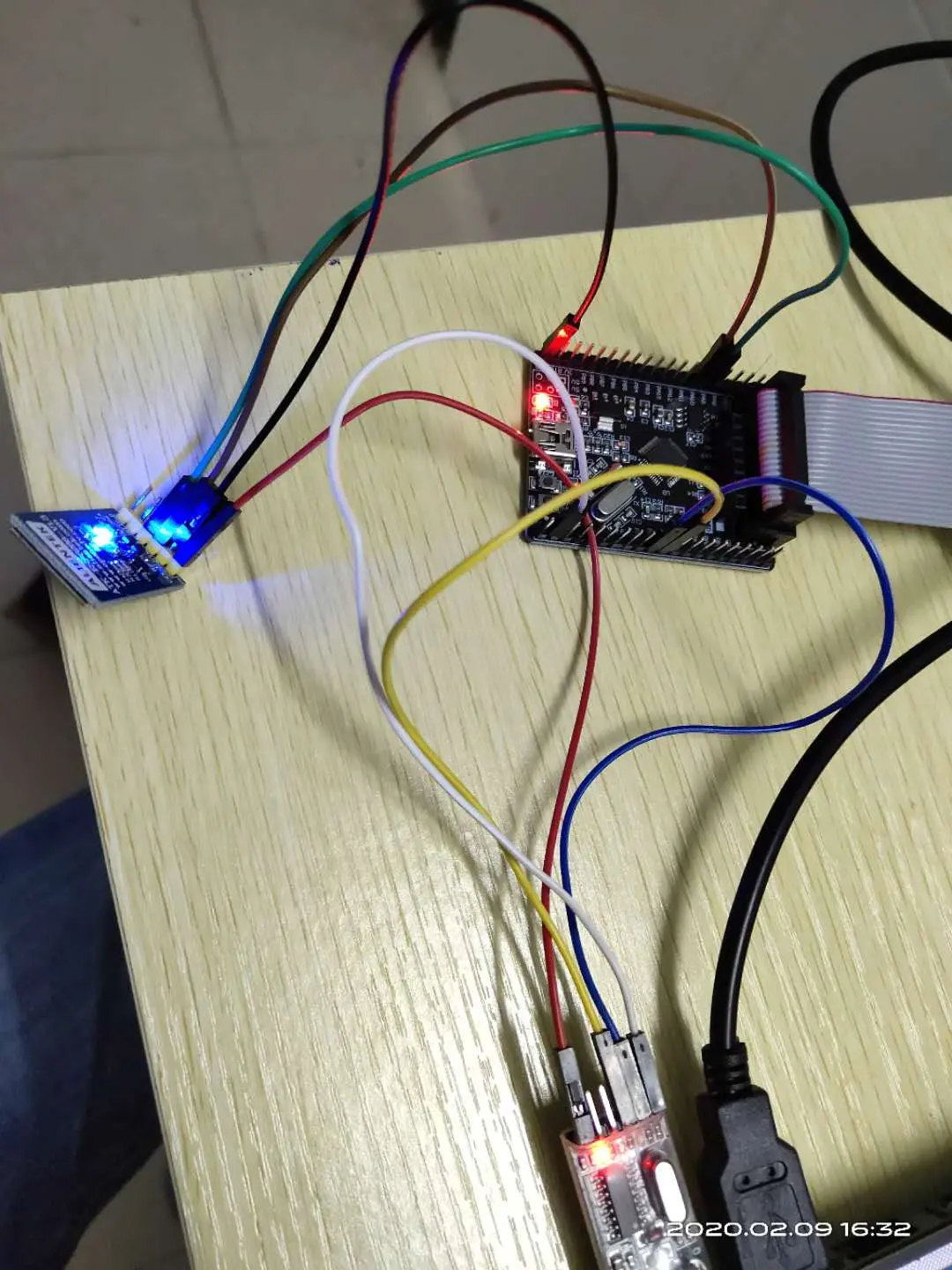

使用STM32C8T6最小系統板+ESP8266兩者通過串口連接。使用單片機的UART1串口。

PA9 - USART1(Tx)

PA10 - USART1(Rx)

注意：ESP8266必須使用5V供電

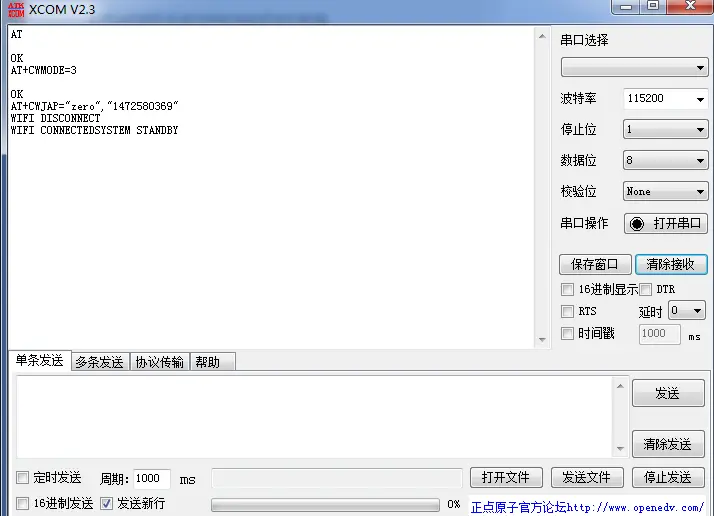

為了使得STM32接收ESP8266的數據能看到，將接收到的數據通過UART2串口發送打印在電腦上。

PA2---USART2_TX

PA3---USART2_RX

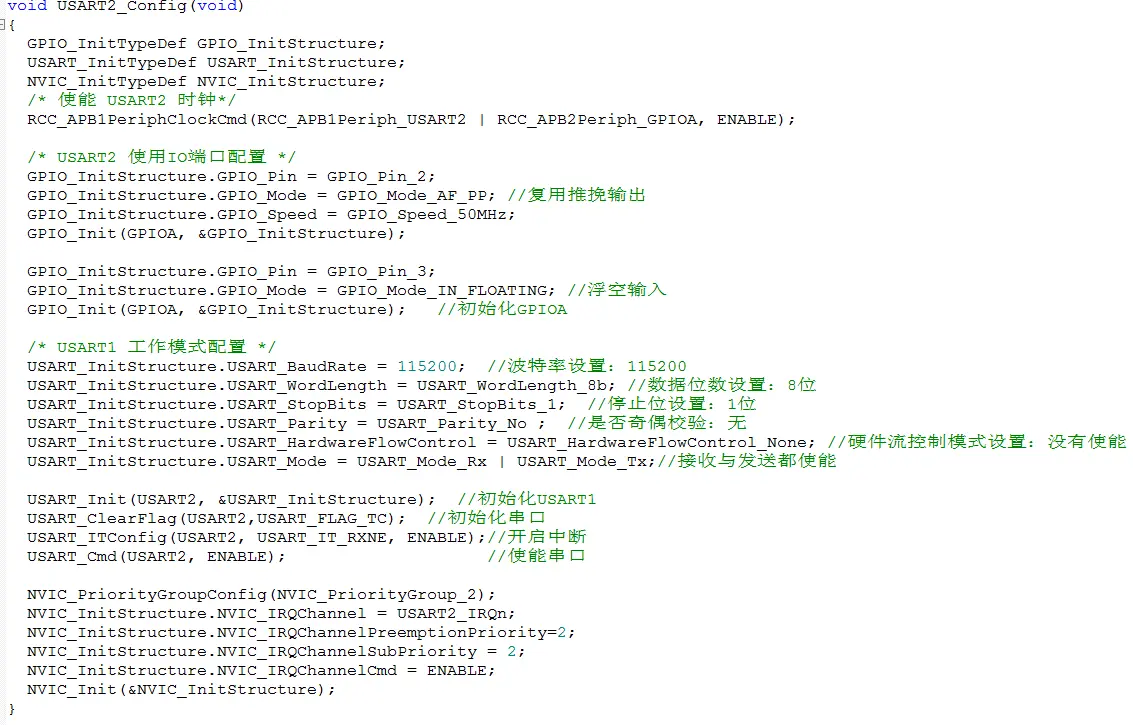

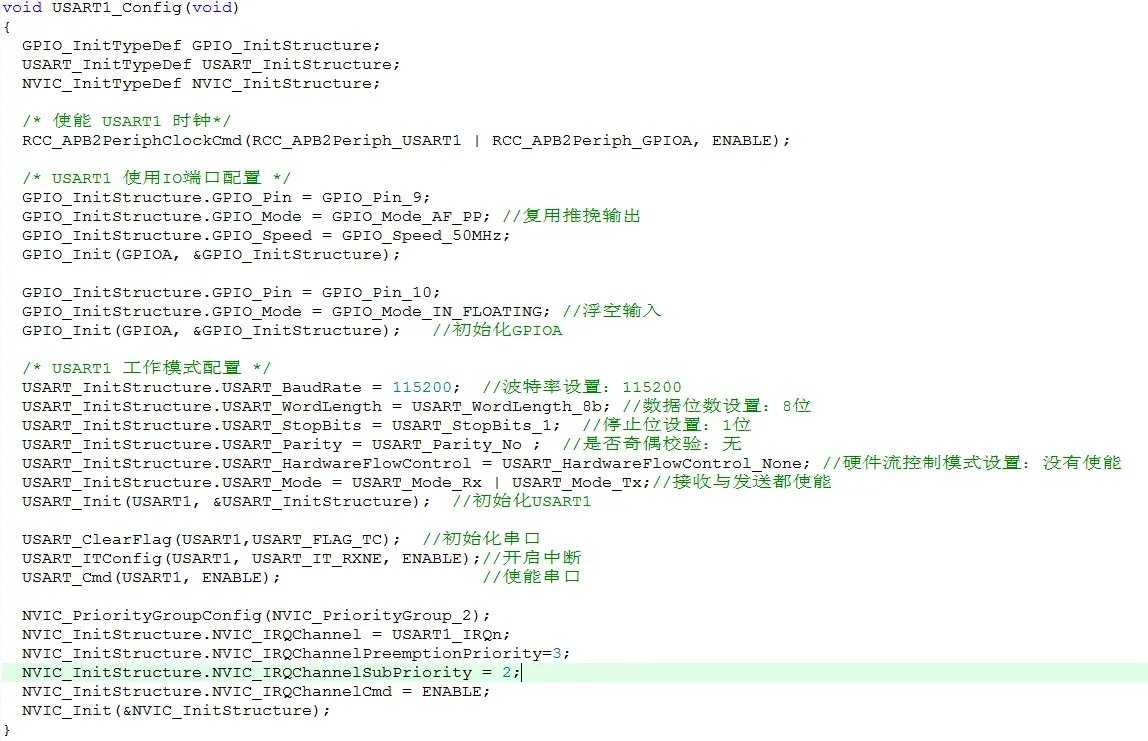

初始化UART1、UART2

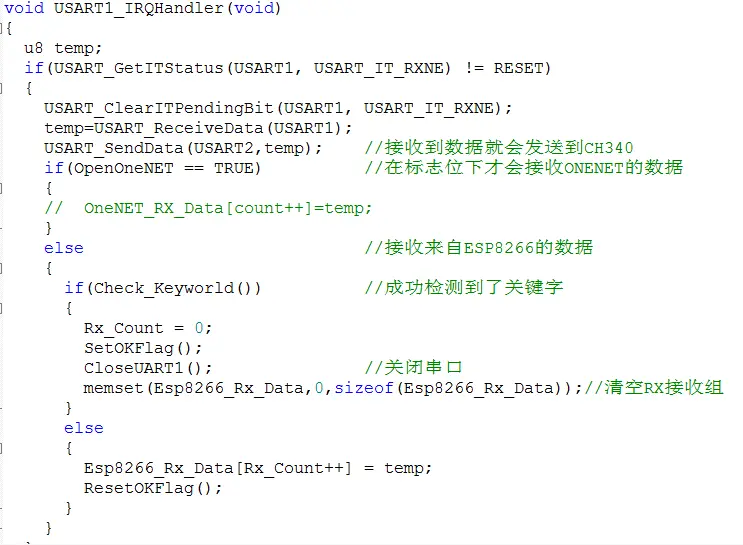

UART1接收函數

通過檢測關鍵字：比如 OK / >/ WIFI CONNECTED 來知道當前ESP是否正常工作；若有異常，則執行異常處理函數（沒有寫）

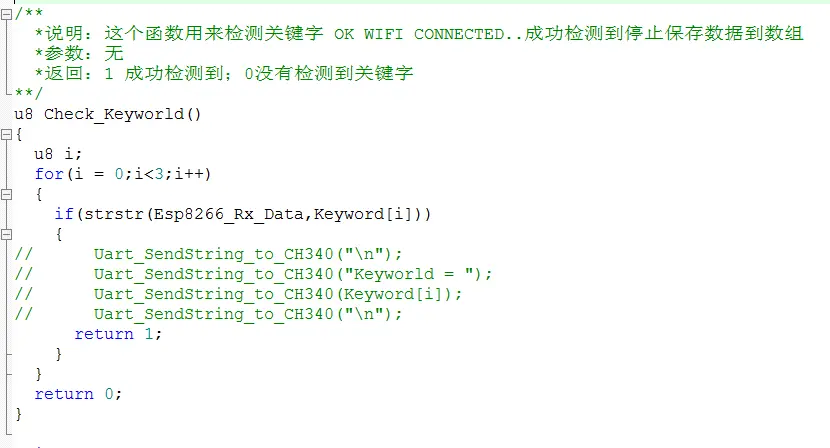

關鍵字檢測函數

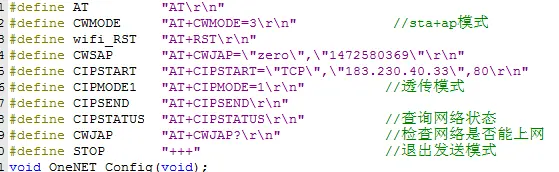

將AT指令使用宏定義這樣方便操作，容易修改

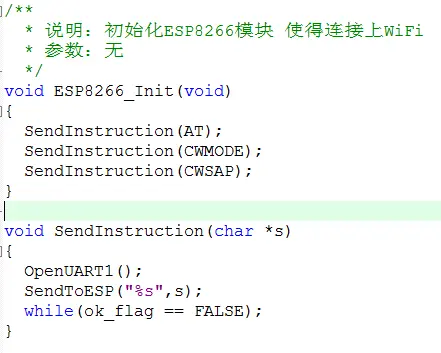

ESP8266簡單初始化，發送AT指令，配置Station模式，使其連接wifi

通過檢測標志位“ok_flag”來執行發送下一行的AT指令，這樣可以減少對延時函數的依賴，有利于識別各種錯誤情況

ESP8266成功連接WIFI后，下面進行登錄oneNET服務器，上傳數據。

關鍵字：STM32 ESP8266 引用地址：STM32結合ESP8266初始準備
