基于STM32的智能(GPS+NB-IOT)導盲系統

發布者:DazzlingSpirit最新更新時間:2025-01-02 來源: jianshu關鍵字:STM32  智能  導盲系統 手機看文章 掃描二維碼
隨時隨地手機看文章

閑來無事,用手頭STM32做個項目。

成品功能: STM32通過GPS模塊采集位置數據,通過超聲波監測距離,看前方是否有障礙物,有的話蜂鳴器提醒。數據顯示在屏幕上,通過NB-IOT(BC26)模塊連接阿里云物聯網平臺接受數據并實時監控。


材料

  • STM32ZET6開發板(戰艦V3)

  • TFT顯示屏(戰艦有我用的2.7寸的)

  • NB-IOT(BC26)模塊

  • GPS模塊(ATK-NEO-6M GPS 模塊)

  • 超聲波模塊(HCSR04)

  • 杜邦線

  • 用keil5進行開發

開始制作。

制作過程

首先測試GPS模塊,將例程下入板中測試。然后測試BC26模塊,通過AT指令接入阿里云,成功連接后再通過STM32接入阿里云實現通信。最后加入超聲波模塊。進行組合測試。https://blog.csdn.net/weixin_42320020/article/details/115556492

GPS模塊

GPS(ATK-NEO-6M GPS)模塊
設置好后,模塊接收NMEA碼并解析出我們需要的數據。

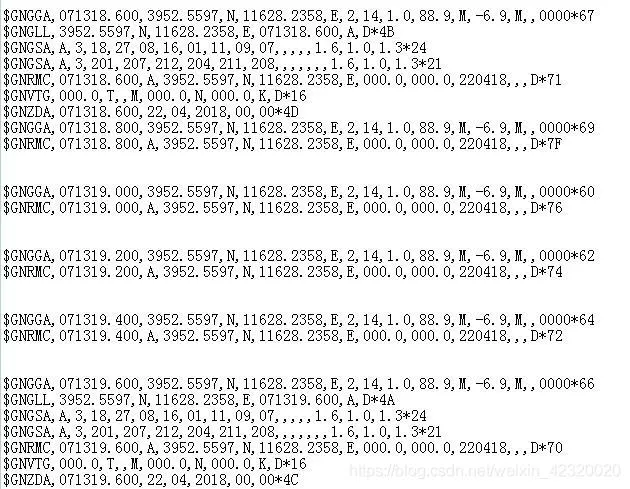

例如:

在這里插入圖片描述
每個都代表著不同的數據。可以參考:GPS的NMEA碼的詳細解釋定義
具體的模塊已經配置好了,我們使用就可以了。


硬件連接

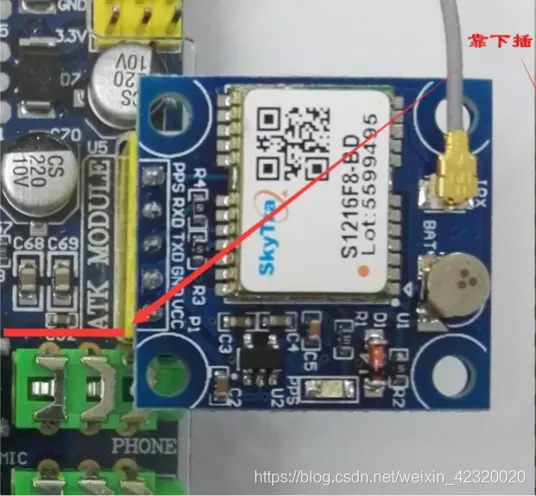

  1. 將模塊插入到開發板的ATK-MODULE接口(靠下插)即可。

在這里插入圖片描述

  1. 短接: USART3_RX 和 GBC_TX 以及 USART3_TX 和 GBC_RX。

代碼測試
  1. 將原子哥的代碼下載到板子中進行測試。

  2. 通電測試(我開始在室內,等了好久都沒有數據,后來搬到室外就有數據了,第一次連接需要等一會兒,在室外有數據之后,再回到室內就還有數據。)

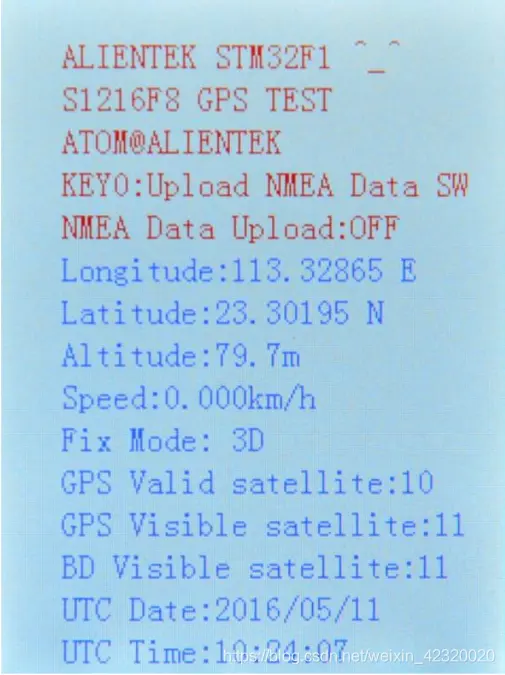

  3. 這樣即表示成功


    在這里插入圖片描述

NB-IOT(BC26)模塊

模塊配置連接阿里云可以參考我上篇文章。基于STM32的NB-IOT(BC26)的溫濕度監測系統

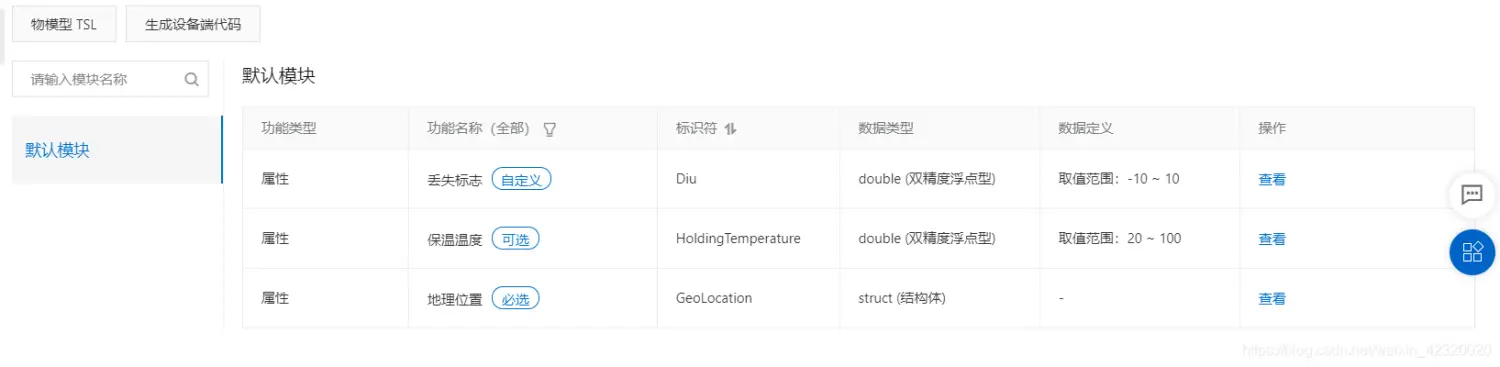

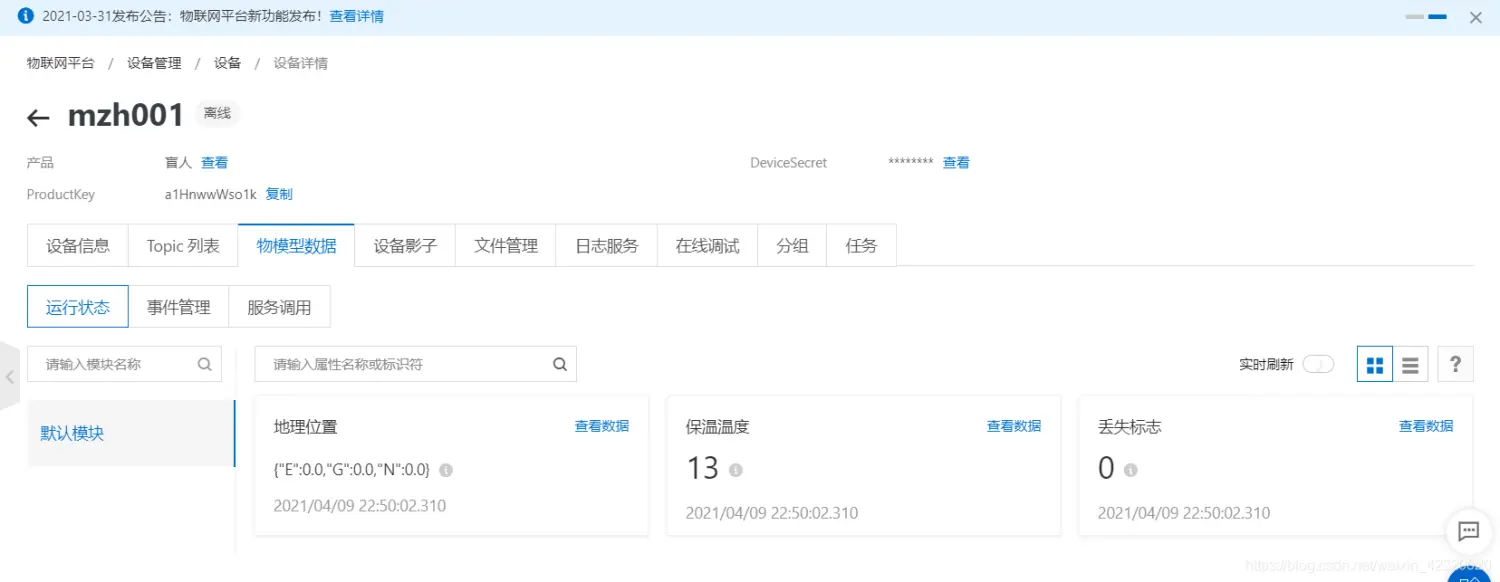

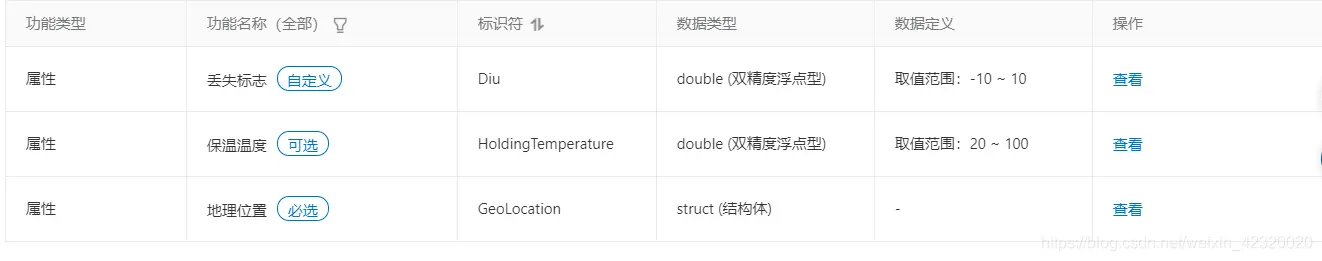

這里需要添加幾個展示。

在這里插入圖片描述


這樣BC26和阿里云對接就搞定了。

GSM模塊加入BC26代碼中

哪個作為基礎代碼都可以

  1. 將模塊代碼文件加入。

  2. 在keil中添加引入這個文件。

  3. 在主函數中添加初始化函數。

  4. 將位置數據添加到串口中。

    在這里插入圖片描述

    這里位置數據是個結構體,我們這樣打包串口位置數據。{'GeoLocation':{'E':%.5f,'N':%.5f,'G':%.1f}



  5. 進行測試。

    在這里插入圖片描述


    可以看到已經有數據了。

超聲波模塊

超聲波模塊工作原理:
(1)采用IO口TRIG觸發測距,給最少10us的高電平信號。
(2)模塊自動發送8個40khz的方波,自動檢測是否有信號返回。
(3)有信號返回,通過IO口ECHO輸出一個高電平,高電平持續時間就是超聲波從發射到返回的時間,測試距離=(高電平時間聲速(340M/s)/2(發射和回來的時間,所以要除以2))*

超聲波STM32代碼:

void Ultra_Ranging(float *p){
    u8 i;
    u32 j;
    float Ultr_Temp;
    for(i=0;i<5;i++)
    {
        TRIG_Send=1;
        delay_ms(10);
        TRIG_Send=0;
        while(!ECHO_Reci);
        while(ECHO_Reci)
        {
            delay_us(10);
            j++;
        }
        Ultr_Temp+=340/2*j*10;
        j=0;
        delay_ms(60);
    }
    *p=Ultr_Temp/5/1000000;     }

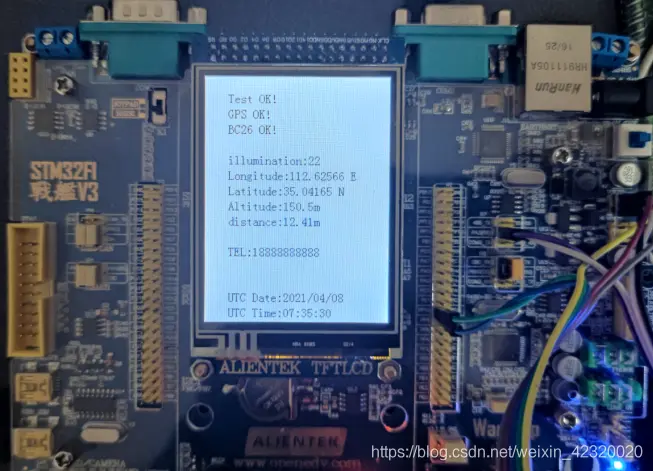

將超聲波代碼加入到寫好的代碼中。進行測試。


在這里插入圖片描述


可以看到效果跟預想的一樣。
最后加入當超聲波監測距離小于3米蜂鳴器報警。
這個項目就完成你了。
