大部分主流的燒錄器廠商均支持GD32 MCU的燒錄，如ELNEC、致遠電子、貸鋪科技、希爾特、邁斯威志、軒微、天津威磊、Segger、芯園電子、北極星電子等燒錄器廠商。燒錄方式分別有SWD和ISP，具體以燒錄器型號為準。 GD官方的GD-link燒錄工具也支持離線燒錄功能，裝載好代碼后通過按鍵即可進行脫機燒錄，需注意GD-link脫機燒錄只能裝載768K大小的文件。以下主要介紹GD-link的脫機燒錄方法。所需工具和軟件：GD-link、官網獲取最新版本GD-link Programmer上位機。

3.1 GD-link脫機燒錄硬件連接

GD-link脫機燒錄的硬件連接方式與在線下載相同，硬件接口和連接方式請參考2.5章節說明。使用GD-link脫機燒錄時GD-link無需連接到PC，但需要使用5V充電器或電源等通過USB接口對GD-link供電，需注意GD-link的接口目前僅支持3.3V輸出供電。GD-link脫機燒錄時的連接方式如圖所示。

3.2 GD-link脫機燒錄流程

1.使用GD-link通過USB連接到電腦，連接成功后GD-link上的LED2會快速閃爍。

2.在菜單欄File下點擊OPEN可以打開Bin或Hex，如果是打開Bin會有彈窗需要輸入Bin的起始地址。如圖所示

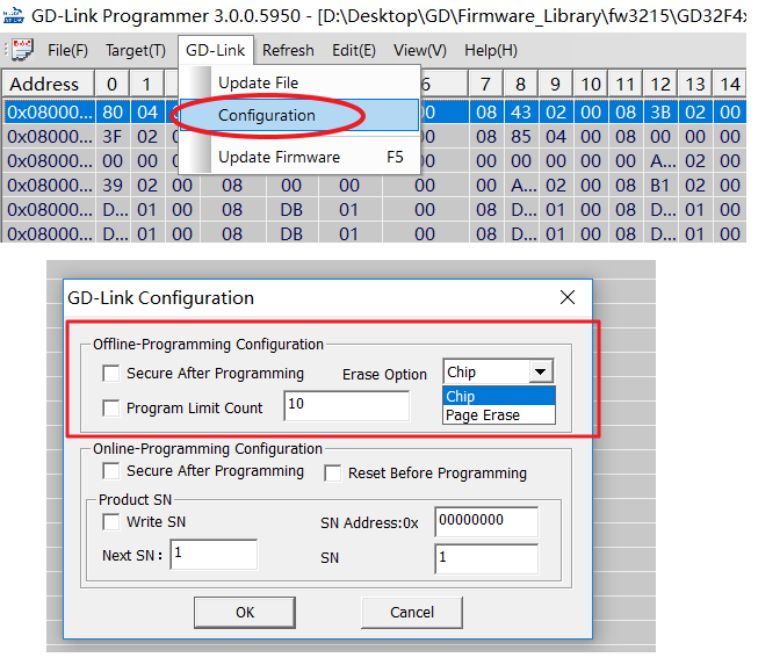

3.在菜單欄GD-link下選擇Configuration可設置脫機燒錄和在線燒錄選項。脫機燒錄在offline-program中可以選擇脫機燒錄添加安全保護（Low等級）；擦除方式可選擇全片或按Page擦除，如果分多次燒錄的場景可選擇page擦除避免擦除此前下載的內容；脫機燒錄還可以勾選Program Limit const選項并填入燒錄次數限定脫機燒錄次數，達到該燒錄次數后Bin將自動刪除需要重新裝入。如圖所示。

4.在菜單欄GD-link下選擇Updata file可以把打開的Bin或Hex裝載到GD-link中，點擊后會有彈窗確認裝載，點擊“是”即可將文件裝入GD-link內。如圖所示。

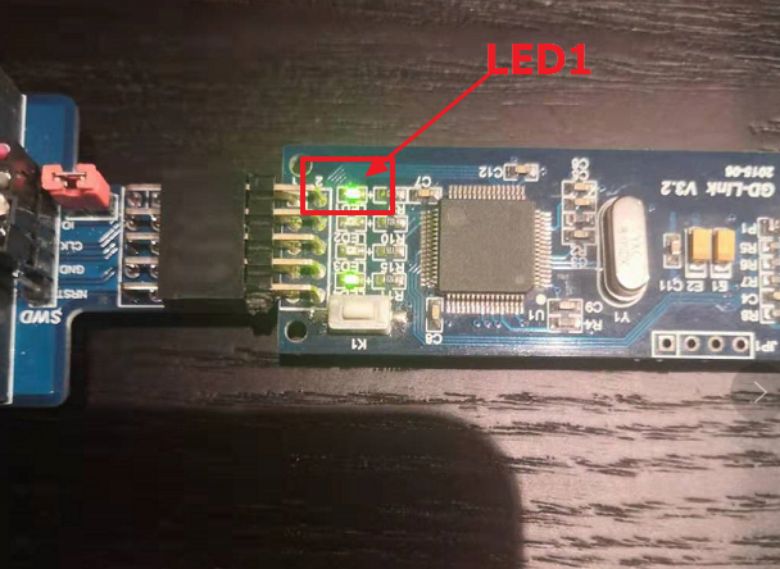

5.裝入代碼成功后即可使用GD-link連接至目標板，點擊GD-link上的按鍵K1后LED1開始閃爍則表示開始脫機燒錄，燒錄成功后LED1會常亮，如圖所示。若LED1閃爍后長滅則代表燒錄失敗需重新燒錄或檢查硬件連接。

6.燒錄成功后可直接更換目標板繼續燒錄下一塊設備。

3.3 GD-link固件更新

當打開GD-link Programmer后提示GD-link固件需要更新等情況，可長按住GD-link按鍵重新插上USB連接電腦進入GD-link升級模式，此時LED3會長亮。進入升級模式后可松開按鍵，在菜單欄GD-link選項卡下點擊Updata Firmware更新GD-link固件，進度條結束后提示更新成功。

3.4 GD-link脫機燒錄注意事項

MCU無法連接時需注意檢查MCU中是否有程序禁用了SWD/Jtag調試端口，MCU是否處在睡眠等狀態下。如果都不是可以降低調試連接線的長度再進行測試，注意調試線不能過長。

如果下載不夠穩定的情況可以嘗試在SWDIO和SWDCLK上添加上下拉電阻，降低調試連接線的長度。

SWD/Jtag信號線避免串入較多干擾，PCB走線注意不要靠電感等感性器件過近，如干擾較多可以增加上下拉處理對地并pF級電容。

如燒錄一定次數后無法繼續燒錄請注意裝載代碼前GD-link是否設置了限定離線燒錄次數。可重新設置后再次裝入文件重新下載。
