MCS-51功能單元

一、定時器&計數器

1. 數量：兩個可編程的16位的定時器/計數器T0和T1；都是16位加法計數結構；分為高8位和低8位；TH0、TL0，TH1、TL1；
   定時器/計數器T0、T1是80C51的中斷源之一，當數據寄存器溢出，則向CPU申請中斷。數據寄存器的復位狀態為0。為使計數值或定時值滿足自己的要求，需預先將數據寄存器賦值，稱為初值設定，中斷中也要重新設定初值。

2. 定時器和計數器本質：都是計數器，對下降沿進行計數，計數達到溢出后置為標志位或者進入中斷；

3. 兩者的區別：

   定時器是對內部的機械周期脈沖進行計數，每個脈沖都是一個機械周期；定時時間＝機器周期*（2^L-初值） (L=13,16,8)

   計數器則是通過外部IO口進行脈沖計數，一個脈沖加一個數；對應IO口：T0-P3.4，T1-P3.5；

   計數長度：計數長度＝（2^L-初值） (L=13,16,8)

   兩者的模式切換通過TMOD控制

4. TMOD結構圖：

1. TMOD詳解

   GATE：門控位

   GATE ＝1，由中斷引腳INT0(P3.2)、INT1(P3.3)和TCON中的位TR0、TR1共同控制來啟動定時器/計數器

   GATE ＝0，由TR0和TR1置位來啟動定時器/計數器**（一般為0）**

   C/!T:模式選擇位：

   1時，計數器模式；

   0時，定時器模式；

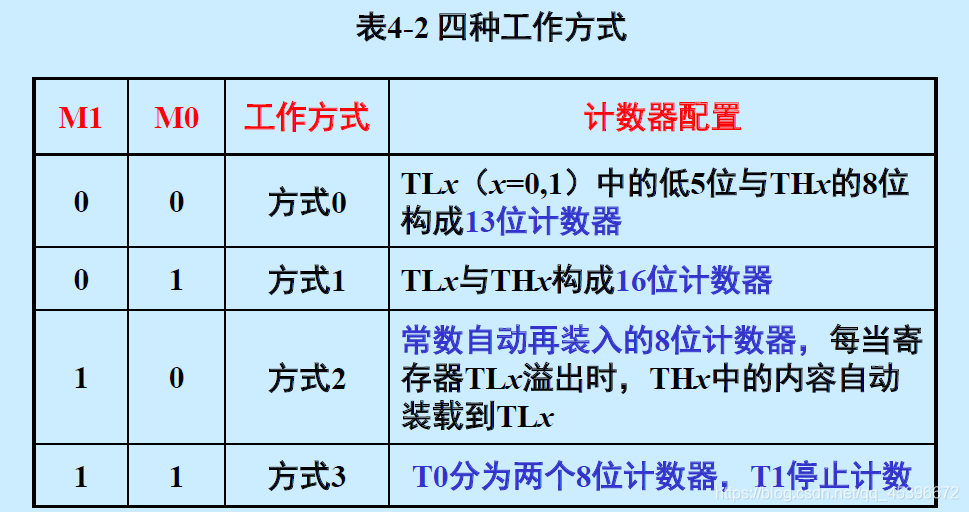

   M0 & M1共同控制工作方式：

項目開發一般用01，考試大概率考00；

1. 啟動停止與中斷控制寄存器TCON

TFx：定時器或者計數器溢出時置位1，請求中斷，中斷程序進入后自動清零；

TRx：定時器啟動控制位，當其等于1時定時器/計數器啟動；

1. 中斷允許控制寄存器：IE


   ETx：定時器/計數器的中斷允許位
   EA：CPU總中斷的允許位

2. 定時器/計數器使用：（重點）

   工作方式的設置：

   偽代碼：

   //設置定時器0工作在16位模式//C語言
   	TMOD=0x01;				//定時器//匯編
   	MOV		TMOD,	#01H;

   計數初值的計算+裝載：

   偽代碼：

   //機械周期1us，設置500us中斷一次為FE0C//C語言
   	TH0=0xFE;
       TL0=0x0C;//匯編
   	MOV 	TH0,	#0FEH	;
       MOV		TL0,	#0cH	;

   中斷允許位的設置：
   偽代碼：

   //C
   	EA=1;
   	ET0=1;//assembly
   	SETB	EA		;turn on all interrupt
       SETB	ET0		;turn on 0 interrupt

   開啟定時器：
   偽代碼：

   //c
   	TR0=1;//assembly
   	SETB 	TR0		;turn on

   	CLR 	TR0		;turn off !

3. 使用實例：

   定時器使用方式（中斷方式）：

   ORG		0000H;
   		AJMP	MAIN;
   ORG		001BH;
   		AJMP	IRQ1;
   MAIN:
           MOV		TMOD,	#00H	;工作模式0，高8+低5
           MOV		TH1,	#0FCH
           MOV		TL1,	#03H
           SETB	TR1;
           SETB	ET1;
           SETB	EA;
           AJMP	$;

   IRQ1:
   		MOV		TMOD,	#00H
           MOV		TH1,	#0FCH
           CPL		P1.0
           RETI	;中斷返回一定要加！

   計數器使用方式（中斷方式）：

   ORG		0000H;
   		AJMP	MAIN;
   ORG		001BH;
   		AJMP	IRQ1;

   MAIN:
   		MOV		TMOD,	#04H	;計數器模式
           MOV		TH1,	#0FCH	；一千個下降沿中斷一次
           MOV		TL1,	#03H
           SETB	TR1;
           SETB	ET1;
           SETB	EA;
           AJMP	$;

   IRQ1:
   		MOV		TMOD,	#00H
           MOV		TH1,	#0FCH
           CPL		P1.0
           RETI			;中斷返回一定要加！

   查詢方式則是判斷TF溢出標志，變高后進入自定義韓式處理數據，清空標志；

二、并行口&串行口

并行口：并行傳輸數據（不常用）
占據資源大，錯誤率高，但快

 串行口：（重要）

穩定，占據IO口小，準確，稍微慢

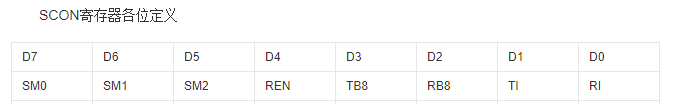

1.  串行口控制寄存器SCON：

   SM0和SM1：串行口方式選擇位；
   00-移位寄存器方式
   01-8位UART，波特率可變
   10-9位UART，波特率為fosc/64或fosc/32（PCON決定）
   11-9位UART，波特率可變
   方式1為常用通信方式；方式2、3為多機通信，方式0為移位寄存器，不常用；

    重要標志位：
    TI：發送完成標志
    RI：接收完成標志

2. 串口波特率與定時器1關聯，公式如下：
   波特率=2^SMOD * fosc / [32 * 12(2^K-初值)]；(fosc系統主頻)

 波特率翻倍寄存器：PCON
只有最高位（SMOD）有效：為1時波特率翻倍，為0時不翻倍

方式1串口通信接收代碼：

ORG		0000H
LJMP	MAIN
ORG		0023H
LJMP	RX_TI

MAIN:
		MOV		SCON,		#50H
		MOV		PCON,		#00H
		MOV		TMOD,	#02H
		MOV		TH1,		#0FDH
		MOV		TL1,			#0FDH
		SETB	TR1
		SETB	EA
		SETB	ES

RX_TI:
		PUSH		ACC
		MOV		TH1,		#0FDH
		MOV		TL1,			#0FDH
		MOV		A，		SBUF		;處理
		POP			ACC
		RETI

發送套用代碼：

MOV		SBUF,	A
JNB		TI,		$
CLR		TI
RET

三、中斷系統

 所有中斷控制位：
TCON：

TF1、TF0：定時器溢出標志、請求中斷：
IE1、IE0：外部中斷溢出請求：
IT1、IT0：外部中斷觸發方式選擇-1下降沿觸發、0低電平觸發

SCON：
內部TI、RI觸發接收發送中斷。

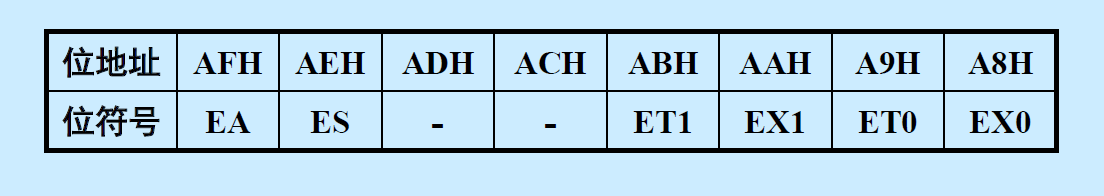

所有中斷允許位：

中斷處理跳轉地址：

注：進入中斷后一般需要對現場進行保護：

使用PUSH和POP做現場保護

;對A和PSW壓棧保護
PUSH 	ACC
PUSH	PSW

;對A和PSW出棧保護
POP		PSW
POP		ACC
