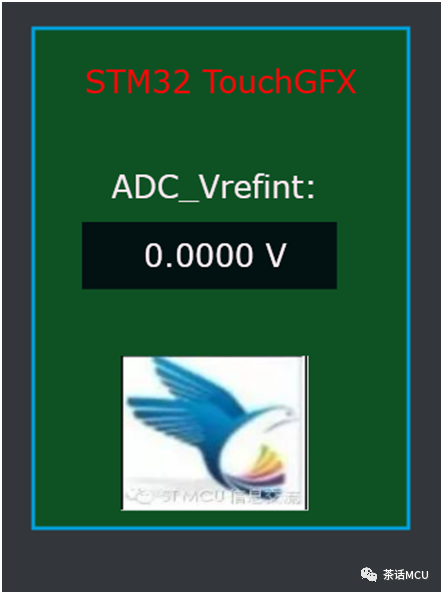

我這次主要測試了TextArea,界面按鍵響應、動態圖形【dynamicgraph】、模擬時鐘【Analog Clock】、進度條顯示以及軟件上添加虛擬函數的實現。涉及的界面有下面幾個：【僅為測試，界面美丑略過】

第一個要注意的地方。

我使用的IDE是STM32CubeIDE。當我在相應hpp頭文件里添加虛擬函數聲明時，需要在IDE環境里專門對該頭文件做個save操作，不然在cpp函數里寫好相應函數后編譯時總提示沒有做函數聲明。 舉個例子說下，比方我要在Screen1View.cpp寫一個IncDuty（）函數。

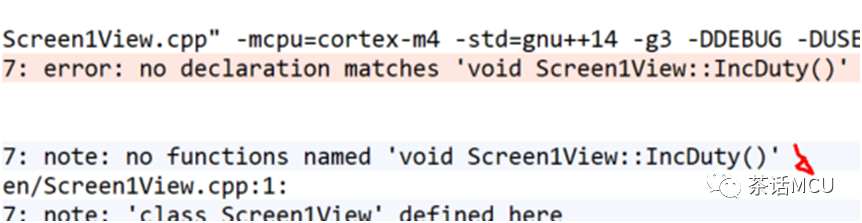

我們需在其對應的頭文件里加上虛擬函數的聲明。在頭文件里添加了該虛擬函數聲明后，需要手動對該文件做個SAVE操作【File菜單下選擇Save】，否則老是編譯出錯，提示函數無聲明，即像下面提示:

但別的cpp文件修改后倒不用單獨做save操作，直接編譯即可。這個地方因為要操作的文件較多，我多次忘記，直到編譯提醒才知道。【不知該問題是否跟IDE有關？我沒測試別的IDE。反正提醒下吧。】

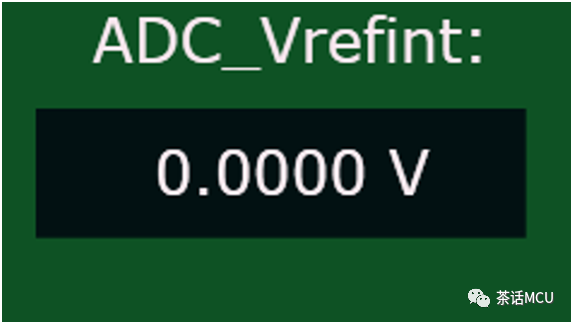

第2個要注意的地方，我這里通過TouchGFXdesigner的文本區域控件【textarea】顯示STM32的某通道ADC轉換值，用到了浮點。

剛開始我用的是這個函數：

Unicode::snprintf(textArea1Buffer,TEXTAREA1_SIZE, '%f',AdcResult);

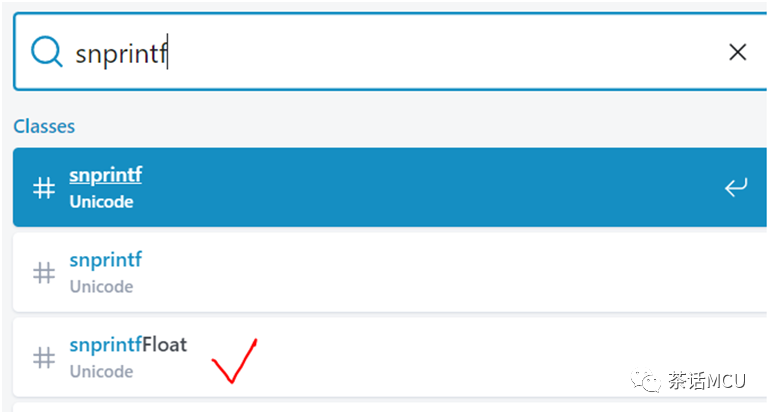

結果總是出不來，但當我將AdcResult改為整型變量，通過%d可以顯示正確結果。先懷疑過IDE方面浮點功能相關配置，經檢查沒問題。后來到TouchGFX在線服務站點搜索snprintf才有新的發現，如下圖所示：

看來我的函數用錯了，使用浮點有另外一個輸出函數，即：

Unicode::snprintfFloat(textArea1Buffer, TEXTAREA1_SIZE,'%2.4f', AdcResult);

第3個要注意的地方，也是跟上面textarea輸出顯示有關的問題。

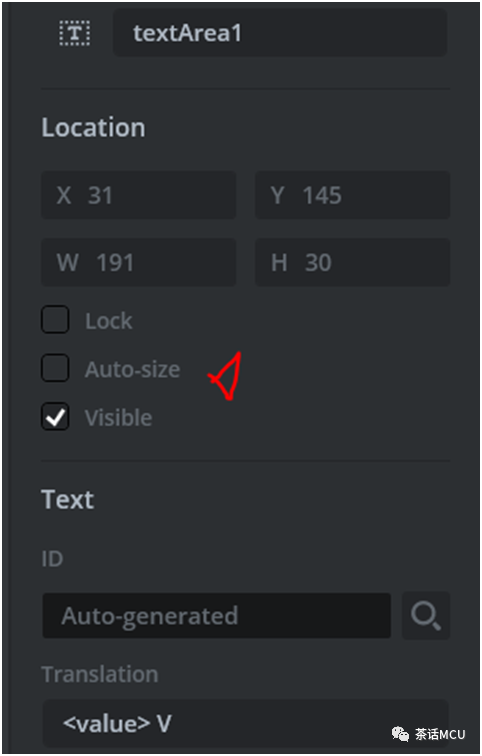

在它的屬性那里有個Auto-size的選項，勾選與不勾選的實現代碼是不一樣的。一般為了簡單點，可以不做勾選，自己手動拉個合適大小的框來顯示字符及數據。比方還是以上面顯示ADC輸出電壓值為例，其實現代碼如下：

void Screen2View:: DispAdcValue()

{

Unicode::snprintfFloat(textArea1Buffer,TEXTAREA1_SIZE,'%2.4f', AdcResult);

//textArea1.resizeToCurrentText();

//memset(textArea1Buffer,'?',strlen(....));

textArea1.invalidate();

}

如果說你希望勾選，你的代碼就將上面的屏蔽語句加上即可，有興趣可以自行試試。

再就是那個動態圖形顯示那個地方，顯示的點數及修改樣點值的頻率都是可以調整的。我這里是讓它動態顯示一路PWM輸出的方波，為了實現它，我在這個地方做了些來回調試才實現比較好的效果。

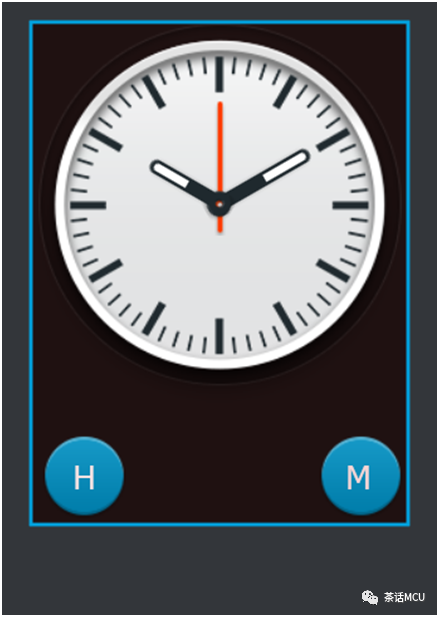

另外，我在組織模擬時鐘代碼時遇到的一個小問題。我用到Model::Tick里的modelListener功能。

有個地方本來應該是view.UpdateClock(hours,minutes,seconds);我看庫里面絕大部分單詞的首字母都是大寫的，我就慣性地將view的首字母寫成大寫V了，編譯沒有直接提示出錯，但就是結果出不來。這里各種API函數很多，初次使用者對他們都較陌生，這種比較隱蔽的問題難免會碰上。

我順便把測試中用到的幾個跟GUI這邊有關的函數實現代碼也貼過來，供有需要的人參考。

modelListener->UpdateClock(sTime.Hours,sTime.Minutes,sTime.Seconds);

analogClock1.setTime24Hour(sTime1.Hours,sTime1.Minutes,sTime1.Seconds);

void Screen2View:: DispAdcValue()//基于textarea控件固定寬度顯示數據

{

//Unicode::snprintf(textArea1Buffer, TEXTAREA1_SIZE,'%d?u?s?', AdcResult);

Unicode::snprintfFloat(textArea1Buffer,TEXTAREA1_SIZE, '%2.4f', AdcResult);

//textArea1.resizeToCurrentText();

//memset(textArea1Buffer,'?',…..);

textArea1.invalidate();

}

void Screen3View::UpdateCnt() //For progress Bar

{

if (UpdateCNT> 2000) {UpdateCNT = 0;}

//UpdateCNT comesfrom Timer Interrupt

textProgress1.setValue(UpdateCNT);

circleProgress1.setValue(UpdateCNT);

imageProgress1.setValue(UpdateCNT);

}

voidScreen1View::IncDuty() //For TIM3-CH1

{

CCRValue+=100;

if (CCRValue > 50000)

{

TIM3->CCR1 = 50000;

}

else

{

TIM3->CCR1 = CCRValue;

}

}

voidScreen1View::DecDuty()//For TIM3-CH1

{

CCRValue-=100;

if (CCRValue <0000)

{

CCRValue = 0 ;

TIM3->CCR1 = 000;

}

else

{

TIM3->CCR1 = CCRValue;

}

}

voidScreen1View:: ModifyGraph() //forDynamic grahph

{

uint16_t temp;

temp = GPIOB->IDR & 0x0010;

if (temp==0)

{

dynamicGraph1.addDataPoint(0);

// dynamicGraph1.invalidate();

}

else

{

dynamicGraph1.addDataPoint(99);

// dynamicGraph1.invalidate();

}

}

最后補充下，當我加入第4個頁面屏的內容時，電腦上模擬下還行，基于STM32F429開發板已經沒法正常穩定運行了，畢竟資源有限。當然，不同的人設計4個頁面所涉及的內容及任務數可能大相徑庭，可能的結果這里不好說絕對。不過，我的測試過程中運行上文中提到的前3個頁面內容及功能是沒有問題的。
