一、程序分析

1. 包含總線

既然我們的設備在總線上，自然我們既要包含總線了

如圖所示，使用外部聲明將我們的總線的結構體包含進來

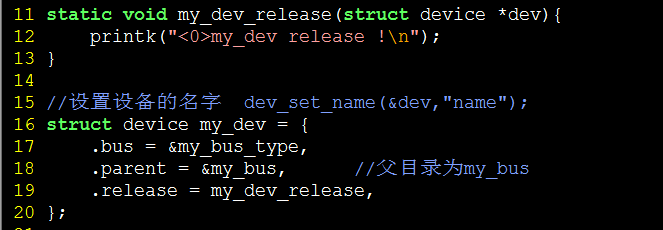

2. 定義設備結構體

父目錄為 my_bus

3. 定義屬性文件結構體

屬性文件結構體可以有一下得到：

//產生后面的 bus_attr_version 結構體

static DEVICE_ATTR(dev,S_IRUGO,mydev_show,NULL);

如圖所示：

4. 在初始化函數中

如圖所示：

在初始化函數中，

先初始化設備的名字,這個名字用于于驅動名字進行匹配

然后注冊設備，讓系統認識這個設備，在/sys/device/my_bus0 下面就會有my_dev這個設備

最后創建屬性文件，這個就是在my_dev下面的 dev文件，可以使用cat dev 進行讀取，用于傳遞字符串。

5. 在exit函數中

如圖所示就是 移除屬性文件，注銷設備

二、編譯測試

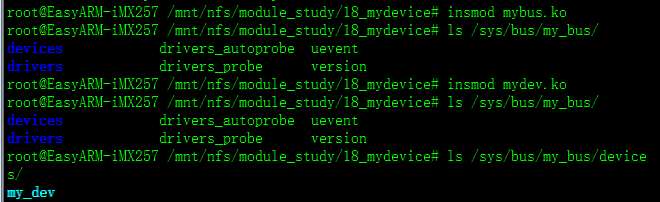

可以發現，在我們的/sys/bus/目錄下生成了 my_bus 目錄

然后，在 my_bus/devices/ 目錄下又生成了 my_dev 目錄

查看my_dev的屬性文件 cat dev

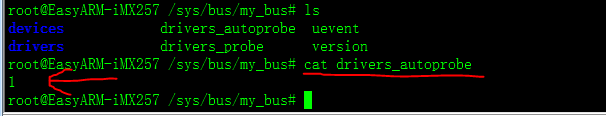

我們使用cat drivers_autoprobe 命令，為1，意思就是我們驅動會自動探測設備

移除驅動時最好注意順序

至此，總線-設備-驅動 模型中，我們已經完成其二了，最后的一個驅動篇，加油！

我們的目標是在總線中加入驅動程序，并且驅動程序和設備程序會自動互相探測尋找，然后在match中檢測關聯。

附上 mybus .c 總線驅動程序

 1 #include

 2 #include

 3 #include

 4 #include

 5 #include

 6

 7

 8 static char *Version = '$LoverXueEr : 1.0 $';

 9

10 //檢測驅動是否匹配設備，dev->bus_id 和 driver->name相等的

11 static int my_match(struct device *dev ,struct device_driver *driver){

12     return !strncmp(dev_name(dev),driver->name,strlen(driver->name));

13 }

14

15 static void my_bus_release(struct device *dev){

16     printk('

17 }

18

19 //設置設備的名字  dev_set_name(&dev,'name');

20 struct device my_bus = {

21     .init_name = 'my_bus0',

22     .release = my_bus_release,

23 };

24

25 struct bus_type my_bus_type = {

26     .name = 'my_bus',

27     .match = my_match,

28 };

29 EXPORT_SYMBOL(my_bus);  //導出符號

30 EXPORT_SYMBOL(my_bus_type);

31

32 //顯示總線版本號

33 static ssize_t show_bus_version(struct bus_type *bus,char *buf){

34     return snprintf(buf,PAGE_SIZE,'%sn',Version);

35 }

36

37 //產生后面的 bus_attr_version 結構體

38 static BUS_ATTR(version,S_IRUGO, show_bus_version, NULL);

39

40 static int __init my_bus_init(void){

41     int ret;

42     /* 注冊總線 */

43     ret = bus_register(&my_bus_type);

44     if(ret)

45         return ret;

46     /*  創建屬性文件 */

47     if(bus_create_file(&my_bus_type, &bus_attr_version))

48         printk('

49

50     /* 注冊總線設備 */

51     ret = device_register(&my_bus);

52     if(ret)

53         printk('

54     return ret;

55 }

56

57 static void my_bus_exit(void){

58     bus_unregister(&my_bus_type);

59     device_unregister(&my_bus);

60 }

61

62 module_init(my_bus_init);

63 module_exit(my_bus_exit);

64

65

66 MODULE_AUTHOR('Lover雪兒');

67 MODULE_LICENSE('GPL');

附上 mydev .c 設備驅動程序

 1 #include

 2 #include

 3 #include

 4 #include

 5 #include

 6

 7 //包含總線

 8 extern struct device my_bus;

 9 extern struct bus_type my_bus_type;

10

11 static void my_dev_release(struct device *dev){

12     printk('

13 }

14

15 //設置設備的名字  dev_set_name(&dev,'name');

16 struct device my_dev = {

17     .bus = &my_bus_type,

18     .parent = &my_bus,        //父目錄為my_bus

19     .release = my_dev_release,

20 };

21

22 ssize_t mydev_show(struct device *dev,struct device_attribute *attr,char *buf){

23     return sprintf(buf, '%sn', 'This is my device');

24 }

25

26 //產生后面的 dev_attr_dev 結構體

27 static DEVICE_ATTR(dev,S_IRUGO,mydev_show,NULL);

28

29 static int __init my_dev_init(void){

30     int ret = 0;

31

32     /* 初始化設備 以后看驅動與設備是否匹配就看這個名字 */

33       dev_set_name(&my_dev,'my_dev');

34

35     /* 注冊設備 */

36     ret = device_register(&my_dev);

37     if(ret)

38         printk('

39     /* 創建屬性文件 */

40     if(device_create_file(&my_dev, &dev_attr_dev))

41         printk('

42

43     return ret;

44 }

45

46 static void my_dev_exit(void){

47     device_remove_file(&my_dev, &dev_attr_dev);

48     device_unregister(&my_dev);

49 }

50

51 module_init(my_dev_init);

52 module_exit(my_dev_exit);

53

54

55 MODULE_AUTHOR('Lover雪兒');

56 MODULE_LICENSE('GPL');

附上 MAKEFILE程序

 1 ifeq ($(KERNELRELEASE),)

 2     KERNELDIR ?= /home/study/system/linux-2.6.31

 3     PWD := $(shell pwd)

 4 modules:

 5     $(MAKE) -C $(KERNELDIR) M=$(PWD) modules

 6 modules_install:

 7     $(MAKE) -C $(KERNELDIR) M=$(PWD) modules_install

 8 clean:

 9     rm -rf *.o *~ core .depend  *.cmd *.ko *.mod.c .tmp_versions *.markers *.order *.symvers

10

11 else

12     obj-m := mybus.o mydev.o

13 endif
