1 現象

利用蜂鳴器實現音樂播放功能，播放《天空之城》。

2 原理

（1）天空之城的樂譜

3 參考程序

3.1 主程序

#include

#include 'delayms.h'

#include 'timer0.h'

//蜂鳴器端口定義

sbit buzzer = P2^5;

//播放速度，值為四分音符的時長

#define SPEED 500

//音符與索引對應表，P：休止符，L：低音，M：中音，H：高音，下劃線：升半音符號#

#define P    0

#define L1    1

#define L1_    2

#define L2    3

#define L2_    4

#define L3    5

#define L4    6

#define L4_    7

#define L5    8

#define L5_    9

#define L6    10

#define L6_    11

#define L7    12

#define M1    13

#define M1_    14

#define M2    15

#define M2_    16

#define M3    17

#define M4    18

#define M4_    19

#define M5    20

#define M5_    21

#define M6    22

#define M6_    23

#define M7    24

#define H1    25

#define H1_    26

#define H2    27

#define H2_    28

#define H3    29

#define H4    30

#define H4_    31

#define H5    32

#define H5_    33

#define H6    34

#define H6_    35

#define H7    36

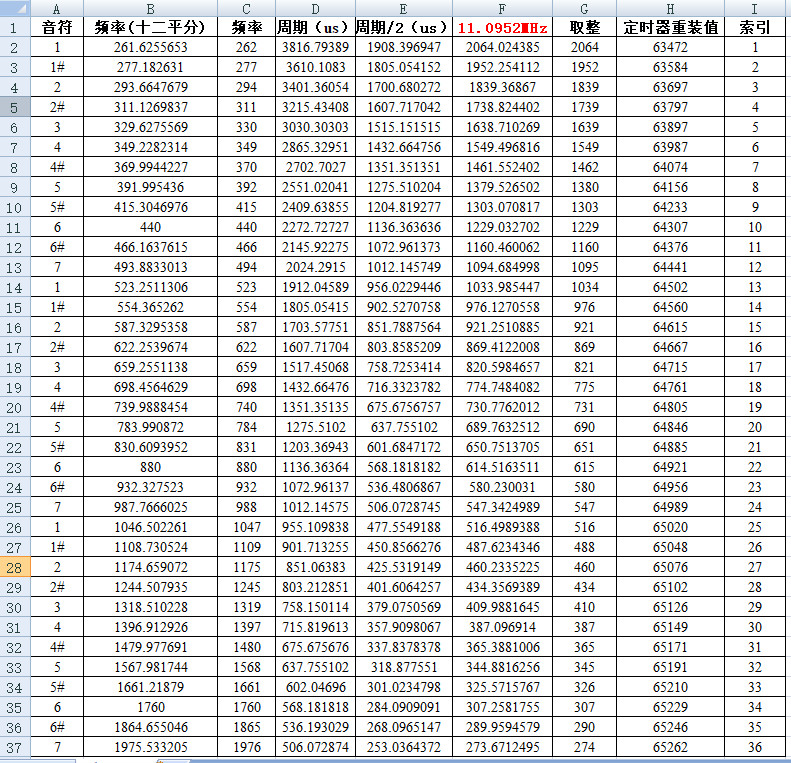

//索引與頻率對照表

unsigned int FreqTable[]={

    0,

    63472,63584,63697,63797,63897,63987,64074,64156,64233,64307,64376,64441,

    64502,64560,64615,64667,64715,64761,64805,64846,64885,64921,64956,64989,

    65020,65048,65076,65102,65126,65149,65171,65191,65210,65229,65246,65262

};

//樂譜，天空之城，頻率，音長

unsigned char code Music[]={

    //第1行

    P,    4,    P,    4,    P,    4,    M6,    2,    M7,    2,

    H1,    4+2,M7,    2,    H1,    4,    H3,    4,

    M7,    4+4+4,        M3,    2,    M3,    2,

    //第2行

    M6,    4+2,M5,    2,    M6,    4,    H1,    4,

    M5,    4+4+4,        M3,    4,

    M4,    4+2,M3,    2,    M4,    4,     H1,    4,

    //第3行

    M3,    4+2,P,    2,    H1,    2,    H1,    2,    H1,    2,

    M7,    4+2,M4_,2,    M4_,4,    M7,    4,

    M7,    4+4,P,    4,    M6,    2,    M7,    2,

    //第4行

    H1, 4+2,M7,    2,    H1,    4,    H3,    4,

    M7,    4+4+4,    M3,    2,    M3,    2,

    M6,    4+2,    M5,    2,    M6,    4, H1,    4,

    //第5行

    M5,    4+4+4,    M2,    2,    M3,    2,

    M4,    4,    H1,    2,    M7,    2+2,    H1,    2+4,

    H2,    2,    H2,    2,    H3,    2,    H1,    2+4+4,

    //第6行

    H1,    2,    M7,    2,    M6,    2,    M6,    2,    M7,    4,    M5_,4,

    M6,    4+4+4,    H1,    2,    H2,    2,

    H3,    4+2,H2,    2,    H3,    4,    H5,    4,

    //第7行

    H2,    4+4+4,    M5,    2,    M5,    2,

    H1,    4+2,    M7,    2,    H1,    4,    H3,    4,

    H3,    4+4+4+4,

    //第8行

    M6,    2,    M7,    2, H1,    4,    M7,    4,    H2,    2,    H2,    2,

    H1,    4+2,M5,    2+4+4,

    H4,    4,    H3,    4,    H2,    4,    H1,    4,

    //第9行

    H3,    4+4+4,    H3,    4,

    H6,    4+4,    H5,    4,    H5,    4,

    H3,    2,    H2,    2,    H1,    4+4,    P,    2,    H1,    2,

    //第10行

    H2,    4,    H1,    2,    H2,    2,    H2,    4,    H5,    4,

    H3,    4+4+4,    H3,    4,

    H6,    4+4,    H5,    4+4,

    //第11行

    H3,    2,    H2,    2,    H1,    4+4,    P,    2,    H1,    2,

    H2,    4,    H1,    2,    H2,    2+4,    M7,    4,

    M6,    4+4+4,    M6,    2,    M7,    2,

    0xFF    //終止符號

};

unsigned char FreqSelect,MusicSelect;

void main()

{

    timer0_init();

    while(1)

    {

        if(Music[MusicSelect]!=0xFF)    //如果不是停止標志位

        {

            FreqSelect = Music[MusicSelect];    //選擇音符對應的頻率

            MusicSelect++;

            delayms(SPEED/4*Music[MusicSelect]);    //選擇音符對應的時值

            MusicSelect++;

            TR0 = 0;

            delayms(5);        //音符間短暫停頓

            TR0 = 1;

        }

        else            //如果是停止標志位,停止播放

        {

            TR0 = 0;

            while(1);

        }

    }

}

void timer0_routine() interrupt 1

{

    if(FreqTable[FreqSelect])    //如果不是休止符

    {

        /*取對應頻率值的重裝載值到定時器*/

        TL0 = FreqTable[FreqSelect]%256;        //設置定時初值

        TH0 = FreqTable[FreqSelect]/256;        //設置定時初值

        buzzer=!buzzer;    //翻轉蜂鳴器IO口

    }

}

3.2 延時函數

#ifndef _delayms_h_

#define _delayms_h_

    delayms(unsigned int xms);

#endif

#include

void delayms(unsigned int xms)        //@11.0592MHz

{

    unsigned char i, j;

    while(xms--)

    {

        _nop_();

        i = 2;

        j = 199;

        do

        {

            while (--j);

        } while (--i);

    }

}

3.3 定時器函數

#ifndef _timer0_h_

#define _timer0_h_

    void timer0_init(void);

#endif

#include

/**

  * @brief  定時器0初始化，1毫秒@11.0592MHz

  * @param  無

  * @retval 無

  */

void timer0_init(void)        //1毫秒@11.0592MHz

{

    TMOD &= 0xF0;    //設置定時器模式，1111_0000，&，高四位保留，低四位清零

    TMOD |= 0x01;    //設置定時器模式，0000_0001，|，高四位保留,設置模式為T0

    TL0 = 0x66;        //設置定時初始值,1ms,@11.0592MHz

    TH0 = 0xFC;        //設置定時初始值,1ms,@11.0592MHz

    TF0 = 0;        //清除TF0標志

    TR0 = 1;        //定時器0開始計時

    ET0=1;            //打開定時器T0中斷開關

    EA=1;            //打開中斷系統總開關

    PT0=0;            //設置T0中斷優先級，低

}
