1 系統原理圖

2 現象

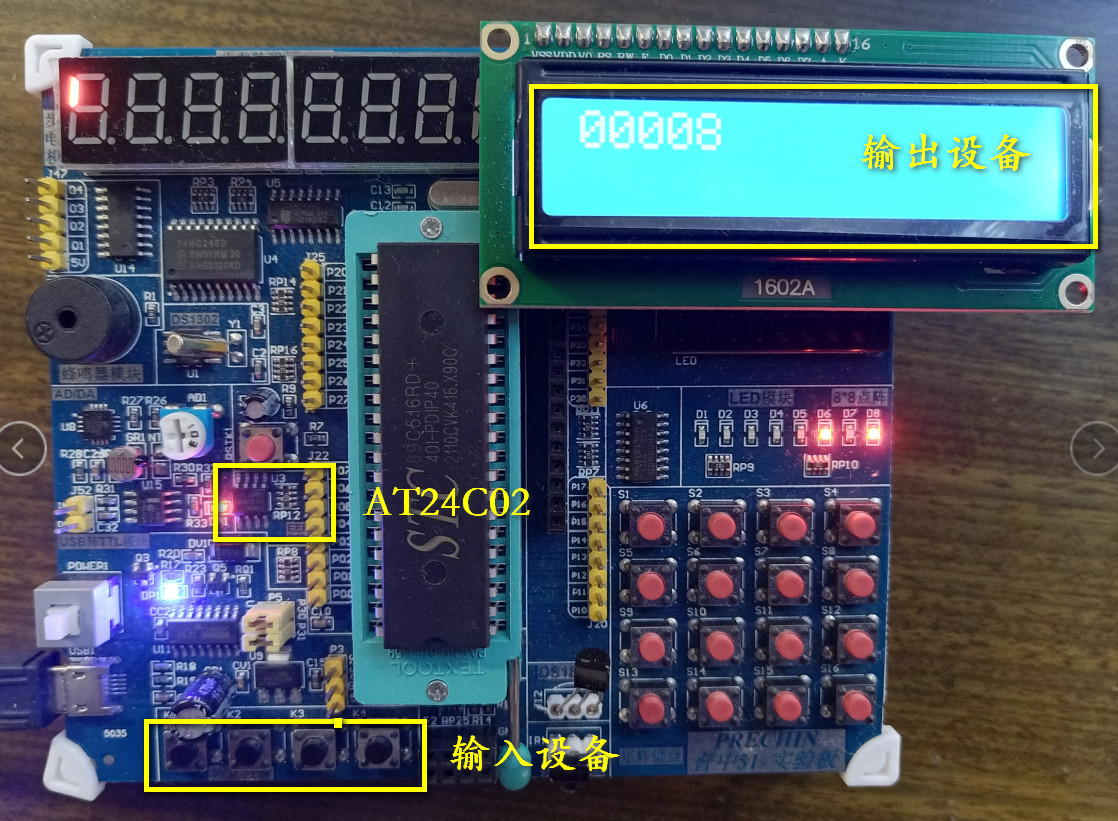

當按鍵Key1被按下時，LCD1602顯示的數值加1，每按下一次，自增1；當按鍵Key2被按下時，LCD1602顯示的數值自減1；當按鍵Key3被按下時，單片機將LCD1602顯示的數值保存在AT24C02中，掉電不丟失；當按鍵Key4被按下時，單片機從AT24C02中讀取數據，并顯示在LCD1602。

3 參考程序

（1）主函數

#include

#include 'delayms.h'

#include 'key.h'

#include 'lcd1602.h'

#include 'at24c02.h'

unsigned char KeyNum;

unsigned int Num;

void main()

{

    LCD1602_Init();

    LCD1602_ShowNum(1,1,Num,5);

    while(1)

    {

        KeyNum=key();

        if(KeyNum==1)    //K1按鍵，Num自增

        {

            Num++;

            LCD1602_ShowNum(1,1,Num,5);

        }

        if(KeyNum==2)    //K2按鍵，Num自減

        {

            Num--;

            LCD1602_ShowNum(1,1,Num,5);

        }

        if(KeyNum==3)    //K3按鍵，向AT24C02寫入數據

        {

            AT24C02_WriteByte(0,Num%256);

            delayms(5);

            AT24C02_WriteByte(1,Num/256);

            delayms(5);

            LCD1602_ShowString(2,1,'Write is OK');

            delayms(1000);

            LCD1602_ShowString(2,1,'           ');

        }

        if(KeyNum==4)    //K4按鍵，從AT24C02讀取數據

        {

            Num=AT24C02_ReadByte(0);

            Num|=AT24C02_ReadByte(1)<<8;

            LCD1602_ShowNum(1,1,Num,5);

            LCD1602_ShowString(2,1,'Read is OK');

            delayms(1000);

            LCD1602_ShowString(2,1,'           ');

        }

    }

}

（2）I2C函數

#ifndef _i2c_h_

#define _i2c_h_

void I2C_Start(void);

void I2C_Stop(void);

void I2C_SendByte(unsigned char Byte);

unsigned char I2C_ReceiveByte(void);

void I2C_SendAck(unsigned char AckBit);

unsigned char I2C_ReceiveAck(void);

#endif

#include

sbit I2C_SCL=P2^1;

sbit I2C_SDA=P2^0;

/**

  * @brief  I2C通信開始

  * @param  無

  * @retval 無

  */

void I2C_Start(void)

{

    I2C_SCL=1;    //空閑狀態

    I2C_SDA=1;    //空閑狀態

    I2C_SDA=0;

    I2C_SCL=0;

}

/**

  * @brief  I2C通信結束

  * @param  無

  * @retval 無

  */

void I2C_Stop(void)

{

    I2C_SDA=0;

    I2C_SCL=1;    //回到空閑狀態

    I2C_SDA=1;    //回到空閑狀態

}

/**

  * @brief  I2C主機向從機發送一個字節，SCL為同步信號，低電平寫數據

  * @param  Byte 要發送的字節

  * @retval 無

  */

void I2C_SendByte(unsigned char Byte)

{

    unsigned char i;

    for(i=0;i<8;i++)            //一個字節，8bit

    {

        I2C_SDA=Byte&(0x80>>i);    //SCL為低電平，主機為發送器，寫數據

        I2C_SCL=1;                //SCL為高電平，從機為接收器，讀數據

        I2C_SCL=0;                //時序要求，51單片機速度比較慢

    }

}

/**

  * @brief  I2C主機接收從機一個字節，SCL為同步信號，高電平讀數據

  * @param  無

  * @retval 接收到的一個字節數據

  */

unsigned char I2C_ReceiveByte(void)

{

    unsigned char i,Byte=0x00;

    I2C_SDA=1;                //主機釋放數據線SDA

    for(i=0;i<8;i++)

    {

        I2C_SCL=1;            //主機作為接收器

        if(I2C_SDA) Byte|=(0x80>>i);    //讀數據

        I2C_SCL=0;            //從機作為發送器，寫數據

    }

    return Byte;

}

/**

  * @brief  I2C主機發送應答

  * @param  AckBit 應答位，0為應答，1為非應答

  * @retval 無

  */

void I2C_SendAck(unsigned char AckBit)

{

    I2C_SDA=AckBit;

    I2C_SCL=1;

    I2C_SCL=0;

}

/**

  * @brief  I2C主機接收應答位

  * @param  無

  * @retval 接收到的應答位，0為應答，1為非應答

  */

unsigned char I2C_ReceiveAck(void)

{

    unsigned char AckBit;

    I2C_SDA=1;

    I2C_SCL=1;

    AckBit=I2C_SDA;

    I2C_SCL=0;

    return AckBit;

}

（3）AT24C02函數

#ifndef _at24c02_h_

#define _at24c02_h_

void AT24C02_WriteByte(unsigned char WordAddress,Data);

unsigned char AT24C02_ReadByte(unsigned char WordAddress);

#endif

#include

#include 'i2c.h'

#define AT24C02_ADDRESS 0xA0

/**

  * @brief  AT24C02寫入一個字節

  * @param  WordAddress 要寫入字節的地址

  * @param  Data 要寫入的數據

  * @retval 無

  */

void AT24C02_WriteByte(unsigned char WordAddress,Data)

{

    I2C_Start();

    I2C_SendByte(AT24C02_ADDRESS);

    I2C_ReceiveAck();

    I2C_SendByte(WordAddress);

    I2C_ReceiveAck();

    I2C_SendByte(Data);

    I2C_ReceiveAck();

    I2C_Stop();

}

/**

  * @brief  AT24C02讀取一個字節

  * @param  WordAddress 要讀出字節的地址

  * @retval 讀出的數據

  */

unsigned char AT24C02_ReadByte(unsigned char WordAddress)

{

    unsigned char Data;

    I2C_Start();

    I2C_SendByte(AT24C02_ADDRESS);

    I2C_ReceiveAck();

    I2C_SendByte(WordAddress);

    I2C_ReceiveAck();

    I2C_Start();

    I2C_SendByte(AT24C02_ADDRESS|0x01);

    I2C_ReceiveAck();

    Data=I2C_ReceiveByte();

    I2C_SendAck(1);

    I2C_Stop();

    return Data;

}

（4）LCD1602函數

#ifndef __LCD1602_H__

#define __LCD1602_H__

    void LCD1602_WriteCommand(unsigned char Command);

    void LCD1602_WriteData(unsigned char Data);

    void LCD1602_Init(void);

    void LCD1602_ShowChar(unsigned char Line,unsigned char Column,unsigned char Char);

    void LCD1602_ShowString(unsigned char Line,unsigned char Column,unsigned char *String);

    void LCD1602_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);

    void LCD1602_ShowSignedNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);

    void LCD1602_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);

    void LCD1602_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);

#endif

#include

#include 'intrins.h'

//引腳配置，硬件原理圖，普中A2

sbit LCD1602_RS = P2^6;

sbit LCD1602_RW = P2^5;

sbit LCD1602_E  = P2^7;

#define LCD1602_DATAPORT P0

/**

  * @brief  LCD1602延時函數

  * @param  xms=1, 延時1ms

  * @retval 無

  */

void LCD1602_Delayms(unsigned char xms)        //@11.0592MHz

{

    unsigned char i, j,k;

    for(k=0;k    {

        _nop_();

        i = 2;

        j = 199;

        do

        {

            while (--j);

        } while (--i);

    }

}

/**

  * @brief  LCD1602寫命令,時序圖

  * @param  Command 要寫入的命令

  * @retval 無

  */

void LCD1602_WriteCommand(unsigned char Command)

{

    LCD1602_RS = 0;

    LCD1602_RW = 0;

    LCD1602_DATAPORT  = Command;

    LCD1602_E  = 1;

    LCD1602_Delayms(1);    //延時1ms

    LCD1602_E  = 0;

    LCD1602_Delayms(1);    //延時1ms

}

/**

  * @brief  LCD1602寫數據,時序圖

  * @param  Data 要寫入的數據

  * @retval 無

  */

void LCD1602_WriteData(unsigned char Data)

{

    LCD1602_RS = 1;

    LCD1602_RW = 0;

    LCD1602_DATAPORT  = Data;

    LCD1602_E  = 1;

    LCD1602_Delayms(1);    //延時1ms

    LCD1602_E  = 0;

    LCD1602_Delayms(1);    //延時1ms

}

/**

  * @brief  LCD1602初始化函數

  * @param  無

  * @retval 無

  */

void LCD1602_Init(void)

{

    LCD1602_WriteCommand(0x38);    //0011_1000 功能設置，設置16x2顯示，5x7點陣，8位數據接口

    LCD1602_WriteCommand(0x0C);    //0000_1100 顯示開關控制，顯示開，光標關，閃爍關

    LCD1602_WriteCommand(0x06);    //0000_0110 輸入方式設置，數據寫后，AC自動加一，畫面不動

    LCD1602_WriteCommand(0x01);    //0000_0001 清屏，數據指針清零、所有顯示清零

}

/**

  * @brief  LCD1602設置光標位置

  * @param  Line 行位置，范圍：1~2

  * @param  Column 列位置，范圍：1~16

  * @retval 無

  */

void LCD1602_SetCursor(unsigned char Line,unsigned char Column)

{

    if(Line == 1)

    {

        LCD1602_WriteCommand(0x80|(Column-1)); //設置要存入數據的DDROM地址,第一行地址

    }

    else

    {

        LCD1602_WriteCommand(0x80|(Column-1)+0x40); //設置要存入數據的DDROM地，第二行地址

    }

}

/**

  * @brief  在LCD1602指定位置上顯示一個字符

  * @param  Line 行位置，范圍：1~2

  * @param  Column 列位置，范圍：1~16

  * @param  Char 要顯示的字符

  * @retval 無

  */

void LCD1602_ShowChar(unsigned char Line,unsigned char Column,unsigned char Char)

{

    LCD1602_SetCursor(Line,Column);

    LCD1602_WriteData(Char);

}

/**

  * @brief  在LCD1602指定位置上顯示所給字符串

  * @param  Line 行位置，范圍：1~2
