1 實驗原理

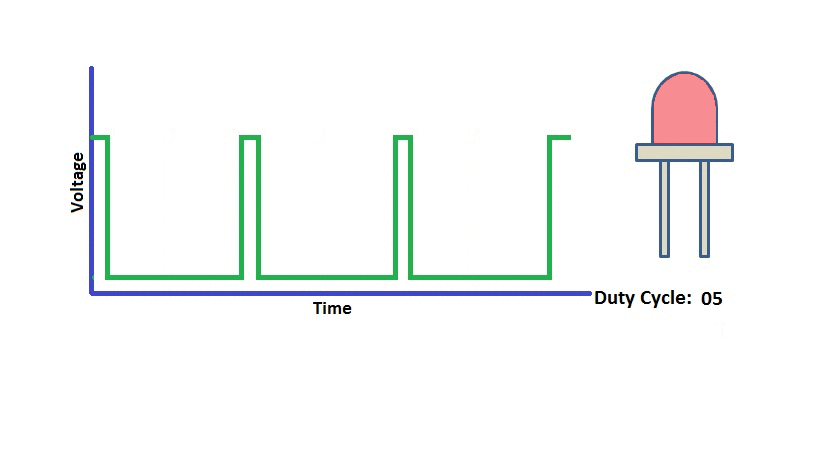

PWM（Pulse Width Modulation）脈沖寬度調制，一種用數字信號控制模擬量的方法，因此在控制領域應用非常廣泛。所謂PWM信號就是調整波形的占空比得到一系列矩形脈沖。PWM信號產生的原理是基于面積等效原理。即沖量相同的形狀不同的窄脈沖加在具有慣性的環節上時，其效果基本相同。

2 參考程序

#include

sbit LED=P2^0;

void Delay(unsigned int i)

{

    while(i--);

}

void main()

{

    unsigned char Time,i;

    while(1)

    {

        for(Time=0;Time<100;Time++)        //改變亮滅時間，由暗到亮

        {

            for(i=0;i<20;i++)        //計次延時

            {

                LED=0;                //LED亮

                Delay(Time);        //延時Time

                LED=1;                //LED滅

                Delay(100-Time);    //延時100-Time

            }

        }

        for(Time=100;Time>0;Time--)        //改變亮滅時間，由亮到暗

        {

            for(i=0;i<20;i++)            //計次延時

            {

                LED=0;                    //LED亮

                Delay(Time);            //延時Time

                LED=1;                    //LED滅

                Delay(100-Time);        //延時100-Time

            }

        }

    }

}

3 參考資料

（1）https://www.bilibili.com/video/BV1VJ411b7Wi/?spm_id_from=333.880.my_history.page.click；
