一、UART原理說明

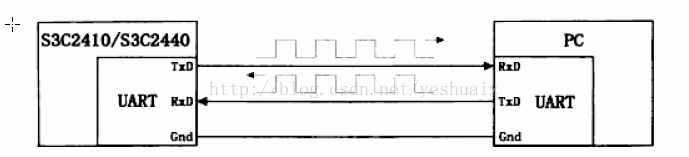

通用異步收發器簡稱UART（Universal Asynchronous Receiver/Transmitter)，它用來傳輸串行數據：發送數據時，CPU將并行數據寫入UART，UART按照一定的格式在一根電線上串行發出；接收數據時，UART檢測另一根電線上的信號，將串行數據收集放在緩沖區中，CPU就可以讀取UART獲得這些數據。串口之間以全雙工方式傳輸數據，最精簡的連線只有三根線：TxD用于發送數據，RxD用于接收數據，Gnd用于給雙方提供參考電平，連線如下圖：

UART使用標準的TTL/CMOS邏輯電平（0-5V、0-3.3V、0-2.5V、0-1.8V）來表示數據，高電平表示1，低電平表示0。為了增強數據的抗干擾能力、提高傳輸長度，通常將TTL/CMOS邏輯電平轉換為RS232邏輯電平，3-12V表示0，-3--12V表示1。

TxD、RxD數據線以‘位’為最小單位傳輸數據。幀由具體完整意義的、不可分割的若干位組成，它包含開始位、數據位、校驗位、停止位。發送數據之前UART之間要約定好數據的傳輸速率（每位所占用的時間，其倒數稱為波特率）、數據的傳輸格式（有多少數據位、是否使用校驗位、是奇校驗還是偶校驗，有多少個停止位）。

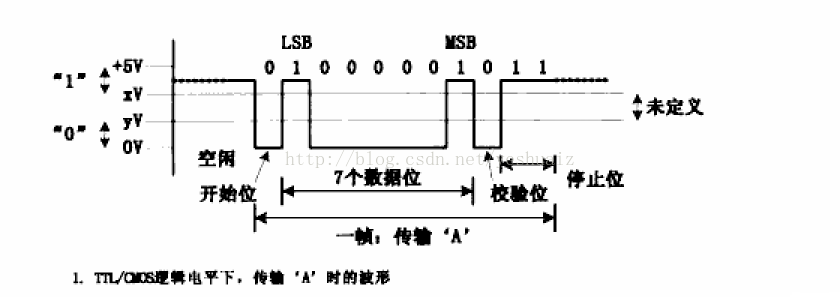

數據傳輸如下圖：

（1）、平時數據線處于“空閑”狀態（1狀態）

（2）、當要發送數據時，UART改變TxD數據線的狀態（變?yōu)?狀態）并維持1位的時間，這樣接收方檢測到開始位后，再等待1.5位的時間就開始一位一位地檢測數據線的狀態得到所傳輸?shù)臄?shù)據。

（3）、UART一幀中可以有5、6、7、8位數據，發送方一位一位地改變數據線的狀態將它們發送出去，首先發送最低位。

（4）、如果使用校驗功能，UART在發送完數據后，還要發送1個校驗位。有兩種校驗法：奇校驗、偶校驗（數據位連同校驗位中，“1”的數目是奇數還是偶數）。

（5）、最后，發送停止位，數據線恢復到“空閑”狀態。停止位的長度有3種：1位、1.5位、2位。

二、S3C2440 UART的特性

s3c2440中UART，有三個獨立的通道，每個通道都可以工作于中斷模式或DMA模式，即UART可以發出中斷或DMA請求以便在UART、CPU間傳輸數據。UART由波特率發生器、發送器、接收器和控制邏輯組成。

使用系統時鐘時，s3c2440可以達到115.2Kbit/s；s3c2440UART的FIFO深度為64字節。發送數據時，CPU先將數據寫入發送FIFO中，然后UART會自動將FIFO中的數據復制到“發送移位器”中，發送移位器將數據一位一位地發送到TxD數據線上（根據設定的格式，插入開始位、校驗位、停止位）。接收數據時，“接收移位器”將RxD數據線上的數據一位一位接收進來，然后復制到接收FIFO，CPU即可從中讀取數據。

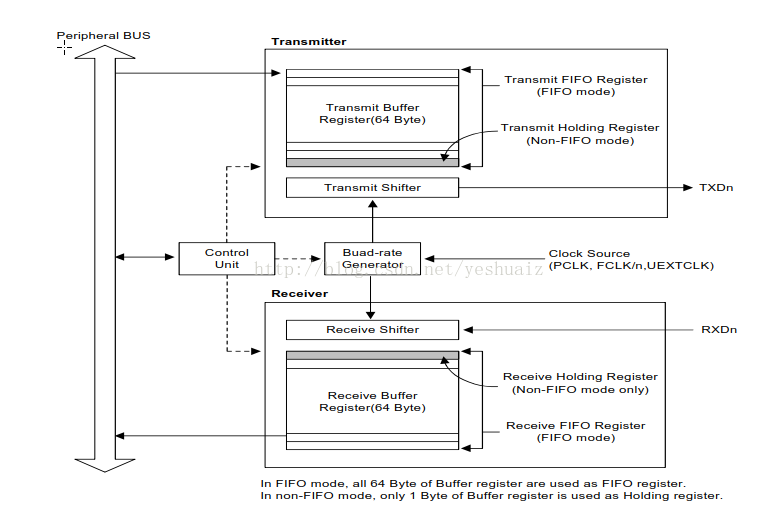

UART結構圖

三、s3c2440UART的使用

在使用UART之前需要設置波特率、傳輸格式（有多少個數據位、是否使用校驗位、是奇校驗還是偶校驗、有多少個停止位、是否使用流量控制）；對于s3c2440還要設置相應的管腳位UART功能、選擇UART通道工作模式為中斷模式還是DMA模式，設置好后，往某個寄存器寫入數據即可發送，讀取某個寄存器即可得到接收到的數據。可以查詢狀態寄存器或設置中斷來獲知數據是否已經發送完畢、是否已經接收完畢。

具體操作方法：

1、將所涉及的UART通道管腳設為UART功能

比如UART0，GPH2、GPH3分別用作TxD0、RxD0，要使用串口通道0時，先設置GPHCON寄存器將GPH2、GPH3引腳功能設置為TxD0、RxD0。

2、UBRDIVn寄存器：設置波特率

s3c2440UART的時鐘源有三種選擇：FLCK/n(n值通過UCON0-UCON2聯合設置)、UEXTCLK、PCLK。

根據給定的波特率、所選擇的的時鐘源的頻率。可以通過以下公式計算UBRDIVn寄存器（n為0-2）的值，

給出了計算公式、例子及誤差計算

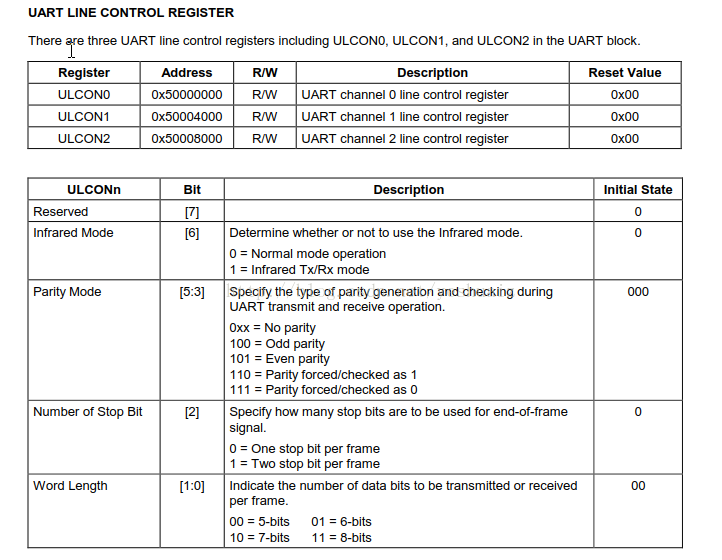

3、ULCONn寄存器：設置傳輸格式

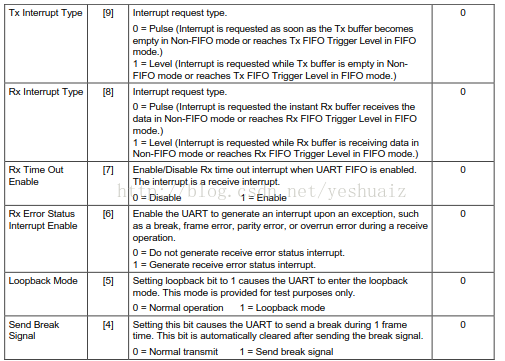

4、UCONn寄存器：串口控制寄存器

UCONn寄存器用來選擇UART時鐘源、設置UART中斷方式等。

n的值有UCON0、UCON1、UCON2這3個寄存器的[15:12]一起來確定。

5、UFCONn寄存器、UFSTATn寄存器

UFCONn寄存器用于設置是否使用FIFO，設置各FIFO的觸發閾值，即發送FIFO中有多少個數據時產生中斷、接收FIFO中有多少個數據時產生中斷。并可以通過設置這個寄存器來復位各個FIFO。

讀取USTATn寄存器可以知道各個FIFO是否已滿、其中有多少個數據。

不適用FIFO時可以認為FIFO深度為1，使用FIFO時s3c2440FIFO深度64。

6、UMOCONn寄存器、UMSTATn寄存器

這兩類寄存器用于流量控制。

7、UTRSTATn寄存器

這個寄存器用來表示數據是否已經發送完畢、是否接收完畢。

8、UERSTATn寄存器

用來表示各種錯誤是否發生。

9、UTXHn寄存器

CPU將數據寫入這個寄存器，UART就會將它保存到緩沖區中，并自動發送出去

10、URXHn寄存器

當UART接收到數據，CPU讀取這個寄存器，就可以獲取數據。

四、UART使用程序

serial.h

void uart0_init(void);

void putc(unsigned char c);

unsigned char getc(void);

int isDigit(unsigned char c);

int isLetter(unsigned char c);

serial.c

#include "s3c24xx.h"

#include "serial.h"

#define TXD0READY   (1<<2)

#define RXD0READY   (1)

#define PCLK            50000000    // init.c中的clock_init函數設置PCLK為50MHz

#define UART_CLK        PCLK        //  UART0的時鐘源設為PCLK

#define UART_BAUD_RATE  115200      // 波特率

#define UART_BRD        ((UART_CLK  / (UART_BAUD_RATE * 16)) - 1)

/*

 * 初始化UART0

 * 115200,8N1,無流控

 */

void uart0_init(void)

{

    GPHCON  |= 0xa0;    // GPH2,GPH3用作TXD0,RXD0

    GPHUP   = 0x0c;     // GPH2,GPH3內部上拉

    ULCON0  = 0x03;     // 8N1(8個數據位，無較驗，1個停止位)

    UCON0   = 0x05;     // 查詢方式，UART時鐘源為PCLK

    UFCON0  = 0x00;     // 不使用FIFO

    UMCON0  = 0x00;     // 不使用流控

    UBRDIV0 = UART_BRD; // 波特率為115200

}

/*

 * 發送一個字符

 */

void putc(unsigned char c)

{

    /* 等待，直到發送緩沖區中的數據已經全部發送出去 */

    while (!(UTRSTAT0 & TXD0READY));

    /* 向UTXH0寄存器中寫入數據，UART即自動將它發送出去 */

    UTXH0 = c;

}

/*

 * 接收字符

 */

unsigned char getc(void)

{

    /* 等待，直到接收緩沖區中的有數據 */

    while (!(UTRSTAT0 & RXD0READY));

    /* 直接讀取URXH0寄存器，即可獲得接收到的數據 */

    return URXH0;

}

/*

 * 判斷一個字符是否數字

 */

int isDigit(unsigned char c)

{

    if (c >= '0' && c <= '9')

        return 1;

    else

        return 0;

}

/*

 * 判斷一個字符是否英文字母

 */

int isLetter(unsigned char c)

{

    if (c >= 'a' && c <= 'z')

        return 1;

    else if (c >= 'A' && c <= 'Z')

        return 1;

    else

        return 0;

}
