仿真：protues 8.9

程序編譯器：keil 5

編程語言：C語言

編號C0003

題目要求：

1.具有顯示年、月、日、時、分、秒功能；

2.能計算并顯示星期；

3.能手動調整時間，設置鬧鐘；

4.具有鬧鐘功能，時間到聲光報警（蜂鳴器嘟嘟嘟，LED燈閃爍）。

講解視頻：

仿真圖（提供源文件）：

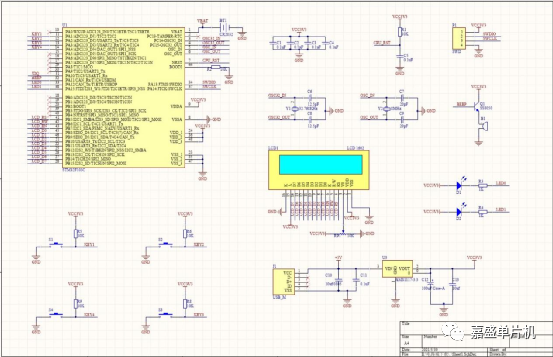

原理圖（提供源文件）：

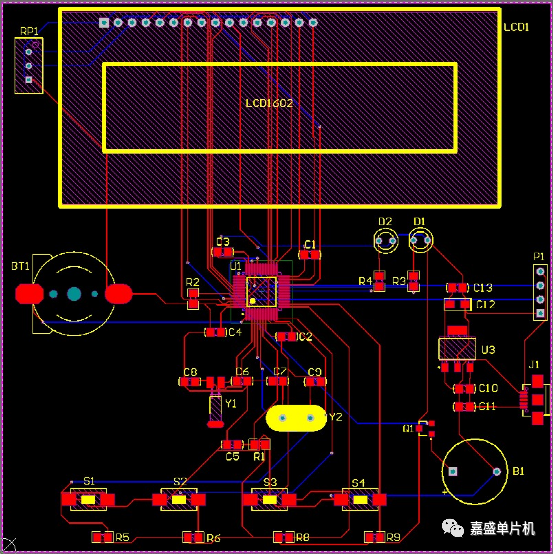

PCB（提供源文件）：

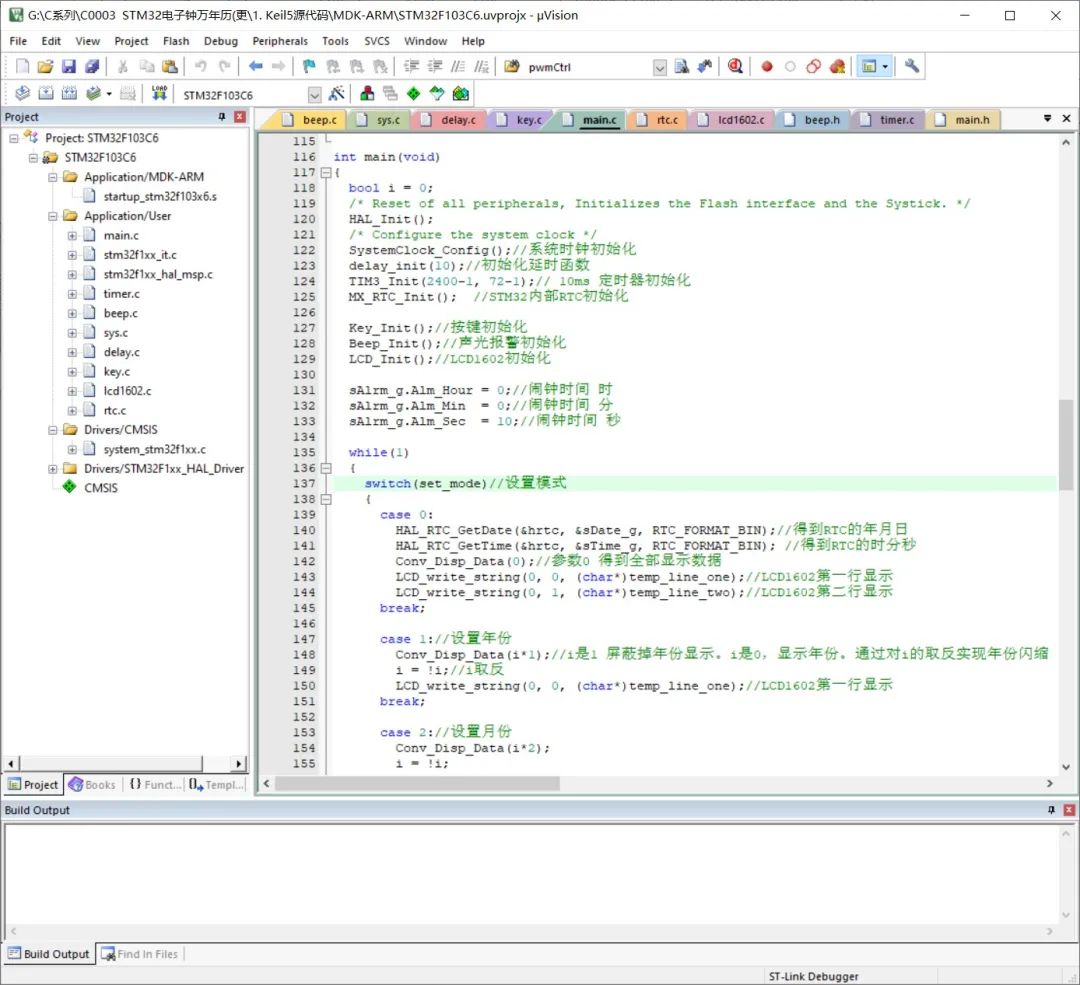

程序（提供源文件源碼）：

以下為部分程序：

int main(void)

{

  bool i = 0;

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */

  HAL_Init();

  /* Configure the system clock */

  SystemClock_Config();//系統時鐘初始化

  delay_init(10);//初始化延時函數

  TIM3_Init(2400-1, 72-1);// 10ms 定時器初始化

  MX_RTC_Init();  //STM32內部RTC初始化

  Key_Init();//按鍵初始化

  Beep_Init();//聲光報警初始化

  LCD_Init();//LCD1602初始化

  sAlrm_g.Alm_Hour = 0;//鬧鐘時間 時

  sAlrm_g.Alm_Min  = 0;//鬧鐘時間 分

  sAlrm_g.Alm_Sec  = 10;//鬧鐘時間 秒

  while(1)

  {

    switch(set_mode)//設置模式

    {

      case 0:

        HAL_RTC_GetDate(&hrtc, &sDate_g, RTC_FORMAT_BIN);//得到RTC的年月日

        HAL_RTC_GetTime(&hrtc, &sTime_g, RTC_FORMAT_BIN);  //得到RTC的時分秒

        Conv_Disp_Data(0);//參數0 得到全部顯示數據

        LCD_write_string(0, 0, (char*)temp_line_one);//LCD1602第一行顯示

        LCD_write_string(0, 1, (char*)temp_line_two);//LCD1602第二行顯示

      break;

      case 1://設置年份

        Conv_Disp_Data(i*1);//i是1 屏蔽掉年份顯示。i是0，顯示年份。通過對i的取反實現年份閃縮

        i = !i;//i取反

        LCD_write_string(0, 0, (char*)temp_line_one);//LCD1602第一行顯示

      break;

      case 2://設置月份

        Conv_Disp_Data(i*2);

        i = !i;

        LCD_write_string(0, 0, (char*)temp_line_one);

      break;

      case 3://設置日份

        Conv_Disp_Data(i*3);

        i = !i;

        LCD_write_string(0, 0, (char*)temp_line_one);

      break;

      case 4://設置時間

        Conv_Disp_Data(i*4);

        i = !i;

        LCD_write_string(0, 0, (char*)temp_line_one);

      break;

      case 5://設置分鐘

        Conv_Disp_Data(i*5);

        i = !i;

        LCD_write_string(0, 0, (char*)temp_line_one);

      break;

      case 6://設置秒

        Conv_Disp_Data(i*6);

        i = !i;

        LCD_write_string(0, 0, (char*)temp_line_one);

      break;

      case 7://設置鬧鐘時鐘

        Conv_Disp_Data(i*7);

        i = !i;

        LCD_write_string(0, 1, (char*)temp_line_two);

      break;

      case 8://設置鬧鐘分鐘

        Conv_Disp_Data(i*8);

        i = !i;

        LCD_write_string(0, 1, (char*)temp_line_two);

      break;

      case 9://設置鬧鐘秒鐘

        Conv_Disp_Data(i*9);

        i = !i;

        LCD_write_string(0, 1, (char*)temp_line_two);

      break;

      default:

      break;

    }

    if( (sTime_g.Hours == sAlrm_g.Alm_Hour) && (sTime_g.Minutes == sAlrm_g.Alm_Min) && (sTime_g.Seconds == sAlrm_g.Alm_Sec) )//判斷鬧鐘時間

    {

      for(uint8_t j = 0; j < 10; j++)//執行十次

      {

        LED2_TOG();//LED2翻轉，蜂鳴器嘟嘟嘟報警

        HAL_Delay(300);

      }

    }

    HAL_Delay(100);//延時

  }

}
