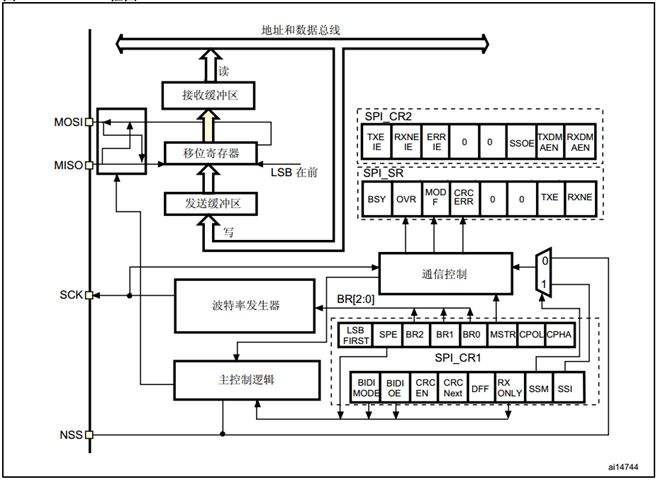

SPI是一種高速的，全雙工，同步的通信總線，原理和使用簡單，占用引腳資源少，是一種常用的通信方式。

STM32通常有2~3個SPI接口

根據STM32手冊的使用方法：

1. Enable peripheral clock

2. Enable SCK， MOSI， MISO and NSS GPIO clocks

3. Peripherals alternate function：

？ Connect the pin to the desired peripherals‘ Alternate Function （AF）

？ Call GPIO_Init（） function.

4. Program the Polarity， Phase， First Data， Baud Rate Prescaler， Slave Management，Peripheral Mode and CRC Polynomial values using the SPI_Init（） function in SPI mode.

5. Configure the FIFO threshold using SPI_RxFIFOThresholdConfig（） to select at which hreshold the RXNE event is generated.

6. Enable the NVIC and the corresponding interrupt using the function SPI_I2S_ITConfig（） if you need to use interrupt mode.

7. When using the DMA mode

？ Configure the DMA using DMA_Init（） function.

？ Active the needed channel Request using SPI_I2S_DMACmd（） function.

8. Enable the SPI using the SPI_Cmd（） function 。

9. Enable the DMA using the DMA_Cmd（） function when using DMA mode.

10. To use the CRC Hardware calculation feature refer to the Peripheral CRC hardware Calculation subsection.

基于STM32F3discovery開發板，STM32F303VC

使用SPI1，從機連接的是L3GD20陀螺儀，引腳連接：

SPI1_MOSI——PA7

SPI1_SCK——PA5

SPI1_MISO——PA6

NSS——PE3

代碼：

void SPI_GPIO_Config（void）

{

//將SPI1_MOSI—PA7，SPI1_SCK—PA5，SPI1_MISO—PA6引腳配置為對應復用功能

//NSS—PE3為從機片選引腳，配置為推挽輸出

}

void SPI_Config（void）

{

SPI_InitTypeDef SPI_InitStructure;

SPI_InitStructure.SPI_Direction =SPI_Direction_2Lines_FullDuplex;

SPI_InitStructure.SPI_Mode = SPI_Mode_Master;

SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;

SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low; //結合從機選擇

SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge; //結合從機選擇

SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;

SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_8;

SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;

SPI_InitStructure.SPI_CRCPolynomial = 7;

SPI_I2S_DeInit（SPI1）;

SPI_Init（SPI1， &SPI_InitStructure）;

SPI_RxFIFOThresholdConfig（SPI1， SPI_RxFIFOThreshold_QF）;

SPI_Cmd（SPI1，ENABLE）;

}

然后就可以用SPI接口進行收發數據，具體收發方式要根據從機設備決定

需要的時候可以配置中斷，DMA等功能

發送或接收數據前，先將相應從機的片選信號置零

SPI是兩個設備移位寄存器的數據交換，接收數據前先向從機發送虛擬字節，收到的數據就是所要讀取的數據
