高端制造不如德國、電子科技不如日本、人工智能不如美國……這是幾年前網絡上最常見的對中國制造的吐槽，大有恨鐵不成鋼的意味，那到底什么才是中國最拿得出手的呢？幾年前或許你會在腦袋里猶豫許久而得不出幾個像樣的答案。但現在，央視紀錄片《大國重器》第二季來告訴你答案了！

“工欲善其事必先利其器”，紀錄片通過近年來最引人注目的世紀工程，向觀眾展示了諸多高端利器，比如首次開放的超級工廠，首次披露的核心技術關鍵突破，最先進的世界級試驗平臺，最高水平的中外裝備同臺競技。那么，范圍縮小到半導體行業，中國又有哪些重要的武器推動著行業的發展呢？

AI芯片

2018年的平昌冬奧會閉幕式上，由張藝謀執導的“北京八分鐘”中，以“人工智能”為代表的中國新科技元素驚艷世界。24臺移動機器人“冰屏”與26名輪滑舞蹈演員傾情演出，變幻的燈光，美侖美幻的場景，傳統而富有底蘊的中華文化與人工智能完美融合。

這些移動機器人能在舞臺上如此靈活的完成任務的背后最主要是的有一顆強大的心臟——芯片。而中國也已經掌握了人工智能芯片這個半導體行業中的“重器”。

2016年，寒武紀發布了全球首款商用深度學習專用處理器IP——寒武紀1A處理器。這款處理器基于寒武紀科技所發明的國際首個人工智能專用指令集，具有完全自主知識產權，在計算機視覺、語音識別、自然語言處理等關鍵人工智能任務上具備出眾的通用性和效能比，在1GHz主頻下理論峰值性能為每秒5120億次半精度浮點運算，對稀疏化神經網絡的等效理論峰值高達每秒2萬億次浮點運算，同時支持八位定點運算和一位權重。在若干關鍵人工智能應用上實測，寒武紀1A達到了傳統的四核通用CPU 25倍以上的性能和50倍以上的能效。

2017年，寒武紀授權華為海思使用寒武紀1A處理器，搭載于麒麟970芯片和Mate 10系列手機中。寒武紀陳天石稱，經過對比，寒武紀1A不靠蠻力、不靠稀疏化技術輕松打敗了蘋果A11處理器。此外，2017年寒武紀還正式發布了三款智能處理器：1A處理器的升級版，擁有更高性能的寒武紀1H16處理器；面向視覺領域的1H8處理器，有4種配置可選，主打拍照輔助、圖片處理、安防監控，性能功耗比是1A處理器的2．3倍；面向智能駕駛領域的寒武紀1M處理器，性能是1A處理器的10倍以上。

陳天石還表示，2018年，寒武紀將推出分別主打推理和訓練的兩款MLU芯片，一款是面向數據中心、中小型服務器的MLU100高性能芯片，偏重推理；另一款是面向企業級人工智能研發中心的MLU200高性能芯片，偏重訓練。

比特幣芯片

近幾年，比特幣的行情持續走高，由此創造了很多一夜爆發的傳說。而由此更是催生了一大批“挖礦”公司（比特幣挖礦就是利用電腦硬件計算出比特幣的位置并獲取的過程稱之為挖礦。），而北京比特大陸科技有限公司（以下簡稱比特大陸）就是隨之誕生的“挖礦”巨頭。

比特大陸成立于2013年，由吳忌寒和芯片設計專家詹克團（Micree Zhan）聯合創辦，是一家生產比特幣挖礦機、定制芯片、運營“礦池”（比特幣礦工工廠）的初創公司。僅用了5年左右的時間，比特大陸公司已有超過700多名員工，AI技術團隊200余人。據預估，2017年比特大陸的銷售額預計達到驚人的143億人民幣，超過了國產手機芯片設計廠商展訊，榮登2017年中國十大集成電路設計公司排行榜第二名，僅次于華為海思。

比特大陸擁有低功耗高性能的16nm工藝集成電路的量產經驗，成功設計量產了多款A(yù)SIC定制芯片和集成系統，芯片出貨量達到數十億顆。2018年1月初，比特大陸帶來了全球首款張量加速計算芯片BM1680，以及板卡SC1／SC1＋、智能視頻分析服務器SS1等重量級產品。這是一顆面向深度學習應用的張量計算加速處理的專用定制芯片，適用于CNN、RNN、DNN等深度神經網絡的推理預測（Inference）和訓練（Training）。芯片由64 NPU構成，特殊設計的NPU調度引擎（Scheduling Engine）可以提供強大的數據吞吐能力，將數據輸入到神經元核心（Neuron Processor Cores）。

比特大陸還通過在芯片內集成高度定制的BMDNN Chip link芯片鏈路技術，實現在高速SerDes上提供穩定，靈活，低延遲的鏈路，可以使多個BM1680芯片一起工作，使其作為一個統一的系統，提供更高的處理能力。

按照規劃，2018年比特大陸將發布第2代算豐AI芯片BM1682，計算力將有大幅提升。后續規劃中還有第三代、第四代等陸續發布。

內存

中國的內存、閃存芯片幾乎100％依賴進口，從16年中到現在存儲芯片大漲價使得國內消費者付出了極大的代價，8GB單條內存的價格是之前的三四倍，128／256GB SSD硬盤也翻了一倍多。也因此，內存DRAM芯片顆粒國產化一直牽動著千萬國人的心，一方面是希望國產內存內存DRAM芯片顆粒大規模量產能打壓一下高昂的內存價格，另一方面則是由于純粹的愛國精神和民族自豪感。

在紫光趙偉國入主XMC，成立了長江存儲之后，國產3D NAND Flash有了前所未有的希望。在2017年底的第四屆世界互聯網大會趙偉光就表示，在存儲領域，紫光已經研發出了32層64G的完全自主知識產權的三維閃存芯片，2018年將實現量產。

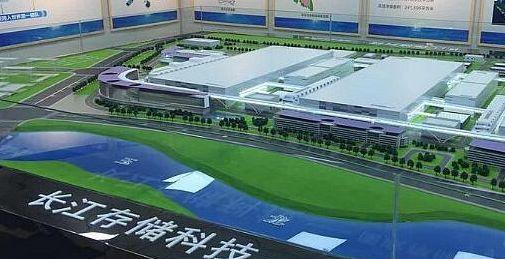

長江存儲是紫光公司收購武漢新芯科技公司之后成立的存儲芯片公司，在武漢開工建設國內最大的存儲芯片基地，總投資超過了240億美元，目前建設的是一期工程，主要針對3D閃存，2017年9月產房提前封頂，進展很順利。而在產房之外，3D閃存芯片的研發工作也在同步進行中，17年底推出的首個32層3D是國產3D閃存芯片事業中的一個里程碑事件。

如果與三星、東芝今年量產的64層3D閃存相比，國產閃存還存在一定差距，32層堆棧是這些公司去年、前年就量產的了，不過國產存儲芯片發展時間太短了，要實現從無到有的突破，過程自然要比三星等公司更艱辛。此外，這次順利長江存儲順利推出32層堆棧的3D閃存為日后發展奠定了基礎，因?yàn)樗麄儾⒉粶?zhǔn)備量產32層的，而是在明年直接量產64層堆棧的3D閃存，進一步跟國際主流水平接軌。現在成功開發32層3D閃存可為日后積累經驗，鍛煉隊伍。

根據長江存儲的規劃，他們預計在2018年下半年正式開始3D閃存生產，初期的產能只有5000片晶圓／月，不過一旦解決良率問題，后續就會大規模量產，武漢基地的設計產能最終可以達到30萬片晶圓／月，未來足以比肩SK Hynix、東芝這樣的公司的產能。

SiC

碳化硅是第三代半導體材料的典型代表，與傳統的硅材料相比，熱導率提升3倍，飽和電子漂移速度提升兩倍，能耗降低20％以上，可以廣泛應用于電動汽車、軌道交通、智能電網、通訊雷達和航空航天等重要國民經濟和軍工領域。很長一段時間，我們國家的碳化硅主要依賴進口。

2018年2月，中國首條6英寸碳化硅生產線在北京亦莊成功通線，這證明我國在半導體材料領域達到了國際先進水平，提升了我國制造業的國際競爭力。同時，該產線的建成是我國首次實現碳化硅全產業鏈貫通，從產業鏈源頭實現自主可控。

這條生產線由開發區企業北京世紀金光半導體有限公司投資完成，此次成功通線生產，有效提升了我國高端制造業的國際競爭力。

7納米芯片刻蝕機

現階段半導體產業能量產的最先進的工藝節點是7nm，臺積電全面領先。在7納米制程設備方面，囊括了5大設備商包括應用材料（Applied Materials）、科林研發（LAM） 、東京威力科創（TEL）、日立先端（Hitach）、中微半導體。中微是唯一打入臺積電7納米制程蝕刻設備的大陸本土設備商。半導體芯片，是信息化時代的基石，也是當今尖端制造的制高點。芯片制造，已經進入10納米到7納米器件的量產時代，是中國輸不起的領域，也是中國目前正在花大功夫發展的領域。

中微的7納米芯片刻蝕機是中國自主研發的第一批7納米芯片刻蝕機，是芯片制造和微觀加工最核心最先進的設備之一。它采用的是等離子體刻蝕技術。利用有化學活性的等離子體，在硅片上雕刻出微觀電路。

7納米相當于發絲直徑的一萬分之一，這是目前人類能夠在大生產線上制造出的最小的集成電路布線間距，這已經接近微觀加工的極限。在ICP芯片刻蝕中，關鍵尺寸的大小和芯片溫度有著一一對應的關系。如果我們要求刻蝕均勻性達到1納米，那么整個芯片的溫度差異就要控制在2度以內。中微自主研發的溫控設計，可以讓刻蝕過程的溫控精度保持在0．75度以內，優于國際水平。

氣體噴淋盤是刻蝕機最重要的核心部件之一，也是7納米芯片刻蝕機中的一項關鍵技術點。它的材料選擇和設計對于刻蝕機性能指標的影響至關重要。中微和國內廠家合作，研制和優化了一整套采用等離子體增強的物理氣象沉積金屬陶瓷的方法，這種創新的方法極大地改善了材料的性能，其晶粒更為精細、致密，缺陷幾乎為零。相比國外當前采用的噴淋盤，中國的陶瓷鍍膜噴淋盤壽命可以延長一倍，造價卻不到五分之一。中微自主研發的7納米芯片刻蝕機讓中國芯片制造裝備補足短板、站上高端，與世界最先進水平同步。

柔性顯示屏

關于未來的手機造型，現在業界都在做可折疊手機設想的概念圖，而要實現這么一款可折疊的手機，柔性顯示屏是關鍵。

作為全球最大的液晶面板需求市場，中國已成為全球擁有高世代液晶面板生產線最多的國家，智能屏、觸摸屏產量雙雙位居世界第一。

當下，我國迎來了柔性屏?xí)r代，京東方成都B7廠率先實現量產，同時也是世界上第二條實現柔性屏批量生產的生產線，工廠面積接近7個“水立方”！在柔性屏量產前的極限測試中，在水中被測試用的柔性屏可以任意扭曲。低功耗、高分辨率僅有0．03毫米厚度的柔性屏，正在給終端顯示領域帶來全球性的革命。3000名工程師，10年儲備，4萬個技術難關攻破。在《大國重器》中也介紹到，BOE（京東方）成都第6代柔性AMOLED生產線項目月產能4．8萬片，主要生產中小尺寸柔性AMOLED顯示屏。項目達產后年投入57．6萬片6代玻璃基板，達產年可出貨9000萬片以上高端柔性顯示屏，實現年產值有望超過300億元，這座超級工廠有望終結中國缺屏的窘境，引領中國走向柔性顯示屏的制造強國！

政策支持＋大基金的投入

此外，中國要發展半導體行業，還有一個很重要的“軟性”重器——政策支持和大基金的投入。

2017年3月，國務院總理李克強在政府工作報告中提到，加快培育壯大新興產業。全面實施戰略性新興產業發展規劃，加快新材料、人工智能、集成電路、生物制藥、第五代移動通信等技術研發和轉化，做大做強產業集群。這是“人工智能”首度被列入政府工作報告。

2018年3月，國務院總理李克強在政府工作報告中指出“推動集成電路、第五代移動通信、飛機發動機、新能源汽車、新材料等產業發展”，把推動集成電路產業發展放在實體經濟發展的首位強調。

除了政策上的支持，國家在金錢上的投入也毫不含糊。2014年6月國家發布《國家集成電路產業推進綱要》，從政策上完善落實一系列支持集成電路產業發展的措施，并設置了分階段目標；緊接著于2014年9月設立國家集成電路產業投資基金（俗稱“大基金”），主要用于集成電路產業的投資，支持行業的發展壯大。

截至2016年年底，國家集成電路產業投資基金股份有限公司＂大基金＂兩年多來共決策投資43個項目，累計項目承諾投資額818億元，實際出資超過560億元；已實施項目覆蓋了集成電路設計、制造、封裝測試、裝備、材料、生態建設等各環節，實現了在產業鏈上的完整布局，帶動的社會融資超過了1500億元。

有了這一個個強有力的重器，未來中國半導體行業定能推到一個此前從未有過的水平高度。
