2019年，德州儀器LukeTrowbridge發表了關于數字隔離器的七大問題，如今這篇文章已經更新，額外增加了兩個相關問題，讓我們看一下LukeTrowbridge的最新觀點。該文章將有助于您為設計合格電源快速選擇合適的隔離器。

1、基礎型和增強型數字隔離器的區別是什么？

基礎型數字隔離器必須根據組件級標準，通過一套測試，如 Deutsches Institut für Normung (DIN) V Verband der Elektrotechnik,Elektronik und Informationstechnik (VDE) V 0884-11。DIN V VDE V 0884-11定義了隔離器可以耐受的電壓水平，比如最大浪涌隔離電壓VIOSM、最大瞬態隔離電壓VOITM及最大重復峰值隔離電壓VIORM。增強型數字隔離器，除通過這些測試外，還必須通過最小浪涌電壓10,000 VPK測試。

2、數字隔離器的選型步驟有哪些？

第一步是了解系統的隔離規范要求。雖然需求有時看起來像是一個開放的列表，但是有一些關鍵的方面需要考慮，這些方面與隔離設計相關。

其中包括以下幾個要素：

絕緣耐壓（VISO）

工作電壓（VIOMM）

浪涌隔離等級（VIOSM）

爬電/間隙

共模瞬態抗擾度（CMTI）

功率消耗

數據速率

一旦縮小了數字隔離器的規格要求，下一步就是考慮不同的封裝選項。

當涉及到隔離時，封裝會產生很大的不同，因為封裝的尺寸和特性直接影響到設備的高壓性能。在選擇合適的封裝時，上面討論的一些相同的高壓要求（爬電、間隙、工作電壓、浪涌電壓、隔離耐壓）可以發揮作用。具有更寬爬電間隙的更大尺寸封裝產品支持更高的隔離電壓規格。

如果您的系統的管理要求可以通過更小的封裝選項來滿足，那么您可以考慮使用這個選項來幫助節省電路板空間和成本。此外，您還需要考慮通信接口需要多少個隔離通道，因為通道數越多，封裝尺寸就會越大。

在規格、要求和封裝之后，考慮信號需要多少通道以及每個信號的發送方向也很重要。這將有助于確定所需的信道配置。下一步，考慮您在設計中更喜歡的默認輸出狀態（或故障保護狀態）。這決定了當數字隔離器的輸入通道沒有電源或引腳保持浮置時，輸出引腳所處的預定義狀態是高還是低。

3、如何找到合適的器件？

一旦您記住了您的關鍵要求，圖1是一個簡單的數字隔離器選擇流程圖，可以幫助您確定適合您的設計的設備。

圖1:TI數字隔離器選擇流程圖

而下面的產品特性匯總，也有助于了解有關TI數字隔離器的更多信息：

ISO67xx：成本敏感應用的基本和強化數字隔離器。

ISO77xx：基本和強化數字隔離器。

ISO78xx：最高隔離等級，最寬爬電/間隙，增強型數字隔離器。

ISO70xx：超低功耗數字隔離器。

ISO73xx：低功耗，低抖動數字隔離器。

ISO76xx：高速，150 Mbps數字隔離器。

4、能為數字隔離器兩端施加不同的電壓嗎？

可以。數字隔離器可以在建議的工作條件下為設備兩端供電。由于隔離勢壘隔離了兩端，每端均可在建議的工作條件下獨立施加任意電壓值。舉例來說，可以為ISO7721 施加 3.3 V VCC1（在2.25 V -5.5 V 之間）和5 V VCC2（也在2.25 V - 5.5 V 之間）。除構建隔離外，通過這種方法，您還可以把數字隔離器用作邏輯電平轉換器，隔離器兩端相互獨立。

5、數字隔離器信號電壓可以異于它的電源電壓嗎？

不能。數字隔離器的輸入/輸出信號電壓取決于它的電源電壓。因此，如果要使數字隔離器兼容它所對接的設備，最好是保持信號電壓與隔離器電源電壓相同。例如，如果ISO7721 的電源電壓為 5 V，而它對接微控制器（MCU），那么很重要的一點就是 MCU 信號也工作在 5V 邏輯電平。

6、無輸入信號的數字隔離器的邏輯狀態是什么？

如果數字隔離器的輸入通道無電壓或者說引腳保留為浮置，它相應的輸出引腳為預定義狀態（稱為默認狀態或故障保護狀態）。輸出引腳可能為低，也可能為高，這取決于所選的設備。設備部件編號的后綴“F”，指示該隔離器輸出通道的默認狀態。例如，ISO7721DWR中沒有F，則表示該設備的默認狀態為高。同樣的，ISO7721FDWR中有F，則表示該設備的默認狀態為低。

7、能把數字隔離器沒用的通道引腳保留為浮置嗎？

不能。數字隔離器未用通道的輸入引腳可出于測試目的保留為浮置，但在應用中，浮置未用引腳會導致產品的抗噪度下降。

浮置的引腳尤其當系統進行電磁兼容性（EMC）/免疫測試時，更易于拾取噪音。為使系統對此種噪音免疫，最佳做法是將通道輸入鎖定在各自的默認邏輯狀態。

例如，對于ISO7721DWR來說，最佳做法是將不用的信號輸入引腳通過上拉電阻連接到它的VCC（首選4.7-kΩ電阻）。對于TI  ISO7721FDWR，最好是將不用的信號輸入引腳接至它的接地引腳。對于這兩種設備，所有不用通道的輸出引腳最好都不要連接。

8、如何確定數字隔離器的功耗？

根據其數據表列出的規格，可以計算出數字隔離器的功耗及找到與輸入電壓（2.5 V、3.3 V 和 5V）對應的電源電流特性表。在這個表格中，找到最接近于您的應用信號速度的數據傳輸率。數據表中將列出針對該特定數據傳輸率的電流消耗，分別作為隔離勢壘各端的電流（ICC1 和 ICC2）。將這兩個電流值相加，您將獲得工作條件下的設備總電流消耗。用這個總電流消耗除以數字隔離器的通道數，就得到了每個通道的電流消耗。某些數據表還分別提供每個通道的總供電電流。例如，ISO7041 數據表顯示了每通道參數總供電電流下的典型電流消耗為4.2 μA，它是ICC1(ch)與ICC2(ch)電流的和。

9、如何為數字隔離器構造隔離型電源？

為數字隔離器構造隔離型電源有幾種可選的方法；最佳解決方案須視具體的應用需要而定。

一個選擇是使用TI SN6501這樣的變壓器驅動器，此種驅動器可用于具有次級側變壓器和可選整流低壓差穩壓器的推挽式配置（圖2）。SN6501的功率高達1.5 W，可作為隔離型電源。此設備具有高度靈活性，幾乎可用在所有應用中。這是因為變壓器和匝數比能為電源提供必要的隔離等級和輸出電壓。如果您需要為其他設備提供隔離電源，則可使用SN6505x而不是SN6501，獲得高達5 W 的輸出功率。SN6505具有額外的保護特性，例如過載和短路、熱關斷、軟啟動和壓擺率控制等，方便設計人員構筑穩健的解決方案。

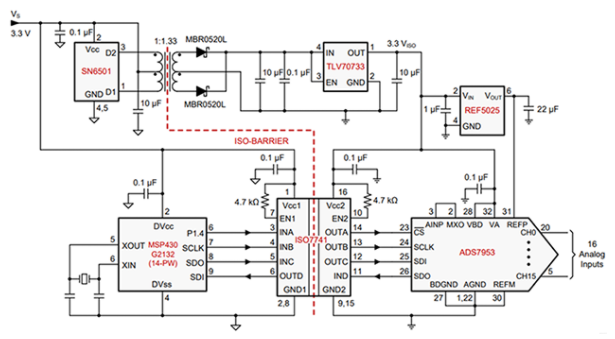

圖2：運用SN6501構建ISO7741的隔離型電源

另一個針對空間受限應用的可選方法是ISOW78xx系列設備，包括ISOW7841，該系列可在16引腳小型塑封集成電路封裝中提供信號和電源隔離。如圖2所示，這種組合占空間小；不需要變壓器，也易于通過認證。

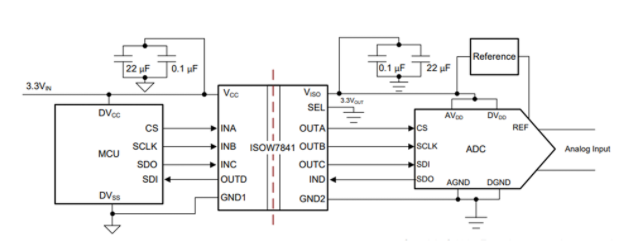

圖3：運用ISOW7841通過集成信號和電源打造數字隔離器

數字隔離技術憑借其高可靠性和高速性，已經得到了市場的廣泛認可，關于數字隔離技術的未來，還將有不斷更新，敬請期待。
