六中常用串口接口電路圖設計。如果你是Win95/98/Me操作系統的話那第1和第2兩種是最合適的，制作簡單。如果是Win2000/XP操作系統的話第3種最合適，當然如果你的電腦只有25針串口可以用的話選第4種就好了。FMS接口使用電腦上的并口或者串口，而實際的電路有不少種，下面是我在網上搜集到的一些原理圖，供大家參考制作。

1、并口接口（分立元件）

適用于Windows 95/98/Me操作系統。這個電路與FMS隨軟件提供的電路比多了一個200K的電阻，這個主要是為了與JR的搖控器連接，因為JR的搖控器教練口好象是集電極開路設計的，需要加一只上拉電阻才能正常工作。不過電路還是滿簡單的，用的元件也很少，很適合無線電水平不太高的朋友們制作，只是不能用于 Win2000/XP上有點讓人遺憾。

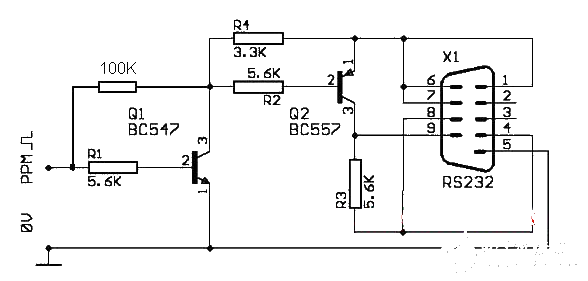

2、串口接口（分立元件）字串5

適用于Windows 95/98/Me操作系統，電路也不是很復雜，當然元件比并口電路多了一些，而且串口的外殼比并口小很多，如何把這些元件都放到小小的外殼里免不了要大家好好考慮一下了。當做體積小也是它的最大的優點，而且不用占用電腦并口，因為現在還有一些打印機還是要用并口的。缺點同樣是不支持Win2000/XP。

3、串行PIC接口（使用PIC12C508單片機）字串9

適用于Windows 95/98/Me/2000/XP操作系統。電路簡單，只是用到MicroChip公司的PIC12C508型單片機，免不了要用到編程器向芯片里寫程序了，這個東西一般朋友可能沒有，不過大多賣單片機的地方都有編程器，你只要拿張軟盤把需要用的HEX文件拷去讓老板幫你寫就可以了。這個接口最大的優點就是支Win2000/XP操作系統，還可以用PPJOY這個軟件來用搖控器虛擬游戲控制器玩電腦游戲。

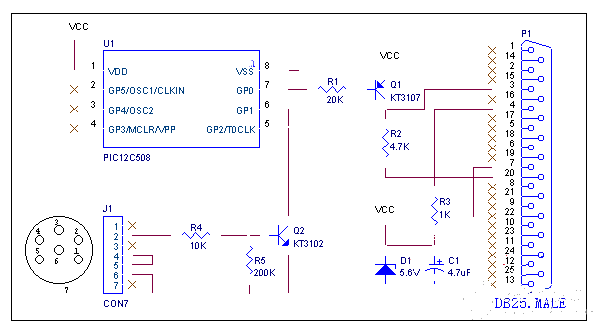

4、25針串行PIC接口（使用PIC12C508單片機）

適用于Windows 95/98/Me/2000/XP操作系統。電路同9針的接口基本一樣，只不過是接25針串口的，現在用的不是很多了。
