低阻抗麥克風放大器電路

來源:互聯網發布者:newrudeman 關鍵詞: 麥克風放大器電路低阻抗更新時間: 2024/03/13

該電路是具有低阻抗的麥克風放大器。通常，低阻抗麥克風位于動圈麥克風中。該麥克風放大器電路可以在 6 VDC 電壓至 30 VDC 電壓下正常工作。該電路所需的電壓范圍將允許您根據需要設計放大器。

如果在不使用T1晶體管的情況下構建電路，則該麥克風放大器的輸入是高阻抗的。如果這樣做，您應該將麥克風與電容器 C7 連接。

電位計P1用作IC運算放大器的反饋設置。這將影響輸出增益。為了使該電路以最佳方式工作，必須對所使用的電源進行良好的調節。即使不可能，該麥克風放大器電路也可以使用電池工作。

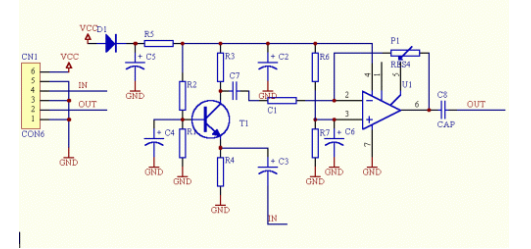

示意圖

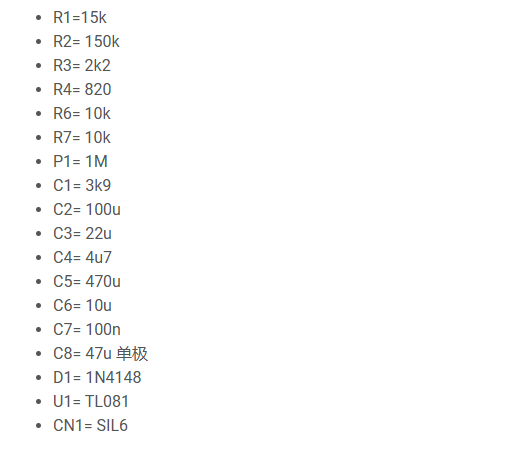

低阻抗麥克風放大器電路零件清單
