20W射頻調頻放大器電路圖分享

來源:互聯網發布者:ohahaha 關鍵詞: 功率放大器 FM 射頻電路更新時間: 2024/05/15

這款FM射頻功率放大器具有飛利浦的2個晶體管：BLV10和BLW87。2個射頻晶體管在C類工作，該fm放大器的總增益為21dB（100x），效率為55–65%。一個具有9個分量的低通濾波器可確保二次諧波的抑制為60dB。無需調諧即可覆蓋整個88-108MHzFM頻段。

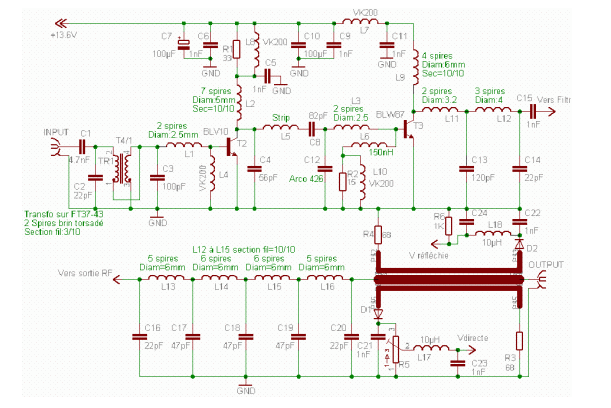

20W射頻調頻放大器電路圖

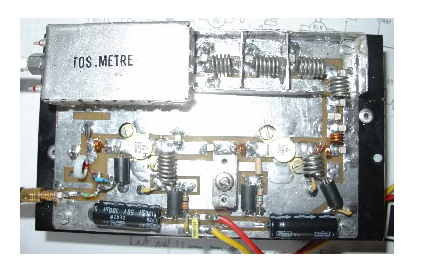

射頻放大器照片
