這是一個簡單的USB FM發射器，可用于通過將MP3播放器或計算機連接到USB端口，在標準VHFFM收音機上播放音頻文件。該電路不使用必須繞組的線圈。此USB發射器可用于在家中收聽自己的音樂。

為了保持FM發送器電路的簡單和緊湊，決定使用Maxim集成產品公司的芯片MAX2606。MAX2605-MAX2609系列IC專為固定頻率的低噪聲RF應用而設計。該IC中的VCO（壓控振蕩器）使用Colpitts振蕩器電路。用于調諧的可變電容（varicap）二極管和反饋電容也集成在該芯片上，因此您只需要一個外部電感器即可固定中央振蕩器頻率。

可以通過改變變頻電容的電壓來微調頻率。對電感的要求不高，根據Maxim的說法，Q因數相對較低的類型（35至40）就足夠了。IC的電源電壓應在2.7至5.5V之間，電流消耗應在2至4mA之間。有了這樣的值，從USB端口為電路供電似乎是個好主意。

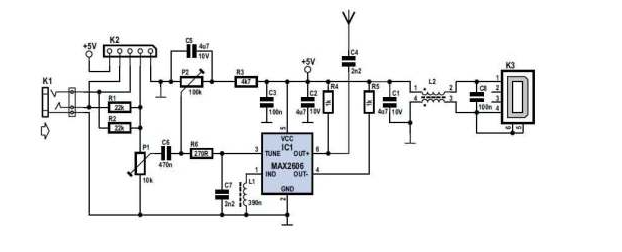

共模扼流圈與USB連接串聯，以避免電路和PC電源之間的干擾。電路沒有太多其他內容。連接到K1的立體聲信號通過R1和R2組合，然后通過音量控制P1傳遞到IC1的Tune輸入，在那里它使載波被頻率調制。濾波器R6/C7用于限制音頻信號的帶寬。頻率的設置（在整個VHFFM廣播頻段上）由P2完成，P5連接到《》V電源電壓。

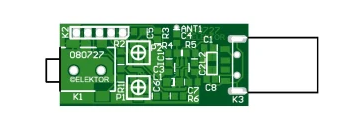

USB調頻發射器印刷電路板布局

PCB設計使用電阻器和電容器，采用0805SMD封裝。電路板的尺寸僅為41.2x17.9毫米，實際上是加密狗大小。對于天線，在板的邊緣放置了幾乎筆直的銅軌道。在實踐中，我們使用這款調頻發射器USB實現了約6米（18英尺）的范圍。電路板上還有一個5路SIL接頭的空間。在這里，我們找到了3.5mm插孔插頭的輸入，P1的輸入和電源電壓。后者允許電路獨立于主電源供電，例如通過三節AA電池或一個鋰紐扣電池供電。樣機中的電感L1是村田制作所制造的Q因數相當高的類型：在60MHz時最小為100。

焊接濾波扼流圈L2時要小心，因為兩側的連接非?？拷?。電源電壓與此相連，因此請確保不要使USB電源短路！在將電路連接到計算機上的USB端口或電池之前，使用電阻計檢查兩個電源連接器之間沒有短路。

P1的效果與您預期的相反（順時針減小音量），因為這會使電路板布局更加容易。偏差和音頻帶寬隨P1的設置而變化。音頻輸入的最大靈敏度相當大。將P1設置為最大電平時，10mVrms的立體聲輸入足以使收音機上的聲音保持清晰。這也取決于VCO的設置。調諧電壓越高，輸入信號可能幾乎是其兩倍（參見數據手冊中的VCO調諧曲線）。超過該水平，一些可聽見的失真變得明顯。如果P1無法輕松設置衰減，則可以毫無問題地增加R1和R2的值。

使用RF分析儀進行的測量表明，第三次諧波在發射頻譜中具有很強的存在感（比基頻低約10dB）。這真的應該低得多。當?shù)妥杩乖催B接到兩個輸入時，帶寬從13.1kHz（最大P1）到57kHz（P1的游標設置為1/10）不等。

在該USBFM發送器電路中，缺少輸入的預加重。歐洲的無線電具有內置的50μs去加重網絡（美國為75μs）。因此，收音機發出的聲音聽起來會明顯低沉。為了糾正這一點，并防止立體聲接收器錯誤地對音頻信號中的19kHz分量做出反應，本期其他地方發布了增強電路（FM發射器的預加重，也帶有PCB）。

USB發射器組件列表

MP3調頻發射機零件列表

電阻器（所有SMD0805）R1，R2=22kΩR3=4kΩ7R4，R5=1kΩ

R6=270ΩP1=10kΩ預設，貼片（TS53YJ103MR10VishaySfernice，F(xiàn)arnell#1557933）

P2=100kΩ預設，SMD（TS53YJ104MR10VishaySfernice，F(xiàn)arnell#1557934）電容器（所有SMD0805）

C1，C2，C5=4μF710V

C3，C8=100nF

C4，C7=2nF2

C6=470nF

電感器

L1=390nF，SMD1206（LQH31HNR39K03L村田制作所，F(xiàn)arnell#1515418）L2=2200Ω@100MHz，SMD，共模扼流圈，1206型（DLW31SN222SQ2L村田制作所，F(xiàn)arnell#1515599）半導體

IC1=MAX2606EUT+，SMDSOT23-6（美信集成產品）其他

K1=3.5mm立體聲音頻插孔SMD（SJ1-3513-SMT

CUIInc，DIGI-Key#CP1-3513SJCT-ND）

K2=5針接頭（僅與090305-I預加重電路結合使用時需要）K3=USB連接器A型，SMD（241007Lumberg，F(xiàn)arnell#1308875）
