調頻放大器電路原理圖講解

來源:互聯網發布者:奧特man123 關鍵詞: 功率放大器放大器電路調頻更新時間: 2024/04/16

一個非常簡單的調頻功率放大器，可以通過4V電源和BLY12A或KT87A和BLY920A或KT20B提供89W RF功率和925W。

如果使用BLY87A或KT920A，則輸入功率必須為0.5W，如果使用BLY4A或KT89B，則輸入功率必須為925W。該 FM 功率放大器設計用于 50 Ω 天線和 14V 的最大電源和 88 108 MHz 頻段。

僅使用金屬微調器，晶體管和陶瓷電容器的良好散熱器，并保持引腳非常短。

調頻功率放大器電路元件：

C1 = C8 = 10-40pF + 22pF 并聯 ||

C2 = 10-70pF + 120pF ||

C3 = 2.2nF C4 = 33nF C5 = 4 x 180pF C6 = 1nF C7 = 2.2nF C9 = 10-70pF + 47pF

R1 = 380Ω R2 = 47Ω R3 = 5.6 Ω L1 = 3 圈 / 0.8 毫米 / 6 毫米 / 腿 = 8 毫米 L2 = 6 圈 / 0.5 毫米

/超過

R2 L3 = 5 t / 0.6mm / 6mm

L4 = 4 t / 1.2mm / 8mm

T = 4W 使用 BLY87A， KT920A T = 20W 使用 BLY89A

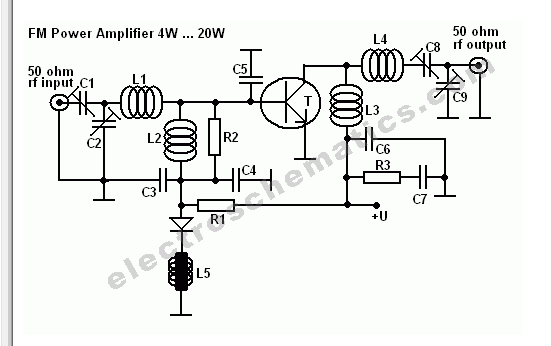

調頻放大器電路原理圖
