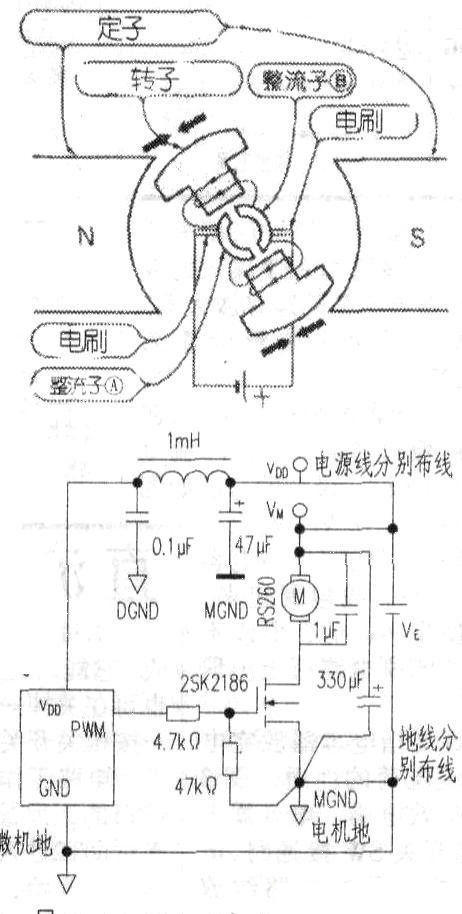

上圖是直流有刷電機的內部結構圖。轉子上的整流子隨轉子一起旋轉，并不停地與兩個電刷輪流接觸。電機旋轉時在整流子與電刷之間會產生火花，因此產生頻率范圍很寬的噪聲。

和繞線轉子三相異步電動機配套使用的頻敏電阻器，其外形和一臺帶鐵心的電抗器基本相同，但鐵心所用材料為鐵板，并且片與片之間不進行絕緣處理

一般電動機控制線路使接觸器吸合的電源是從兩相上引出，常規方法有可能會造成電動機兩相運轉的可能。

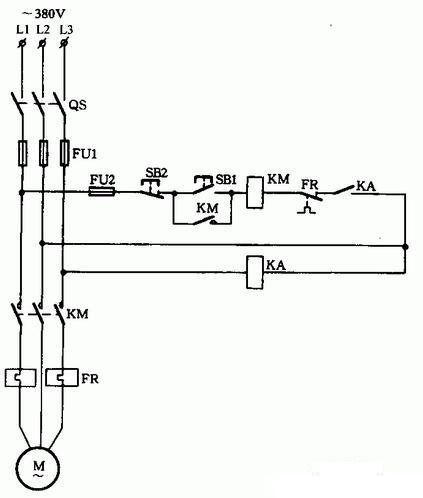

下圖為接觸器控制的電動機單向旋轉電路，Q為三相刀開關，FU1、FU2為熔斷器，KM為接觸器，FR為熱繼電器，M為籠型感應電動機，SB1為停止按鈕，SB2為起動按...

通常三相電動機的啟動電路如下圖所示。圖中K為三相刀閘開關，R為保險絲，AN1為啟動按鈕，AN2為停止按鈕，C、J工作電壓是380V的...

工作原理簡述：當電機正轉時，按下正轉按鈕SB3，其常閉 觸點先斷開，切斷反轉控制回路，然后其常開觸點閉合，接通正轉控制回路，正轉接觸器kM1得電吸合并自鎖

目前電動自行車使用的都是直流旋轉式電動機。根據其磁場產生的不同方式，可分為勵磁式電動機和永磁式電動機二種類型。

本文介紹的電路結構簡單卻能可靠地工作，用于電熱器具調功或直流串勵電機調速效果很好。電路如附圖所示。ICl LM358的一個運放用于交流電的過零檢測，ICl的同相...

微型直流電機在磁帶錄音機中使用較普遍，配套的電子穩速電路如附圖所示。R2、RP、R3、R5、R6組成分壓式取樣電路，RP是調速電位器，VT1是誤差電壓放大管。

ＣＤ４５１１是ＢＣＤ―七段ＬＥＤ鎖存／譯碼／驅動器。當ＬＥ為低電平時，將加在Ａ、Ｂ、Ｃ、Ｄ端的數據譯成段驅動信號，經限流...

采用LG9110組成的直流電機驅動電路如下圖所示：　其中LG9110①、④腳為正、反轉控制輸出端，②、③腳為正電源端，⑤、⑧腳接地...

該智能電動機保護器具有過載、斷相、堵轉、三相不平衡等保護功能，可與JR16、JR36等熱繼電器互換使用，電動機電源斷車相時．在...

減速步進電機28BYJ-48原理圖如下圖所示：　中間部分是轉子，由一個永磁體組成，邊上的是定子繞組。當定子的一個繞組通電時，...

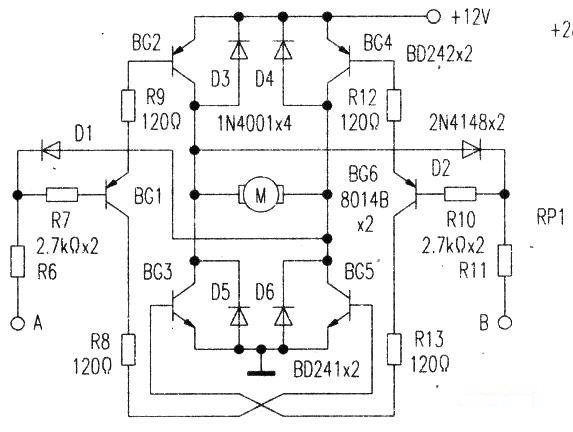

下圖的橋式驅動電路其一它是以低電平觸發電機運轉；其二控制端A、B具有觸發鎖定功能；其三具有多種保護，如D1、D2的觸發鎖定．...

下圖電路以達林頓管為基礎驅動電機的正反轉，它由完全對稱的兩部分組成。當A、B兩輸入端之一為高電平，另一端為低電平時，電機...

下圖為雙功放KD28組成的直流電機正反轉光控電路，VD1、VD2(2CUx2)為光電二極管，由于R1~R4=10kΩ，所以A、B點的電壓均為4...

電動機多保護起動電路是外圍輔助設備必須達到工作要求時電動機才可以起動的電路，如本圖中的SQ是一個限位開關起到位置保護作用...

用集成穩壓電路驅動電機的情況也較多，和一般的三端穩壓器直接驅動不同，下圖電路使電機可以獲得從Ov至7V的驅動電壓，因而具有...

本文介紹用于電動空模動力電機控制的單向電機比例驅動電路，元件易購，電路簡單，性價比高，非常適合具有一定電子技術礎的航空模...

如圖6所示，由 兩個555時基電路(IC1、IC2)組成，電動機M接在IC1與IC2兩個輸出端之間。圖6中標出了IC1、IC2的輸出級電路，Vi、Vi...
