繼電器是一種常用的控制器件，它可以用較小的電流來控制較大的電流，用低電壓來控制高電壓，用直流電來控制交流電等，并且可實現控制電路與被控電路之間的隔離，在自動控制、遙控、保護電路等方面得到廣泛的應用。常用的繼電器見圖1。

繼電器常規的檢測方法

一般常用的繼電器有功率繼電器、電磁繼電器，固態繼電器，時間繼電器，溫度繼電器等，而繼電器是利用電流的效應來閉合或斷開電路的設備，用于主動維護和主動控制。在大多數的狀況下，繼電器即是一個電磁鐵，這個電磁鐵的銜鐵能夠閉合或斷開一個或數個接觸點。當電磁鐵的繞組中有電流通過期，銜鐵被電磁鐵招引，因而就改變了觸點的狀況。

現在我們為大家簡略介紹一下繼電器的檢測方法：

檢測繼電器線圈：將萬用表調至“R*100”“或R*1K”檔，兩表筆（不分正負）接繼電器的兩引腳，萬用表指示應與該繼電器的線圈電阻根本相符，假如阻值顯著偏小，則闡明線圈有些短路，假如阻值為零，闡明兩線圈引腳間短路；如阻值為無窮大，闡明該線圈已斷路，以上三種狀況都闡明該繼電器現已損壞。

檢測繼電器接點：給繼電器線圈接上規則的作業電壓，用萬用表“R*1K”擋檢測接點的通斷狀況，未加上作業電壓時，常開接點應不通，常閉接點應導通，，當加上作業電壓時，應聽到繼電器吸合聲，此刻常開點應導通，常閉點應不通，轉換接點應隨之轉換，不然闡明該繼電器損壞，對於多組接點繼電器，假如有些接點損壞，其余接點動作正常則仍可運用。

1、測觸點電阻

用萬能表的電阻檔，測量常閉觸點與動點電阻，其阻值應為0，而常開觸點與動點的阻值就為無窮大。由此可以區別出那個是常閉觸點，那個是常開觸點；

2、測線圈電阻

可用萬能表R×10Ω檔測量繼電器線圈的阻值，從而判斷該線圈是否存在著開路現象；

3、測量吸合電壓和吸合電流

找來可調穩壓電源和電流表，給繼電器輸入一組電壓，且在供電回路中串入電流表進行監測，慢慢調高電源電壓，聽到繼電器吸合聲時，記下該吸合電壓和吸合電流，為求準確，可以試多幾次而求平均值；

4、測量釋放電壓和釋放電流

也是像上述那樣連接測試，當繼電器發生吸合后，再逐漸降低供電電壓，當聽到繼電器再次發生釋放聲音時，記下此時的電壓和電流，亦可嘗試多幾次而取得平均的釋放電壓和釋放電流，一般情況下，繼電器的釋放電壓約在吸合電壓的10～50％，如果釋放電壓太小（小于1/10的吸合電壓），則不能正常使用了，這樣會對電路的穩定性造成威脅，工作不可靠。

繼電器的識別與檢測方法圖解

繼電器的文字符號為“K”，圖形如圖2所示。在電路圖中，繼電器的接點可以畫在該繼電器線圈的旁邊，或在遠離該繼電器線圈的地方，而用編號表示它們的彼此關系。

繼電器的接點多種多樣，可分為單組接點繼電器和多組接點繼電器兩大類。其中，單組接點繼電器又分為常開接點（動合接點，簡稱H接點）、常閉接點（動斷接點，簡稱D接點）和轉換接點（簡稱Z接點）三種（圖3）。多組接點繼電器既可以包括多組相同形式的接點，又可以包括多組不同形式的接點。

繼電器參數有額定工作電壓、額定工作電流、線圈電阻、接點負荷等。額定工作電壓是指繼電器正常工作時線圈需要的電壓，對于直流繼電器是指直流電壓（圖4a），對于交流繼電器則是指交流電壓（圖4b）。同一種型號的繼電器往往有多種額定工作電壓以供選擇，并在型號后面加以規格號來區別。

額定工作電流是指繼電器正常工作時線圈需要的電流值。線圈電阻是指繼電器線圈的直流電阻。選用繼電器時必須保證其額定工作電壓和額定工作電流符合要求（圖5）。

接點負荷是指繼電器接點的負載能力，也稱為接點容量。例如，JZX-10M型繼電器的接點負荷為：直流28V×2A或交流115V×1A。使用中通過繼電器接點的電壓、電流均不應超過額定值，否則會燒壞接點，造成繼電器損壞。一個繼電器的多組接點的負荷一般都是一樣的（圖6中的K-1）。

電磁式繼電器是最常用的繼電器之一，其結構示于圖7。它是利用電磁吸引力推動接點動作的，由鐵芯、線圈、銜鐵、動接點、靜接點等部分組成。平時，銜鐵在彈簧的作用下向上翹起。當工作電流通過線圈時，鐵芯被磁化，將銜鐵吸合向下運動，推動動接點與靜接點接通，實現了對被控電路的控制。根據線圈工作電壓的不同，電磁式繼電器分為直流繼電器、交流繼電器和脈沖繼電器等類型。

電磁式繼電器具有1對線圈引腳和若干組接點引腳。密封電磁繼電器通常將引出端示意圖標示在繼電器上，如圖8所示。

電磁式繼電器可以用萬用表進行檢測。萬用表置于“R×100”或“R×1k”擋，兩表筆（不分正、負）接繼電器線圈的兩引腳（圖9所示），萬用表指示應與該繼電器的線圈電阻基本相符。如阻值明顯偏小，說明線圈局部短路；如阻值為0，說明兩線圈引腳間短路；如阻值為無窮大，說明線圈已斷路或引腳脫焊。

檢測繼電器接點：給繼電器線圈加上規定的工作電壓，用萬用表“R×1k”擋檢測接點的通斷情況（圖10所示）。未加電時，常開接點不通，常閉接點導通。加電時，應能聽到繼電器吸合聲，這時，常開接點導通，常閉接點不通，轉換接點應隨之轉換。否則說明該繼電器損壞。對于多組接點繼電器，如果部分接點損壞，其余接點動作正常則仍可使用。

干簧式繼電器也是最常用的繼電器之一，它由干簧管和線圈組成，如圖11所示。干簧管是將兩根互不相通的鐵磁性金屬條密封在玻璃管內而成，干簧管置于線圈中。當工作電流通過線圈時，線圈產生的磁場使干簧管中的金屬條被磁化，兩金屬條因極性相反而吸合，接通被控電路。在線圈中可以放入若干個干簧管，它們在線圈磁場的作用下同時動作。

干簧式繼電器具有1對線圈引腳和若干對干簧管引腳，在其外殼上均有相應標志，容易識別（圖12）。

干簧式繼電器同樣可以用萬用表對其線圈和接點進行檢測，檢測方法與電磁式繼電器相同（圖13）。

固態繼電器（簡稱為SSR）是一種新型的繼電器，是采用電子電路實現繼電器的功能，依靠光電耦合器實現控制電路與被控電路之間的隔離。固態繼電器可分為直流式和交流式兩大類。直流式固態繼電器見圖14，控制電壓由IN端輸入，通過光電耦合器將控制信號耦合至被控端，經放大后驅動開關管VT導通。固態繼電器輸出端OUT接入被控電路回路中，輸出端OUT有正、負極之分。

交流式固態繼電器電路原理如圖15所示。與直流式不同的是，開關元件采用雙向晶閘管VS，因此交流式固態繼電器輸出端OUT無正、負極之分，可以控制交流回路的通斷。

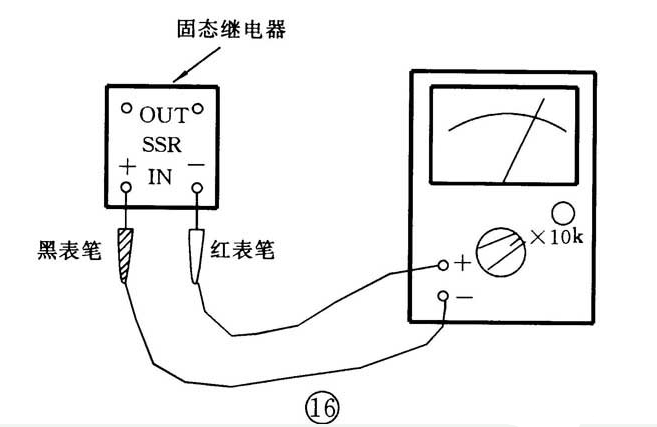

固態繼電器輸入端可以用萬用表檢測，方法是：萬用表置于“R×10k”擋，黑表筆（即表內電池正極）接SSR輸入端的正極，紅表筆（即表內電池負極）接SSR輸入端的負極，表針應偏轉過半（圖16）。將兩表筆對調后再測，表針應不動。如果無論正向接入還是反向接入，表針都偏轉到頭或都不動，則該固態繼電器已損壞。

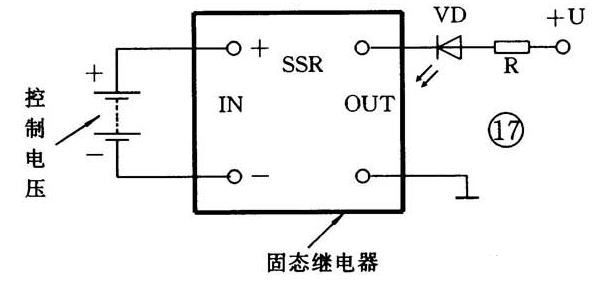

也可以按圖17搭一測試電路。當接通SSR輸入端的控制電壓時，發光二極管VD亮；當切斷SSR輸入端的控制電壓時，發光二極管VD滅。

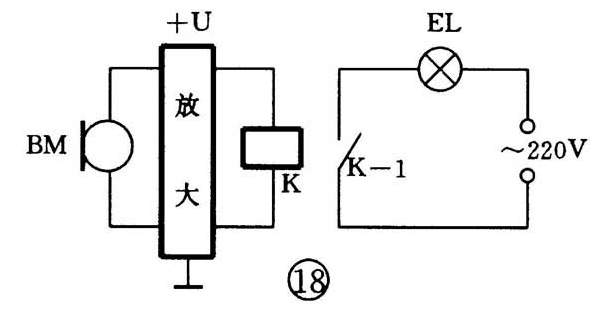

繼電器的主要作用是間接控制和隔離控制。圖18為繼電器用于聲控電燈開關，這是弱電控制強電的典型例子。當話筒BM接收到聲音信號時，經放大后使繼電器K吸合，接點K-1接通電源，照明燈EL點亮。

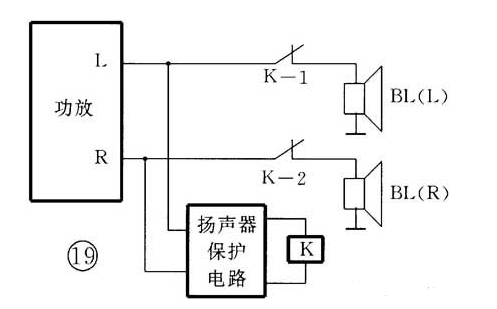

圖19為繼電器用于揚聲器保護電路，這是隔離控制的典型例子。功放輸出端（L或R端）如果出現直流電壓，被揚聲器保護電路檢測放大后，使繼電器K吸合，K-1和K-2（均為常閉接點）斷開，切斷了功放輸出端與揚聲器的連接，保護了揚聲器。采用繼電器控制揚聲器的通斷，使保護電路與音頻電路完全隔離，確保了高保真的音質。

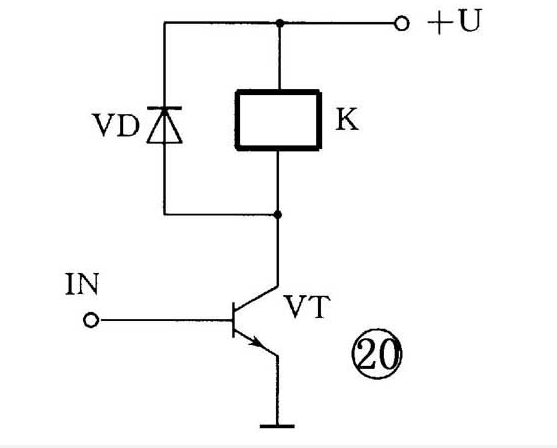

由于繼電器線圈是一個大電感，為避免驅動繼電器的晶體管損壞，使用中應在繼電器線圈兩端并接保護二極管，如圖20所示。VT關斷的瞬間，繼電器線圈K產生的反向高壓可以通過保護二極管VD泄放，保護了開關管VT不會被反向高壓所擊穿。
