1、分辨率，字數和位
分辨率是指萬用表進行測量時對小信號的分辨能力。 知道萬用表的分辨率，就可以確定它是否能觀察到被測信號的很小變化。 例如，如果數字式萬用表在 4V量程上的分辨率為 1mV，說明它可在讀取 1V時觀察到 1mV （1/1000 V）的變化。
如果您必須測量最小 1/4 英寸（或 1毫米）的長度，那么您不會購買最小刻度為 1 英寸（或 1 厘米）的尺子。 若正常溫度是 98.6 華氏度，那么僅能測量整度數的溫度計沒有太大用處。 您需要一支分辨率為 0.1 度的溫度計。
“位“和”字“這兩個詞用于描述萬用表的分辨率。可以按數字式萬用表顯示的字數或位數對它們進行分組。
一塊3?位萬用表可顯示三個整位（0到9） 以及一個 “半位” （僅顯示一個“1” 或留為空白）。一塊3?位萬用表的顯示分辨率高這 1，999 字。 一塊 4?位萬用表的顯示分辨率高達19，999 字。 與“位“相比，使用“字”可以更精確地描述萬用表的先辨率。 現在的3?位萬用表的分辨率可能高達3，200、 4，000 或 6，000 字。
對于某些測量，3，200 字萬用表可提供更佳分辨率。例如，如果要測量 200V 或更高電壓，那么一塊 1，999 字萬用表不能測量到 0.1V。而一塊 3，200 萬用表可在測量高達 320V的電壓時顯示到 0.1V。 在超過 320V電壓之前，此分辨率與更昂貴的 20，000 字萬用表的分辨率相同。
2、準確度
準確度就是在特定運行條件下產生的最大允許誤差。 換言之，準確度表示數字式萬用表顯示的測 量值與被測信號的實際值的接近程度。
數字式萬用表的準確度通常用讀數的百分比表示。準確度為讀數的 1% 表示，如果顯示的讀數是100V，則電壓實際值可能是 99V和 101V 之間的任何數值。
技術參數可能還包括加到基本準確度參數上的一個位范圍。 該范圍表示顯示值最右端的數字可能 變化的字數。 這樣，上例中的準確度可表示為 “±（1 %+2）” 。 因此，若顯示讀數為 100V，則實際電壓值將介于 98.8V 和 101.2V 之間。
模擬式萬用表的參數由滿刻度誤差決定，而不是由顯示讀數的百分比決定。模擬式萬用表的典型準確度為滿刻度的 ±2%或±3%。在 1/10 滿刻度處，準確度變為讀數的 20%或 30%。數字式萬用表的典型基本準確度基于讀數的 ±（0.7%+1）與 ±（0.1%+ 1）之間或更佳。
3、歐姆定律

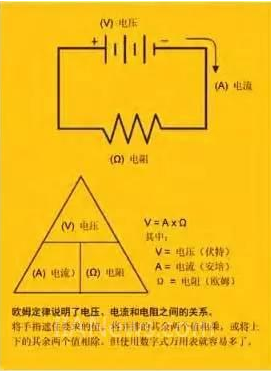

任何電路的電壓、 電流和電阻都可使用歐姆定律來計算，該定律表述為 “電壓等于電流與電阻的乘積” （請見圖 1）。因此，若該公式中的任意兩個值已知，就可以求出第三個值。
數字式萬用表利用歐姆定律來直接測量和顯示電阻、 電流或電壓。 下面介紹了如何使用數字式萬用表方便地測量所需參數。
4、數字和模擬顯示
數字顯示具有很高準確度和分辨率，可針對每個測量值顯示三位或更多位。
模擬指針顯示準確度不太高，有效分辨率也較低，因為必須估計兩條刻度線間的值。
條形圖可像模擬指針那樣顯示信號的變化和趨勢，但與指針相比更持久且更不易損壞。
