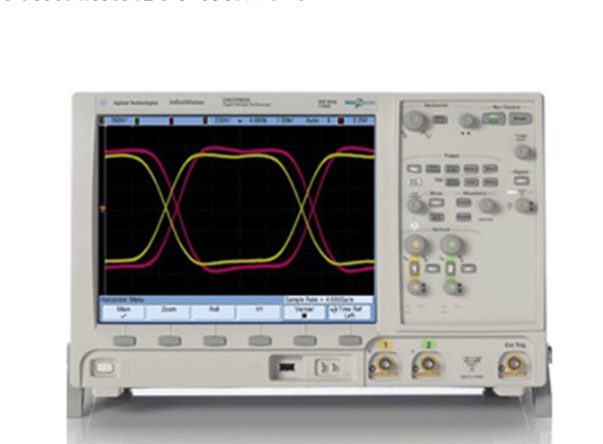

示波器的使用方法

1．獲得基線：當操作者在使用無使用說明書的示波器時，首先要獲得一條zui細的水平基線，然后才能用探頭進行其他測量，其具體方法如下： （1）預置面板各開關、旋鈕。 亮度置適中，聚焦和輔助聚焦置適中，垂直輸入耦合置“AC，，，垂直電壓量程選擇置“5mv／div”，垂直工作方式選擇置“CHl”，垂直靈敏度微調校準位置置“CAL“，垂直通道同步源選擇置中間位置，垂直位置置中間位置，A和B掃描時間因數一起預置在“0．5ms／div”，A掃描時間微調置校準位置“CAL’’，水平位移置中間位置，掃描工作方式置“A”，觸發同步方式置“AUTO“，斜率開關置“+” ，觸發耦合開關置“AC’’，觸發源選擇置”INT“。 （2）按下電源開關，電源指示燈點亮。 （3）調節A亮度聚焦等有關控制旋鈕，可出現纖細明亮的掃描基線，調節基線使其位置于屏幕中間與水平坐標刻度基本重合。 （4）調節軌跡平行度控制使基線與水平坐標平行。

2．顯示信號：一般情況下，示波器本身均有一個0．5Vp—p標準方波信號輸出口，當獲得基線后，即可將探頭接到此處，此時屏幕應有一串方波信號，調節電壓量程和掃描時間因數旋鈕，方波的幅度和寬窄應變化，至此說明示波器基本調整完畢可以投入使用。

3．測量信號：將測試線接在CHl或CH2輸入插座，測試探頭觸及測試點，即可在示波器上觀察到波形。如果波形幅度太大或太小，可調整電壓量程旋鈕；如果波形周期顯示不適合，可調整掃描速度旋鈕。

特殊使用方法 1．交流峰值電壓測量 （1）獲得基線。 （2）調整V／div旋鈕，使波形在垂直方向顯示5div（即5格）。 （3）調節“A觸發電平”獲得穩定顯示。 （4）用以下公式計算峰值電壓。 電壓（p—p）：垂直偏轉幅度／度x（VOLTS／div）／開關檔極x探極衰減倍率。 例如：測得上峰到下峰偏轉是5．6度，VOLTS／dir開關置0．5，用x10探極衰減倍率，將數據代人：電壓二5． 6X0．5 X 10二28 V。 2．上升時間測量 上升時間：水平距離（度）x時間／度（檔極）／擴展系數。 例如：波形兩點間的距離為5度，時間／度檔級為1Us，x10擴展末擴展（即x1），將給定值代人：上升時I司；5X1 ／1；51xs。 3．相位差測量 相位差：水平差值（度）x水平刻度校準值（度／度）。 例如：水平差值為0．6度，每度校準到45度，將給定值代人公式：相位差：0．6x45：27

示波器的使用技巧

1、如何測量直流電壓？

答：首先需要設置耦合方式為直流，根據大概的范圍調節垂直檔位到一個合適的值，然后比較偏移線跟通道標志的位移。

2、用戶反應測量220V市電的時候幅度超出屏幕范圍？三相電源的相位差如何測？

答：zui大輸入峰峰值電壓是400V，根據有效值換算峰峰值公式220V市電超過了400V峰峰值，幅度超出屏幕范圍正?，F象。用示波器測量三相電源相移的時候，可以設置觸發源為市電，并使用一通道先測A-B波形，然后存儲為參考波形，再使用探頭連接B-C，這時可以測量出相移。

3、什么是混淆抑制作用？

答：混淆是指示波器采集的頻率低于實際信號zui大頻率的2倍采集產生的一種狀況?；煜种剖菫榱朔乐够煜漠a生而專門設計的，混淆抑制可判別信號的zui大頻率，并以2倍的zui大頻率采集信號。

4、如何捕捉非周期性的信號？

答： ①、設定觸發電平至需要的值。 ②、點擊主控按鈕SINGLE，機器開始等待，如果有某一信號達到設定的觸發電平，即采樣一次，顯示在屏幕上。利用此功能可以輕易捕捉到偶然發生的事件，例如幅度較大的突發性毛刺：將觸發電平設置到剛剛高于正常信號電平，點擊SINGLE按鈕，則當毛刺發生時，機器自動觸發并把觸發前后一段時間的波形記錄下來。拖動觸發位置標志線可以得到不同長度的負延遲觸發，便于觀察毛刺發生之前的波形。

5、如何觀察低壓直流電源的噪聲？

答：①、連接示波器探頭于通道A1（或A2）與被測點之間。 ②、設定觸發源（Trigger Source）為A1或A2（必須與實際被測信號輸入的通道一致）。 ③、點擊A1或A2按鈕，選定耦合方式為AC（交流）耦合。 ④、調節采樣速率及垂直靈敏度，直至得到滿意的顯示。

6、示波器的獲取方式可應用在哪些場合？

答：觀察單次信號請選用實時采樣方式，觀察高頻周期性信號可以選用等效采樣方式。希望觀察信號的包絡避免混淆，請選用峰值檢測方式。期望減少所顯示信號中的隨即噪音，請選用平均采樣方式，平均值的次數可以選擇。觀察低頻信號，選擇滾動模式方式。希望顯示波形接近模擬示波器效果，請選用模擬獲取方式。

7、觸發和波形采集的關系如何？

答：針對不同類型的示波器，示波器不同的捕獲方式，觸發和波形采集的關系不同。如果是采樣示波器或實時示波器的等價時間采樣模式，一個波形的采集需要多次觸發完成的。針對實時示波器的實時采樣模式，觸發一次，波形肯定會采集一次，不觸發，波形也可能采集，這就是觸發的AUTO模式。（有三種觸發模式，一種是AUTO，不觸發，波形也會刷新，但波形在屏幕上會不穩定，另一種是NORMAL，只有觸發才刷新，zui后一種是SINGLE，*次觸發捕獲波形，以后就不在捕獲波形了。）。

8、保存波形后的數據能自動生成EXCEL表？

答：能。Ultrascope軟件能夠把下載后波形數據自動保存為Excel表的文件格式。

9、采集信號后，畫面中并未出現信號的波形。怎么處理？

答：可以按照下面步驟檢查處理： 1. 檢查探頭是否正常接在信號連接線上； 2. 檢查信號連接線是否正常接在BNC（即通道連接器）上； 3. 檢查探頭是否與待測物正常連接； 4. 檢查待測物是否有訊號產生（可將有訊號產生的通道與有問題的通道接在一起來確定問題所在）。 5. 再重新采集信號一次。

10、毛刺/脈寬觸發的應用場合有那些？

答：毛刺/脈寬觸發一般有兩種典型應用場合，一是同步電路行為，如利用它來同步串行信號，或對于干擾非常嚴重的應用，無法用邊沿觸發正確同步信號，脈寬觸發就是一個選擇；另一是用來發現信號中的異?，F象，如因干擾或競爭引起的窄毛刺，由于該異常是偶發顯現，必須用毛刺觸發來捕獲（另一種方法是峰值檢測方式，但峰值檢測的方法有可能受其zui大采樣率的限制，同時，一般是能看，不能測）。若被測對象的脈沖寬度是50ns，而且該信號沒有任何問題，也就是說，沒有因干擾，競爭等問題引起的信號畸變或更窄的，用邊沿觸發就可同步該信號，無需使用毛刺觸發。

11、選擇示波器時，一般考慮zui多的是帶寬。在什么情況下要考慮采樣速率？

答：取決于被測對象，在帶寬滿足的前提下，希望zui小采樣間隔（采樣率的倒數）能夠捕捉到您需要的信號細節。業界有些關于采樣速率經驗公式，但基本上都是針對示波器帶寬得出的，實際應用中，zui好不用示波器測相同頻率的信號。若您在選型，對正弦波，選擇示波器帶寬是被測正弦信號頻率的3倍，以上，采樣率是帶寬的4到5倍，實際上是信號的12到15倍，若是其它波形，要保證采樣率足以捕獲信號細節。若您正在使用示波器，可透過以下方法驗證采樣率是否夠用： 將波形停下來，放大波形，若發現波形有變化（如某些幅值），采樣率就不夠，否則無礙。也可用點顯示來分析，采樣率是否夠用。

12、在使用示波器時如何消除毛刺？

答：如果毛刺是信號本身固有的，而且想用邊沿觸發同步該信號（如正弦信號），可以用高頻抑制觸發方式，通?？赏皆撔盘?。如果信號本身有毛刺，但想讓示波器慮除該毛刺，不顯示毛刺，通常很難做到。可以試著使用限制帶寬的方法，但不小心可能也會把信號本身慮掉一部分信息。若使用邏輯分析儀器，一般來說，使用狀態采集的方法，有些在定時方式下采集到的毛刺，就看不到了。

13、示波器的各種觸發的應用，比如說邊沿觸發，脈寬觸發和視頻觸發，它們各適合測那種信號？

答：邊沿觸發，可設觸發電平，上升沿或下降沿。邊沿觸發也稱為基本觸發。 脈寬觸發，可根據脈沖寬度來確定觸發時刻。可以通過設定脈寬條件捕捉異常脈沖。 視頻觸發，即可在NTSC，PAL或SECAM標準視頻信號的場或行上觸發。

14、使用示波器，怎樣將一次性隨機出現的信號完整的捕捉并保存下來，然后重顯分析？

答：如果測的所謂隨機信號為一個單次信號，那么只要設置與該信號相匹配的垂直和水平刻度，調整好觸發電平，使用單次觸發等待信號出現即可，然后利用STORAGE的存儲類型的波形保存功能即可將捕獲的波形存儲，需要重顯保存的波形，只需將波形調出就能重顯分析了。

15、為什么波形存儲已經存儲了設置，還要存儲設置有什么用？

答：首先，兩者zui主要的區別是波形存儲占據的存儲空間要比設置存儲空間要大的多，因此以存儲器的空間和成本考慮，就需將兩者分別保存。其次，兩者的調出上也存在差別。波形調出示波器處于STOP狀態，設置調出時不改變保存的運行狀態，可方便直接觀測波形。

16：每臺示波器都有一個頻率范圍，比如10M、60M、100M.。.我手頭用的示波器標稱為60MHz，是不是可以理解為它zui大可以測到60MHz？可我用它測4.1943MHz的方波時都測不到，這是什么原因？

答：60MHz帶寬示波器，并不意味著可以很好地測量60MHz的信號。根據示波器帶寬的定義，若輸入峰峰值為1V的60MHz正弦波到60MHz帶寬示波器上，您在示波器上將看到0.707V的信號（30%幅值測量誤差）。如果測試方波，選擇示波器的參考標準應是信號上升時間，示波器帶寬＝0.35/信號上升時間×3，此時您的上升時間測量誤差為5.4%左右。

示波器的探頭帶寬也很重要，若使用的示波器探頭包括其前端附件構成的系統帶寬很低，將會使示波器帶寬大大下降。如若使用20MHz帶寬的探頭，則能實現的zui大帶寬是20MHz，如果在探頭前端使用連接導線，將會進一步降低探頭性能，但對4MHz左右方波不應有太大影響，因為速度不是很快。

另外還要看一下示波器使用手冊，有的60MHz示波器在1:1設置下，其實際帶寬將銳減到6MHz以下，對于4MHz左右的方波，其三次諧波是12MHz，五次諧波是20MHz，若帶寬降到6MHz，對信號幅值衰減很大，即使能看到信號也不是方波，而是幅值被衰減了的正弦波。
