項目說明

此小車是我們做的21年送藥小車練習.

由于時間匆忙(7月初放假開始制作編程),只做了單車的基本送藥功能.其主要目的還是熟悉梁山派的各個功能外設.

相關功能

電機控制使用TB6612,四個GPIO做通用輸出口,兩個做PWM輸出.PWM使用TIM8_CH0&CH1.

編碼器使用了TIM2&TIM3.

留有兩個I2C接口,一個OLED,顯示基本調試信息;一個MPU6050,用來精確轉向

兩個UART,分別給openMV和K210通訊

硬件連接

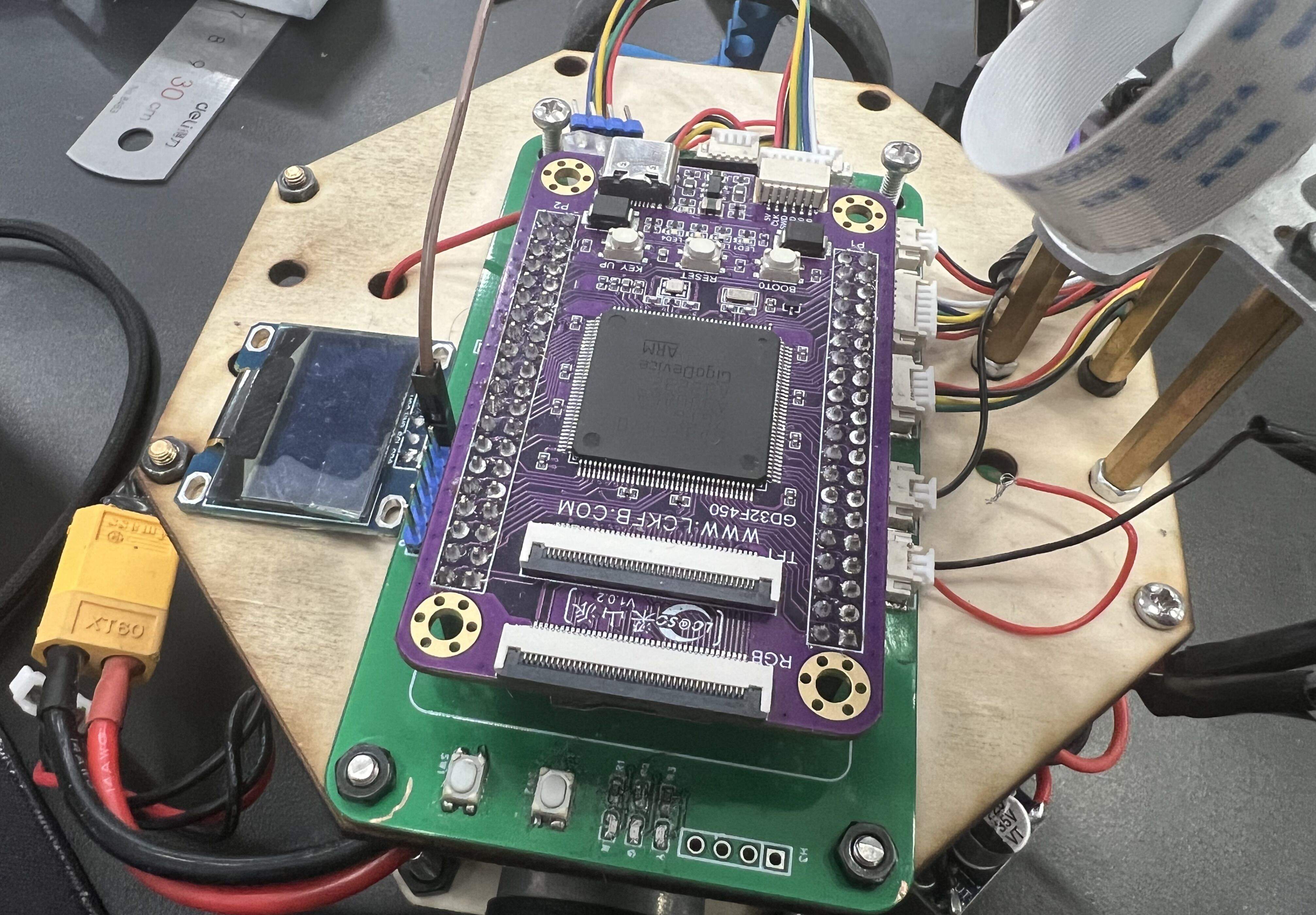

PCB工程里有兩塊PCB,一塊是供電系統,連接電機,編碼器,降壓模塊,穩壓芯片;一塊是簡單的主控固定板,引出上述所用到的引腳.

兩塊板通過1.25連接座連接編碼器,電機驅動的6PIN,5V供電

總結一下練習過程.

編程思路

開啟一個100Hz的定時器進行電機速度控制.

openMV識別圖像最上面5個框來檢測紅線,梁山派UART開啟DMA循環接收數據,并進行錯誤檢測.

K210識別到數據后會先處理,然后直接發送命令給小車.實際中發現K210每次啟動后需要手動復位一下才可以運行(還不知道什么原因),所以K210的復位引腳連接了一個GPIO,由程序復位.

MPU6050轉向沒有使用DMP而是直接讀取陀螺儀角速度來計算,會有一定的誤差.

缺陷

硬件方面

一:設計的小車底盤夠低,但是采用了極其簡單的滾珠,在我們實驗場的會有很大的阻力,使得小車運行效果不理想.

攝像頭支撐柱不夠高,導致K210識別速度不夠.之后使用銅柱增高,得以解決.

三:電池本來是可更換的,但由于使用了魔術貼使得難以取下來.

軟件方面:

一:GD32的一些外設驅動庫找了有一會,沒注意看梁山派模塊征集令里都有.但有一個問題:同學們GD32的I2C的硬件驅動都是采用的讀取標志位,但沒看到有同學做超時處理,在oled或者6050壞了的時候容易死機.

二:openMV一開始打算發送線的偏移量和傾角,進行PID控制,調試了三天都沒有結果.放棄并使用了尋找色塊的方法.也就類似紅外傳感器.

三:K210訓練的模型量太少,以及一些人為的失誤,導致準確度很不理想.之后借用了學長訓練的模型.

查看原理圖請點擊主控

最后來個演示(只能識別內側的數字,外側的還未處理)
