使用 HCNR200 的高性能模擬光耦合器概述

使用 Broadcom Inc 的 HCNR200 的參考設計

設計簡介

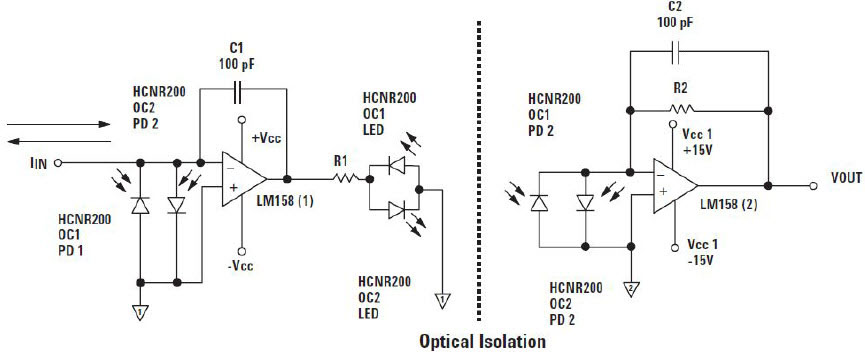

使用 HCNR200 的高性能模擬光耦合器概述。輸入電流可以是任一極性。 IIN 的上限應限制為最大值 50 uA，以實現 0.05% 的非線性規格

Overview of High Performance Analog Optocouplers Using HCNR200. The input current can be of either polarity. The upper limit for the IIN should be constrained to 50 uA maximum to achieve the non-linearity specifications of 0.05%
