使用 NXP Semiconductors 的 TDA8768H/5 的參考設計

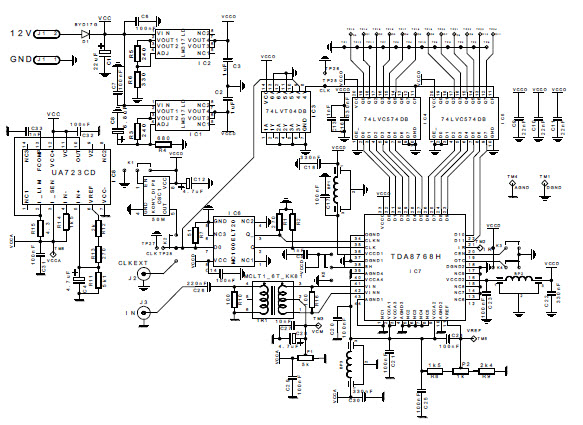

TDA8768-12-bit High-speed A/D converter Demonstration Board

設計簡介

演示電路采用 TDA8768H、BICMOS 12 位模數轉換器，專為專業應用而設計。它可以將模擬輸入信號轉換為 12 位二進制編碼數字字，最大采樣率為 55 MSps，典型功耗僅為 335 mW

說明

Demonstration circuit features the TDA8768H, BICMOS 12-bit Analog-to-Digital Converter designed for professional applications. It can convert an Analog input signal into 12-bit binary coded digital words at a maximum sampling rate of 55 MSps with a typical power dissipation of 335 mW only

主要特色

ADC Resolution

12 Bit
ADC Sampling Rate

55M SPS
