TWR-K22F120M，基于 MK22FN512 MCU 的 Kinetis K22 塔式系統模塊

使用 NXP Semiconductors 的 MK22FN512VDC12 的參考設計

設計簡介

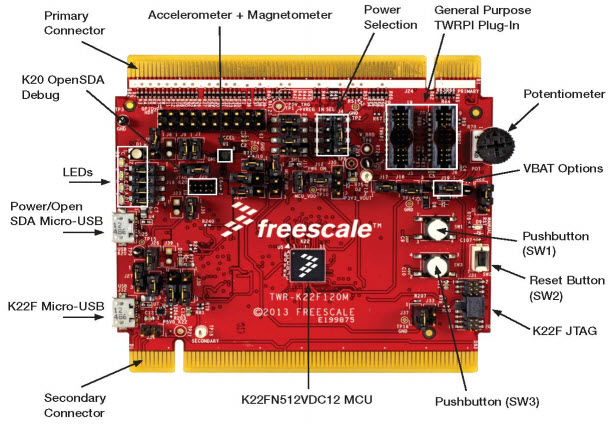

TWR-K22F120M，基于 MK22FN512 MCU 的 Kinetis K22 塔式系統模塊。 TWR-K22F120M 微控制器模塊設計為可在獨立模式下工作，也可作為塔式系統的一部分，塔式系統是一個模塊化開發平臺，可通過可重新配置的硬件實現快速原型設計和工具重用

說明

TWR-K22F120M, Kinetis K22 Tower System Module based on the MK22FN512 MCU. The TWR-K22F120M microcontroller module is designed to work either in Standalone mode or as part of the Tower System, a modular development platform that enables rapid prototyping and tool re-use through reconfigurable hardware

主要特色

Embedded System Type

MCU
Family Name

Kinetis K22
Core Processor

ARM Cortex-M4
Platform

Tower System

參考設計下載

相關文檔

1064797589763303twrk22f120mug

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
MIC5239-1.8YS	Linear Regulators	LDO Regulator Pos 1.8V 0.5A Automotive 4-Pin(3+Tab) SOT-223 Tube	點擊下載
FXOS8700CQ	Specialized Sensors	Accelerometer and Magnetometer Digital Output 2.5V 16-Pin QFN T/R	點擊下載
TS3USB30RSWR	Analog Switch Multiplexers	Analog Multiplexer Single 2:1 10-Pin UQFN T/R	點擊下載
PK20DX128VFM5	Microcontrollers	MCU 32-bit ARM Cortex M4 RISC 128KB Flash 1.8V/2.5V/3.3V 32-Pin QFN EP Each	點擊下載
MIC2920A-3.3WS	Linear Regulators	LDO Regulator Pos 3.3V 0.4A Automotive 4-Pin(3+Tab) SOT-223 Tube	點擊下載
MK20DX128VFM5	Microcontrollers	MCU 32-bit ARM Cortex M4 RISC 128KB Flash 1.8V/2.5V/3.3V 32-Pin QFN EP Tray	點擊下載
MIC2026-1YM	USB Power Switches	USB Power Switch Dual 5.5V 1A 8-Pin SOIC N Tube	點擊下載
NTSX2102GU8H	Level Translators	Voltage Level Translator 2-CH Bidirectional 8-Pin XQFN T/R	點擊下載
NXP	Level Translators	Voltage Level Translator 2-CH Bidirectional 8-Pin XQFN T/R	點擊下載
ABS07-32.768KHZ-T	Crystals	Crystal 0.032768MHz ±20ppm (Tol) 12.5pF Flexural 70000Ohm 2-Pin CSMD T/R	點擊下載
ABS07-32.768KHZ-T	Crystals	Crystal 0.032768MHz ±20ppm (Tol) 12.5pF Flexural 70000Ohm 2-Pin CSMD T/R	點擊下載
MK22FN512VDC12	Microcontrollers	MCU 32-bit ARM Cortex M4 RISC 512KB Flash 2.5V/3.3V Automotive 121-Pin MAP-BGA Tray	點擊下載
