使用 NXP Semiconductors 的 MC9S12XS128CAE 的參考設計

DEMO9S12XSFAME, Demonstration Board for MC9S12XS128, 16-bit family of S12 and S12X Microcontroller

設計簡介

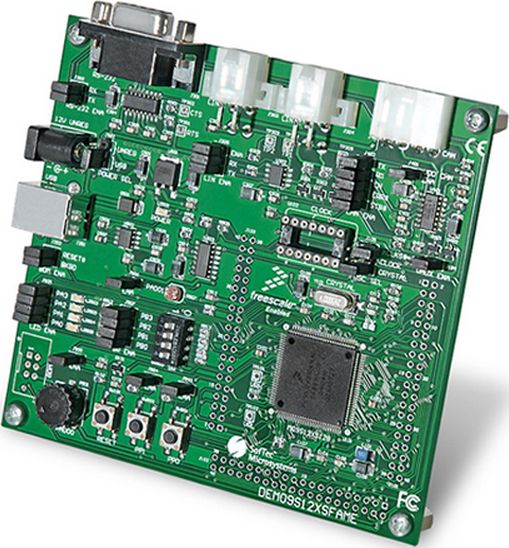

DEMO9S12XSFAME，MC9S12XS128、16 位 S12 和 S12X 微控制器系列的演示板。 DEMO9S12XSFAME 利用 CodeWarrior（集編輯器、匯編器、C 編譯器和調試器于一體）和飛思卡爾 USB-BDM 接口，允許在微控制器的閃存中下載和調試用戶應用程序

說明

DEMO9S12XSFAME, Demonstration Board for MC9S12XS128, 16-bit family of S12 and S12X Microcontroller. DEMO9S12XSFAME takes advantage of CodeWarrior (which groups an editor, assembler, c compiler and debugger) and Freescale USB-BDM interface, that allows the download and debug of the user application in the microcontroller's FLASH memory

主要特色

Embedded System Type

MCU
Family Name

S12|S12X
Core Processor

HCS12X

參考設計下載

Schematic

相關文檔

html_prod_summary

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
TS914ID	Operational Amplifiers - Op Amps	Op Amp Quad GP R-R I/O 16V 14-Pin SOIC Tube	點擊下載
ST3232CDR	Bus Line Transceivers	Dual Transmitter/Receiver RS-232 16-Pin SO T/R	點擊下載
TS914IDT	Operational Amplifiers - Op Amps	Op Amp Quad GP R-R I/O 16V 14-Pin SOIC T/R	點擊下載
TJA1041T/CM,118	Controller Area Network - CAN Transceivers	CAN 1Mbps Sleep/Standby 5V Automotive 14-Pin SO T/R	點擊下載
MC9S12XS128CAE	Microcontrollers - MCUs	MCU 16-bit HCS12X CISC 128KB Flash 5V Automotive 64-Pin LQFP Tray	點擊下載
