基于ESTAR U盤的434 MHz無線三軸加速度計應用電路

使用 NXP Semiconductors 的 MC33696 的參考設計

設計簡介

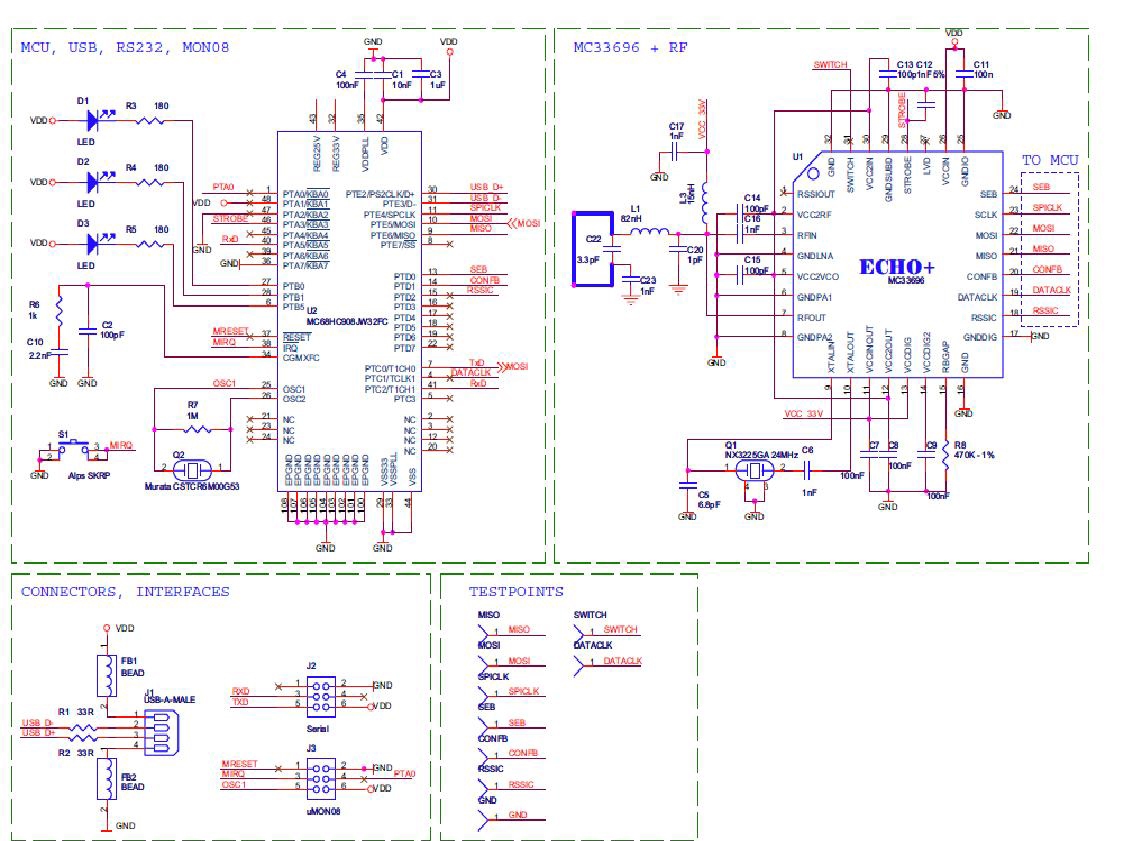

基于 ESTAR USB 棒板的 434 MHz 無線三軸加速度計應用電路。 434 MHz 無線三軸加速計參考設計 (ESTAR) 是 AN3112（RD3112MMA7260Q 的一部分）中描述的流行 STAR 板的無線后繼產品。它是新一代演示工具，旨在通過低成本 433.92 MHz 無線解決方案應用實現消費行業關鍵加速度計應用的可視化

說明

434 MHz Wireless Triple Axis Accelerometer Application Circuit based on ESTAR USB Stick Board. The 434 MHz Wireless Triple Axis Accelerometer Reference Design (ESTAR) is a wireless successor of the popular STAR board described in AN3112 (part of RD3112MMA7260Q). It is a new generation demonstration tool that is designed to allow visualization of key accelerometer applications in the consumer industry through the low-cost 433.92 MHz wireless solution application

主要特色

Operating Frequency

434 MHz

相關文檔

1021256539682984an3162

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
NX3225GA_25.000MHZ_STD-CRG-2	Crystals	Crystal 25MHz ±20ppm (Tol) ±30ppm (Stability) 8pF FUND 50Ohm Automotive 4-Pin SMD	點擊下載
NX3225GA_27.000MHZ_STD-CRG-2	Crystals	Crystal 27MHz ±20ppm (Tol) ±30ppm (Stability) 8pF FUND 50Ohm Automotive 4-Pin SMD	點擊下載
NX3225GA-16.000M-STD-CRG-2	Crystals	Crystal 16MHz ±20ppm (Tol) ±30ppm (Stability) 8pF FUND 80Ohm Automotive 4-Pin SMD	點擊下載
NX3225GA12.000M STDCRG2	Crystals	Crystal 12MHz ±20ppm (Tol) ±30ppm (Stability) 8pF FUND 100Ohm Automotive 4-Pin SMD	點擊下載
NX3225GA-12MHZ- STD-CRG-2	Crystals	Crystal 12MHz ±20ppm (Tol) ±30ppm (Stability) 8pF FUND 100Ohm Automotive 4-Pin SMD	點擊下載
NX3225GA-48.000M-STD-CRG-2	Crystals	Crystal Units 9.840 to 50 MHz	點擊下載
NX3225GA-25.000M-STD-CRG-2	Crystals	Crystal 25MHz ±20ppm (Tol) ±30ppm (Stability) 8pF FUND 50Ohm Automotive 4-Pin SMD	點擊下載
NX3225GA_12.000MHZ_STD-CRA-1	Crystals	Crystal 12MHz ±50ppm (Tol) ±150ppm (Stability) 8pF FUND 300Ohm Automotive 4-Pin SMD	點擊下載
NX3225GA-18.432M-STD-CRG-2	Crystals	Crystal Units 9.840 to 50 MHz	點擊下載
NX3225GA12.000MSTDCRA1	Crystals	Crystal 12MHz ±50ppm (Tol) ±150ppm (Stability) 8pF FUND 300Ohm Automotive 4-Pin SMD	點擊下載
NX3225GA_12.000MHZ_STD-CRG-2	Crystals	Crystal 12MHz ±20ppm (Tol) ±30ppm (Stability) 8pF FUND 100Ohm Automotive 4-Pin SMD	點擊下載
NX3225GA-26MHZ-TI	Crystals	Crystal unit	點擊下載
