使用 Analog Devices 的 LTC1775IS 的參考設計

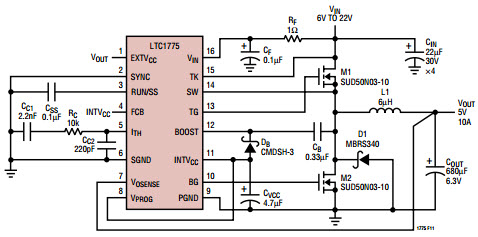

Typical Application Circuit for LTC1775IS 5V/10A Fixed Output from Design Example

設計簡介

設計示例中 LTC1775IS 5V/10A 固定輸出的典型應用電路。 LTC1775 是一款同步降壓型開關穩壓器控制器，只需很少的外部組件即可驅動外部 N 溝道功率 MOSFET。通過 MOSFET VDS 檢測進行電流模式控制，無需檢測電阻并提高效率

說明

Typical Application Circuit for LTC1775IS 5V/10A Fixed Output from Design Example. The LTC1775 is a synchronous step-down switching regulator controller that drives external N-channel power MOSFETs using few external components. Current mode control with MOSFET VDS sensing eliminates the need for a sense resistor and improves efficiency

主要特色

Conversion Type

DC to DC
Input Voltage

6 to 22 V
Output Voltage

5 V
Output Current

10 A
Topology

Buck

相關文檔

1775f

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。
