簡介：USB轉CAN低成本方案
1、產品簡介

目前市面上USB轉CAN方案雖然已經非常成熟，但是價格也比較昂貴，此方案的USB轉CAN方案，成本低，使用方便，WIn8以上免驅動即可使用


2、應用場景

ａ：用于USB設備與CAN設備之間的通信

ｂ：用于工程師日常調試工具


3、產品概述

a：此方案可以讓USB設備和CAN設備之間實現雙向通信

b：原理為USB設備和CAN設備之間，通過STM32F0單片機進行協議解析以及轉發，配合專用上位機軟件既可使用

c：上位機采用的winUSB的免驅方案，USB bulk雙緩沖的模式，實際傳輸性能遠超那些虛擬串口的USB-CAN

d：通過跳線帽靈活選擇是否接入120R終端電阻

e : WIN8以上系統免驅


4、產品參數

輸入電壓： ５V

輸入接口： TYPE-A

輸出接口： 3.08x2P 插拔式接線端子

是否隔離： 否

主芯片：STM32F072CB

CAN收發芯片：TJA1050

CAN通道數： 1

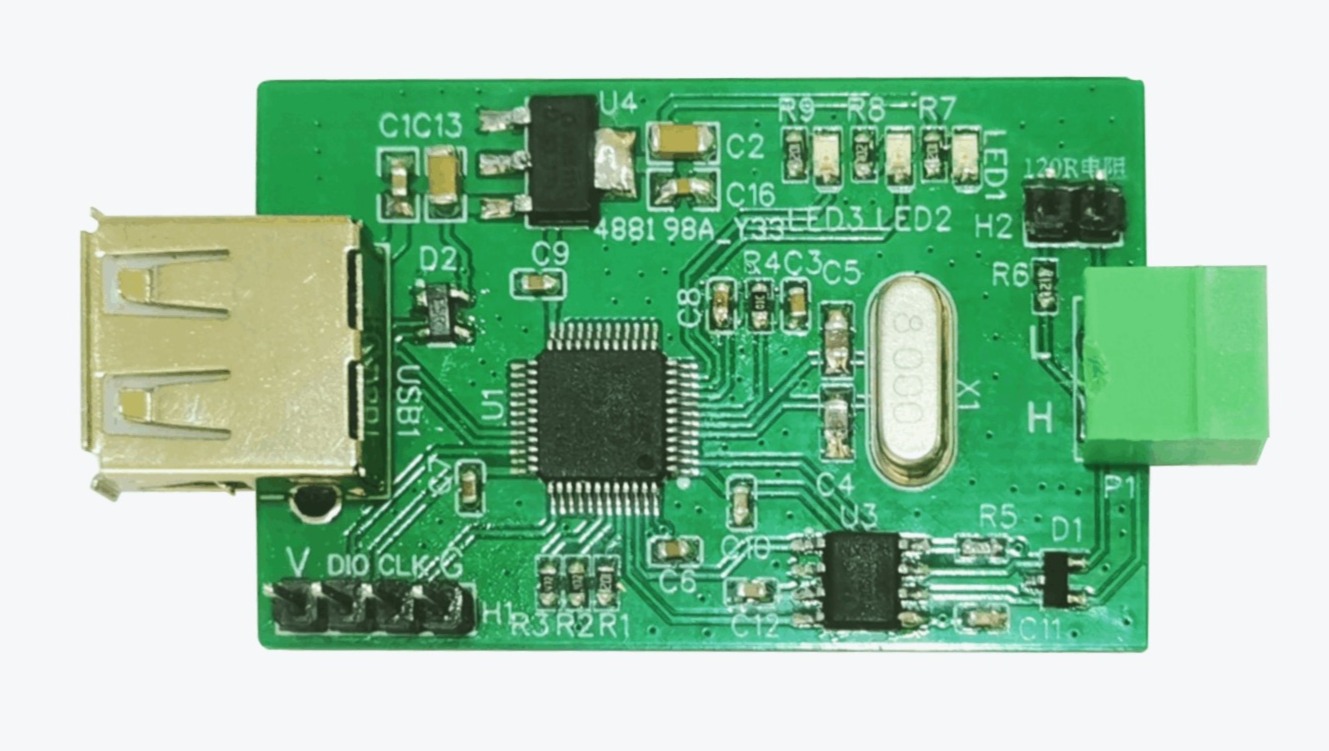

PCB 尺寸： 長x寬 48mm * 30mm



5、使用方法

a: 將STLINK或者JLINK連接模塊“固件燒寫口”處，燒寫固件“Firmware.hex”

b: 將USB端接入電腦，CAN輸出端接入相應CAN設備，根據自身需要選擇跳線是否需要120R電阻，打開上位機即可使用

c： 固件以及上位機詳細使用方法詳見附件 “固件+使用說明”


6、備注

1、本模塊為軟件+硬件 ,需要燒寫程序后才可使用，所需文件以及教程詳見附件"固件+使用說明"


7、測試視頻

視頻中，將本方案的USB轉CAN連接到另一個CAN分析儀，通過PC端USB——CAN分析儀——本方案USB轉CAN——PC端USB，實現數據相互收發
