PLC設備接口電路（低壓板上）

使用 Cypress Semiconductor 的 CY8CPLC10 的參考設計

設計簡介

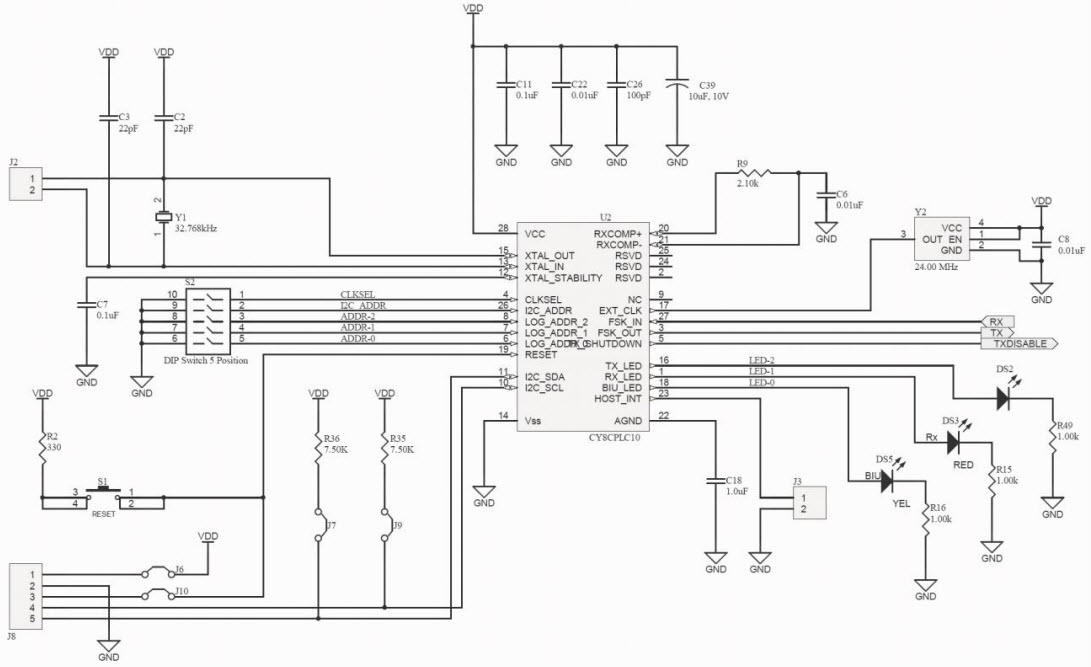

PLC設備接口電路（在低壓板上）。此應用描述了高壓 110V 至 240V 交流電力線通信 (PLC) 板 (CY3274) 的板載電路。它描述了濾波器、耦合電路和電源設計。它還解釋了滿足性能和合規性要求所需的關鍵組件的選擇

說明

PLC Device Interface Circuit (on the Low Voltage Board). This application describes the on-board circuitry of high voltage 110V to 240V AC Powerline Communication (PLC) boards (CY3274). It describes the filter, coupling circuit, and power supply design. It also explains the selection of critical components necessary to meet performance and compliance requirements
