串口墨水屏

設計簡介

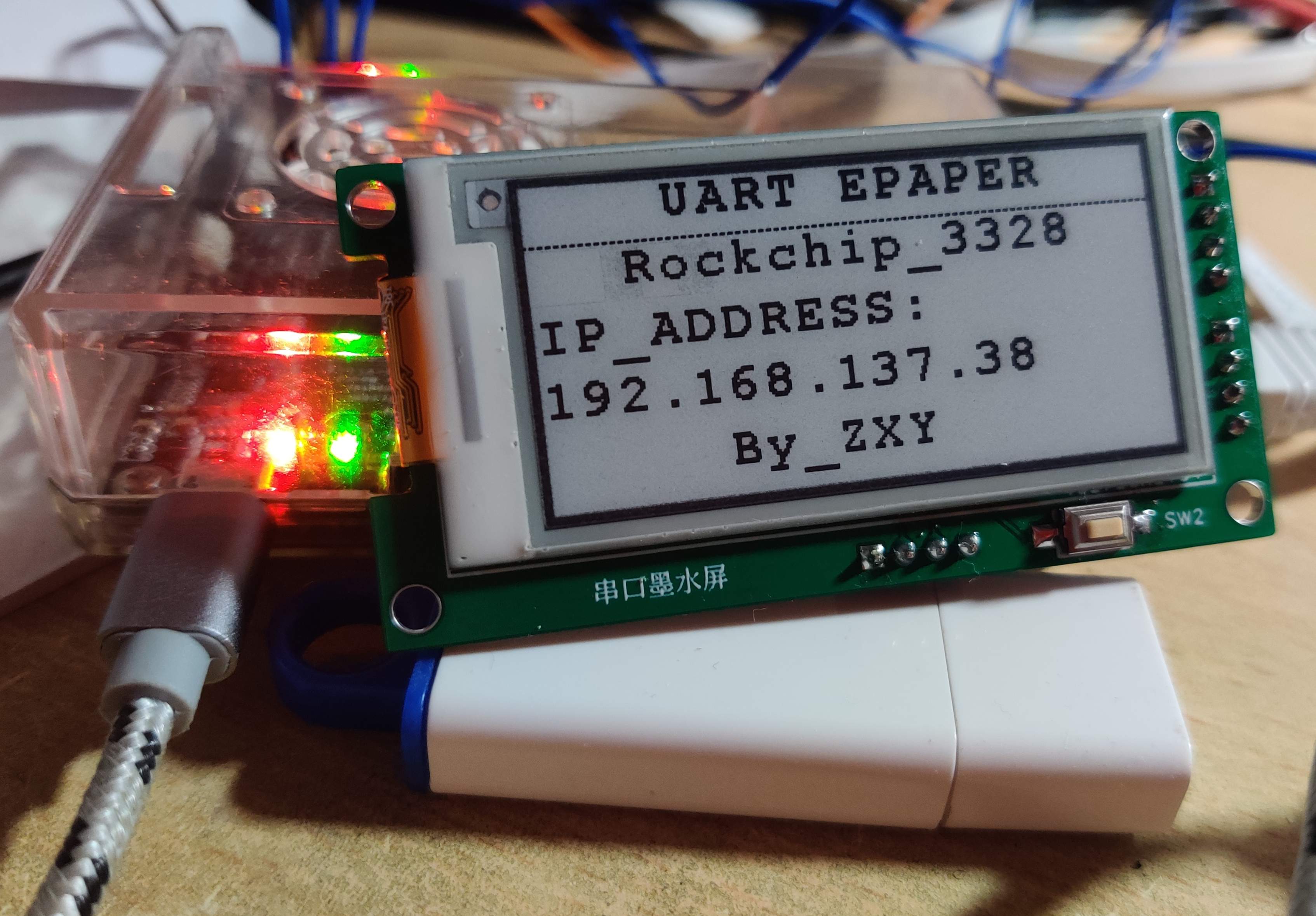

基于32驅動的一款串口墨水屏設計。屏幕采用閑魚上的34Pin漢碩價簽。

固件在工程附件。

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
0603B223J500NT	貼片電容	精度：±5% 容值：22nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質:X7R	點擊下載
0603B223J500NT	貼片電容	精度：±5% 容值：22nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質:X7R	點擊下載
TC212A476K006Y	鉭電容	精度：±10% 容值：47uF 額定電壓：6.3V ESR串聯電阻：2.5 Ω @ 100kHz 工作溫度：-55℃ ~ +125℃ 47uf(476)±10% 6.3V	點擊下載
0603B223J500NT	貼片電容	精度：±5% 容值：22nF 額定電壓：50V 溫漂系數（介質材料)：X7R 材質:X7R	點擊下載
MBR0530	肖特基二極管		點擊下載
B-2100S04P-A110	排針		點擊下載
SMNR4020-68UH	功率電感	精度：±20% 額定電流：- 直流電阻（內阻）：- 電感值：68uH	點擊下載
LTST-C190GKT	發光二極管	照明顏色：綠色主波長/色坐標：569nm 色溫 - CCT（K）：-	點擊下載
FFC/FPC連接器0.5MM34P翻蓋式	FFC，FPC連接器	FFC/FPC連接器0.5MM34P翻蓋式	點擊下載
SI1308EDL-T1-GE3	MOS(場效應管)	漏源電壓（Vdss）：30V 連續漏極電流（Id）（25°C 時）：1.4A 柵源極閾值電壓：1.5V @ 250uA 漏源導通電阻：132mΩ @ 1.4A,10V 最大功率耗散（Ta=25°C）：400mW 類型：N溝道 N溝道,30V,1.4A,0.11Ω@10V	點擊下載
0603WAF140JT5E	貼片電阻	阻值（歐姆）：14 精度：±1% 功率：1/10W 溫度系數：±200ppm/°C	點擊下載
0603WAF140JT5E	貼片電阻	阻值（歐姆）：14 精度：±1% 功率：1/10W 溫度系數：±200ppm/°C	點擊下載
0603WAF140JT5E	貼片電阻	阻值（歐姆）：14 精度：±1% 功率：1/10W 溫度系數：±200ppm/°C	點擊下載
1TS002C-2600-5001-CT	輕觸開關	電路結構：SPST 觸點額定電流：50mA @ 12VDC 按鈕頭類型：Rectangular Button 按鈕作用方向：Top Actuated	點擊下載
STM32F103C8T6	ST(意法半導體)	工作電壓：2V ~ 3.6V CPU位數：32-Bit CPU內核：ARM? Cortex?-M3 主頻（MAX)：72MHz ROM類型：FLASH 1500/包 STM32 Series 32-bit 64 kB Flash 20 kB RAM ARM Based Microcontroller - LQFP-48	點擊下載
TAXM8M2QLFCDT1T	無源晶振		點擊下載

群聊設計，與管理員及時溝通

歡迎加入EEWorld參考設計群，也許能碰到搞同一個設計的小伙伴，群聊設計經驗和難點。入群方式：微信搜索“helloeeworld”或者掃描二維碼，備注：參考設計，即可被拉入群。另外，如您在下載此設計遇到問題，也可以微信添加“helloeeworld”及時溝通。
