H橋驅動模塊

設計簡介

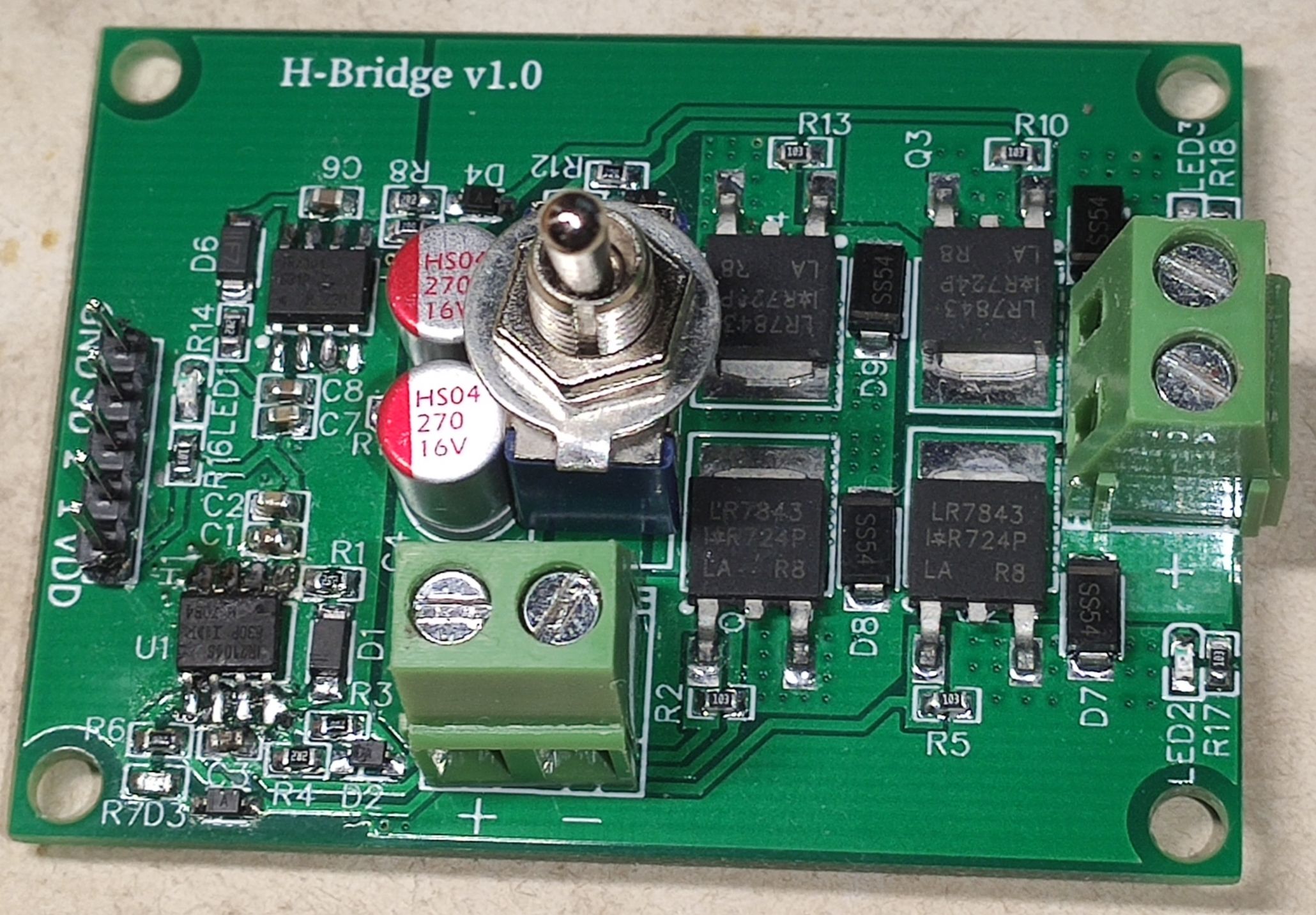

基于IR2104半橋驅動電路和IR7843 160A 30V 超低內阻NMOS管設計的H橋驅動電路 ,帶正反轉指示,帶使能引腳 IR2104可以單獨供電

能提高MOS的驅動電壓,降低內阻實測600KHz下仍能正常工作 IR2104可以更換為EG2104 可以做到pin-to-pin兼容驅動能力更強 v1.1在原來的基礎上修改了一點錯誤,并且微調了絲印的布局

參考設計下載

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
FR107W	快恢復二極管	直流反向耐壓（Vr）：1kV 平均整流電流（Io）：1A 正向壓降（Vf）：1.3V @ 1A 反向恢復時間：500ns	點擊下載
WJ128V-5.0-2P	螺釘式接線端子		點擊下載
742C1631002FP	網絡排阻		點擊下載
PWCWAQ1608F-220KTT	功率電感		點擊下載
5110	貼片電阻	阻值（歐姆）：0 精度：- 功率：-	點擊下載
CMFA103J3600HANT	NTC熱敏電阻		點擊下載
SS54	肖特基二極管	直流反向耐壓（Vr）：40V 平均整流電流（Io）：5A 正向壓降（Vf）：550mV @ 5A 40V,5A,VF=0.55V@5A	點擊下載
2.54-1*5P母	排母		點擊下載
EG2104	MOS驅動	高性價比, 600V，半橋式Nmos預驅動器	點擊下載
IRLR7843TRPBF	MOS(場效應管)	漏源電壓（Vdss）：30V 連續漏極電流（Id）（25°C 時）：161A 柵源極閾值電壓：2.3V @ 250uA 漏源導通電阻：3.3mΩ @ 15A,10V 最大功率耗散（Ta=25°C）：140W 類型：N溝道 N溝道,30V,161A,4mΩ@4.5V	點擊下載
CT41G-0805-2X1-50V-0.1μF-M(N)	貼片電容	精度：±20% 容值：100nF 額定電壓：50V 溫漂系數（介質材料)：2F4 材質：2X1	點擊下載
TM8M475K010UBA	鉭電容		點擊下載
X6511WR-02H-C30D60-R2	排針		點擊下載
1N4148WS	開關二極管	反向恢復時間：8ns 直流反向耐壓（Vr）：75V 平均整流電流（Io）：300mA 正向壓降（Vf）：1.25V @ 150mA	點擊下載
350ARHA101M06X8	固態電解電容	腳間距：- 容值：100uF 精度：±20% 額定電壓：35V ESR串聯電阻：- 額定紋波電流：- 35V 100UF 固態電容，工作溫度：-55 to +105℃，5000Hours@+105℃	點擊下載
