簡介

一個基于STM32制作的USB電壓電流表，可以便捷的看出充電器是否工作在快充模式，也可以方便測試USB設備的功耗或者USB充電器的輸出功率。

版本更新說明

v1.1 - 2020/4/15

• 加入自動息屏功能，在檢測到無電流輸出的20秒后，屏幕會自動熄滅以保護OLED屏幕。在息屏后，當檢測到存在電流輸出或手動按下按鍵時，屏幕會自動亮起。

特性

• 基于STM32F030K6制作，代碼使用HAL庫編寫，GCC編譯器

• 0.91寸白色OLED顯示屏，顯示效果清晰

• 采用低阻值采樣電阻（5mΩ），防止過高的內阻影響USB供電效率

• 支持4.7~24V的寬電壓范圍，0~5A電流測量

• 可測量Vbus、D+、D-電壓，Vbus電流。支持功率顯示和能量計算

• 可選擇使用內部電壓參考源（Vref）或者外部電壓參考源（AZ431）

• 軟件校準功能，校準后可以保證一定的精度。

• 完全開源，可自行添加功能

• • -

校準說明

本USB電壓電流表設計有軟件校準功能，可以補償硬件偏差。在上電時按住按鈕不丟直到屏幕出現“Prepare to calibrate~~~~”后松開按鍵，即可進入校準模式，請根據屏幕提示來提供標準的電壓和電流完成校準。

代碼說明

代碼為通過STM32CubeMX生成的trueStudio工程，推薦使用trueStudio 9.3.0導入使用。

注意事項

USB母座有兩種，一種內部觸點朝下（面向焊盤），另一種內部觸點朝上（背向焊盤）。這兩種母座可以使用同一個PCB封裝。如果使用過的是下觸點的USB母座，那么母座要焊接到板子的正面，反之則焊接在板子的背面。 示例圖片中使用的是下觸點的USB母座，原理圖和PCB中設計的是上觸點的母座。這點在制作時請注意。

推薦母座：

• 上觸點（焊背面）：C265460
• 下觸點（焊正面）：C464564?(示例圖片中使用)

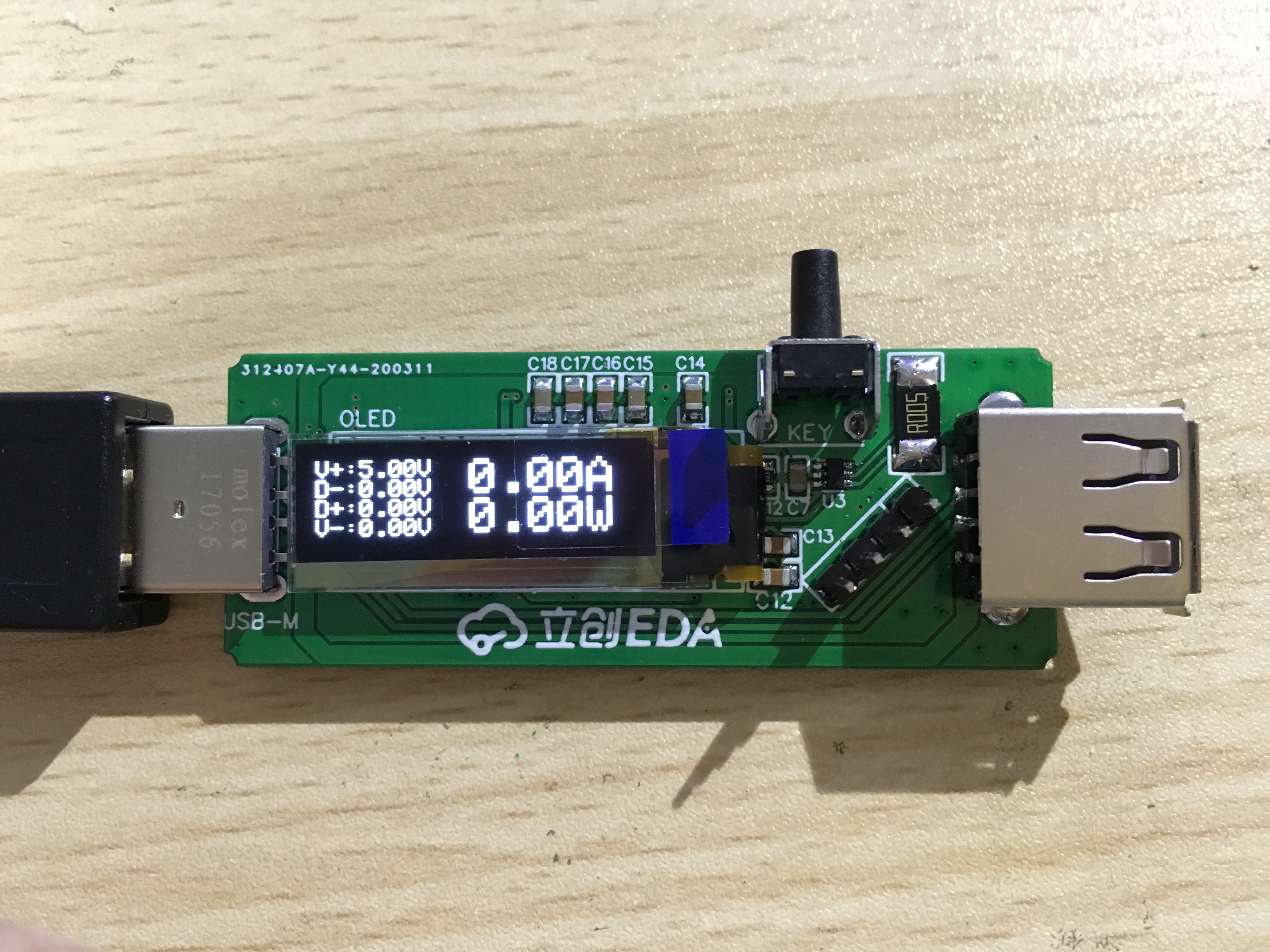

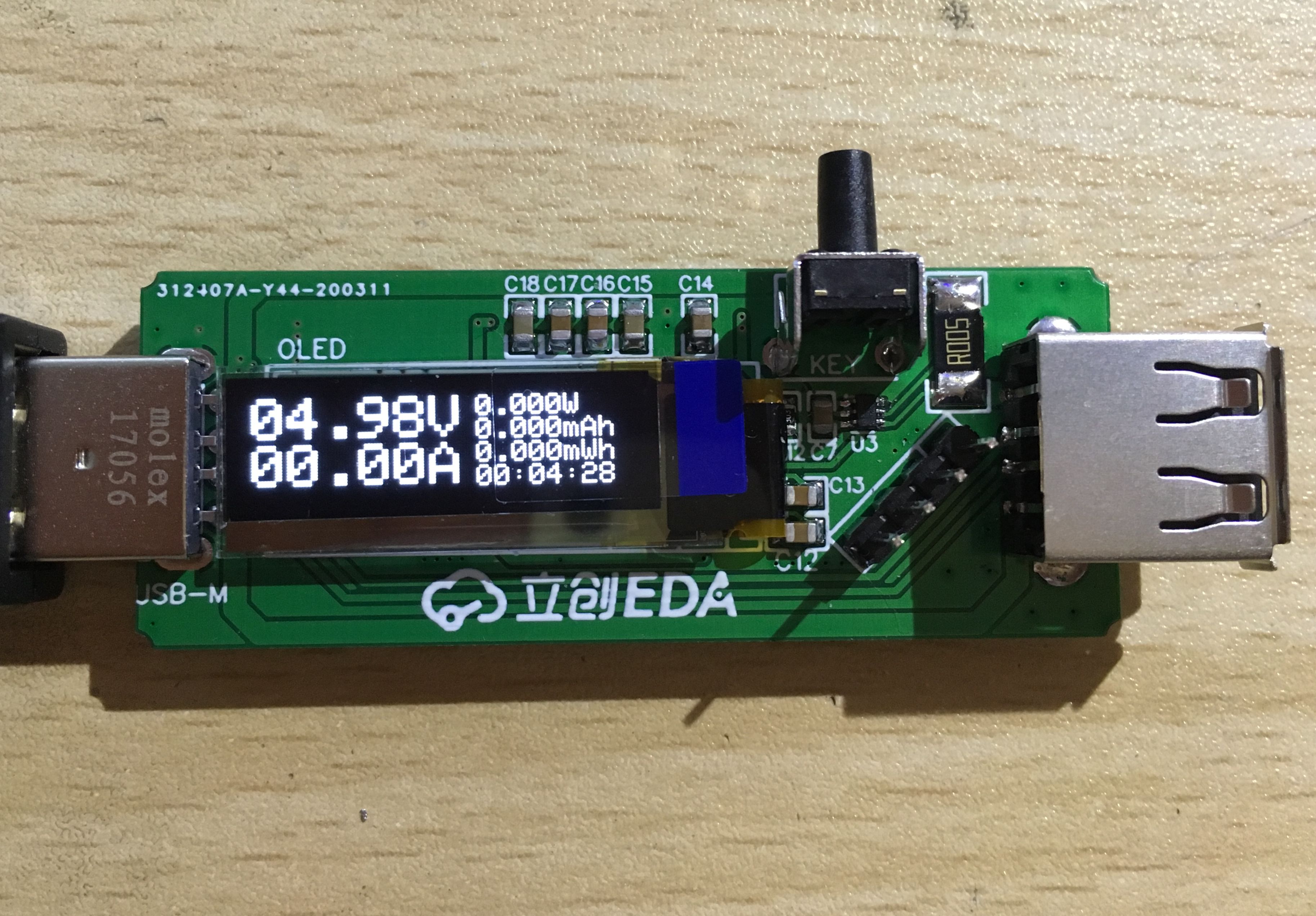

實物圖片
